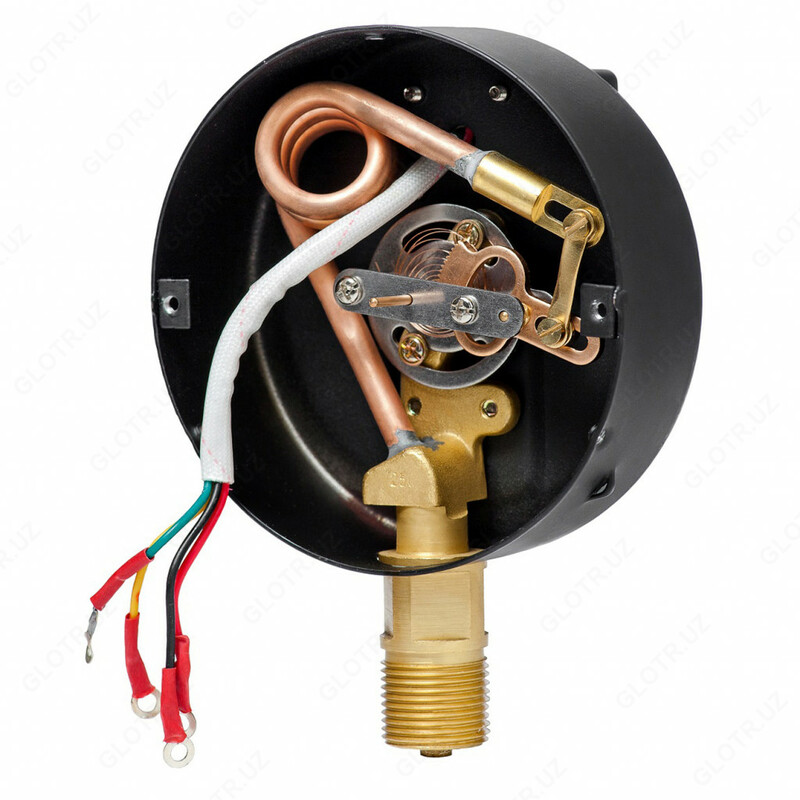

Манометры электроконтактные ДВ2010, ДА2010, ДМ2010
В наличии Код: P-0164453Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие ДВ2010ф, ДА2010ф, ДМ2010ф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
- Межповерочный интервал — 2 года
|
Тип ФТ, модель |
Класс точности |
Ф, мм |
Пределы измеряемого давления |
Цена без НДС, сум. |
|---|---|---|---|---|
|
ДВ2010ф* |
1,5 (по заказу 1,0 на пределы выше 400 кПа)* |
100 |
-100 - 0 кПа |
175 000
|
|
ДА2010ф* |
-100 - 60...500 кПа; -0,1 - 0,9...2,4 МПа |
|||
|
ДМ2010ф* |
0 - 100...600 кПа; 0 - 1…10 МПа |
|||
|
0 - 16…60 МПа |
177 000 |
| Номинальный диаметр корпуса | 100 мм |
| Класс точности | - 1,0 (по заказу) - 1,5 (базовый) |
| Степень пылевлагозащиты | IP40 |
| Резьба присоединительного штуцера | - М20*1,5 (базовая) - другие резьбы по заказу |
| Размер квадрата под ключ, мм | 17 мм |
| Расположение штуцера | радиальное |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 оС |
| Диапазон температуры окружающей среды, оС | от -60 до +60 оС |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений | - постоянная нагрузка - 100% шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 110% шкалы |
| Средний срок службы | 10 лет |
| Масса, не более | 0,5 кг |
| Тип контактов | - с магнитным поджатием (базовый) - скользящие контакты (по заказу) |
| Максимальное напряжение коммутируемого тока | - 220В постоянного тока - 380В переменного тока |
| Сила тока, не более | - 1А для контактов с магнитным поджатием - 0,5А для скользящих контактов |
| Максимальная разрывная мощность контактов | с магнитным поджатием: - 30Вт постоянного тока - 50ВА переменного тока для скользящих контактов: - 10Вт постоянного тока - 20ВА переменного тока |
| Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний | +/- 4% |
| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
| Стекло | органическое |
| Трубчатая пружина | медный сплав: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
|
| |
|---|---|
| ДВ2010ф (вакуумметр) | -100 - 0 кПа |
| ДА2010ф (мановакуумметр) |
-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа |
| ДМ2010ф (манометр) |
0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении
потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству
по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
- В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет
четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие. -
Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
