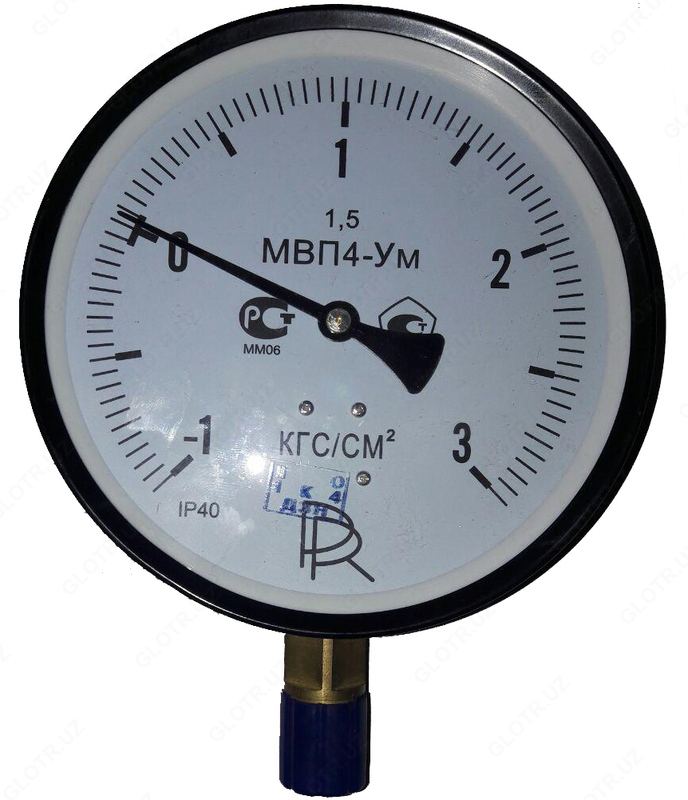

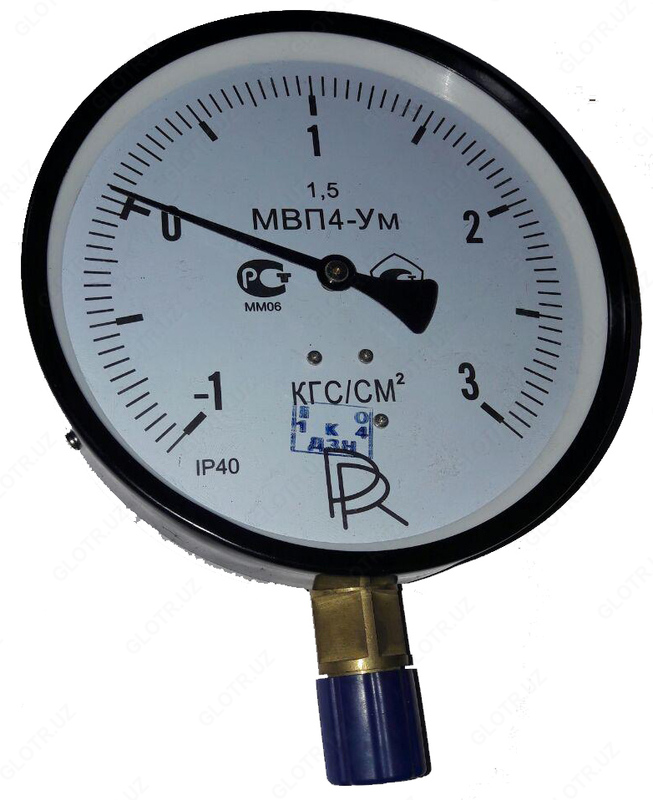

Мановакуумметры МВП4-у от -1 до +9 кг

Манометры, вакуумметры и мановакуумметры показывающие МП4-У, ВП4-У и МВП4-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена. Манометры, вакуумметры и мановакуумметры показывающие МП4-У, ВП4-У и МВП4-У внесены в Госреестр СИ РФ за №- 10135-15. Срок действия свидетельства до 18.05.2020.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазоны показаний приборов:

  • МП4-У - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²
  • ВП4-У - от -1; -0,6 до 0 кгс/см²
  • МВП4-У - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
    По заказу приборы поставляются в единицах измерения кПа, МПа
• Диаметр корпуса -160 мм
• Класс точности приборов - 1,5 (по заказу - 1,0)
• Степень защиты - IP40 (по заказу - IP53)
• Масса приборов - не более 1,2 кг
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - сталь, алюминиевый сплав, ударопрочный полистирол
  • стекло - оконное
  • трубчатая пружина - медный сплав, железо-никелевый сплав
  • держатель - медный сплав, сталь
  • механизм - бронза, нержавеющая сталь, сталь 0,8 кп
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)
• Климатическое исполнение по ГОСТ 15150-69
  • У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
  • Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)
• Фланец для крепления прибора на панели
  • -//- - по умолчанию приборы поставляются без фланца
  • Ф - по заказу приборы поставляются с фланцем
• Измеряемая среда
  • -//- - по умолчанию жидкость, пар, газ, в том числе пропан бутан
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
  • "ацетилен" - по заказу исполнение для измерения давления ацетилена
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба
  • R1/2 - по заказу коническая резьба
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Демпфер для гашения пульсирующего давления
  • -//-- по умолчанию приборы поставляются без демпфера до 60 кгс/см² включительно и с демпфером свыше 100 кгс/см² включительно
  • демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний
• Вариант исполнения
  • -//- - по умолчанию исполнение общепромышленное
  • Э - по заказу приборы изготаляются для поставки на экспорт
  • АЭС - по заказу приборы изготаляются для поставки на атомные электростанции (АЭС)

ПОВЕРКА ПРИБОРОВ (ИНТЕРВАЛ МЕЖДУ ПОВЕРКАМИ 2 ГОДА)

• Поверка

  • -//- - по умолчанию измерительное оборудование при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
  • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
• Пломбировка
  • -//- - по умолчанию приборы поставляются без пломбы.
  • Пл - пломбирование приборов производится по требованию заказчика.
• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
• Межповерочный интервал – 1 год.
