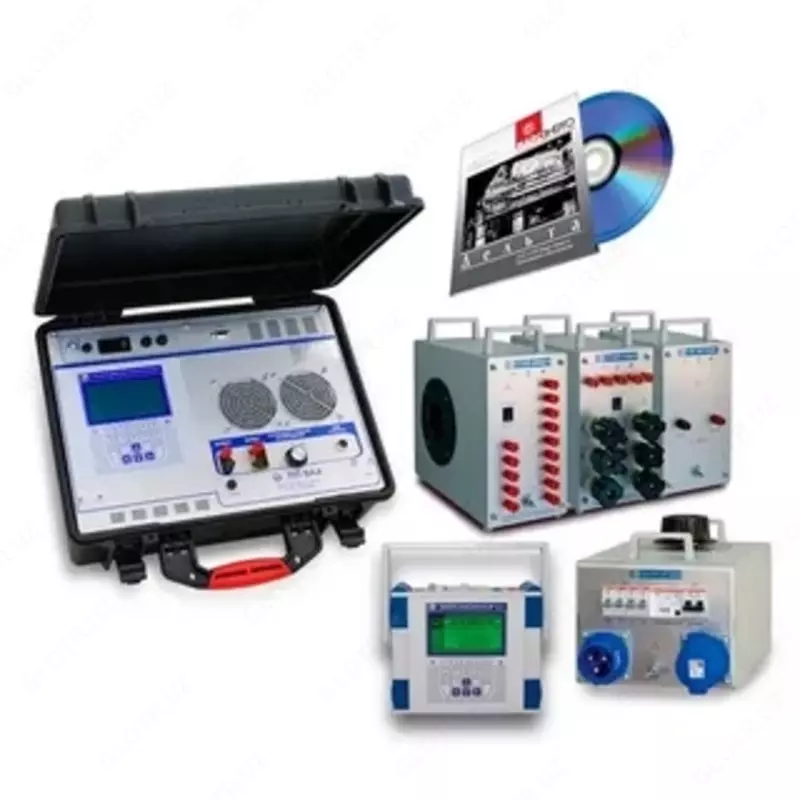

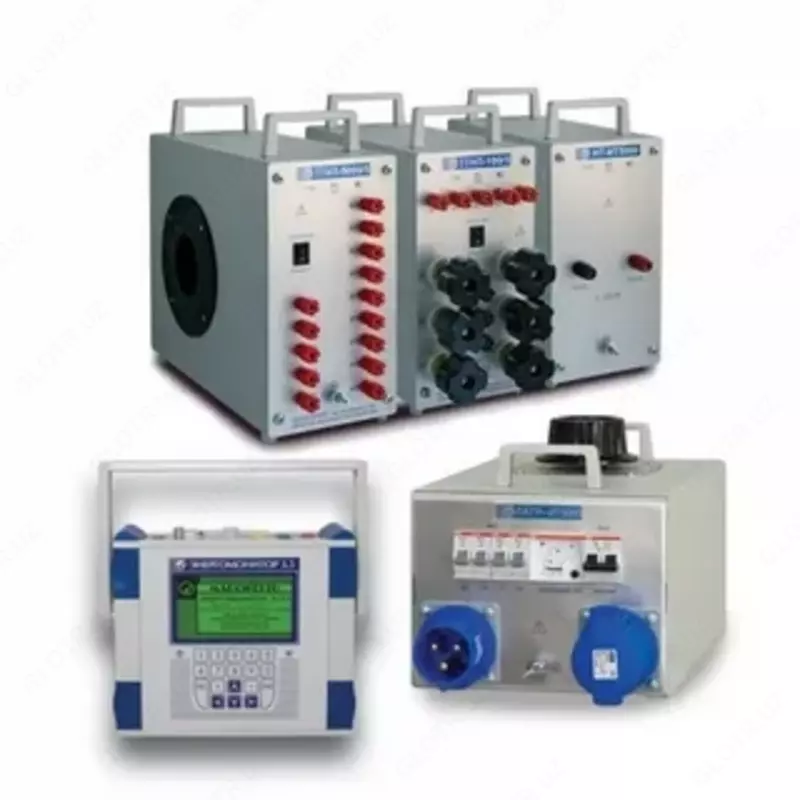

МарсТест-ТТ-5 — комплект для поверки трансформаторов тока от 5 до 5000 А

Описание комплекта для поверки трансформаторов тока от 5 до 5000 А МарсТест-ТТ-5:

Комплект МарсТест-ТТ-5 предназначен для поверки трансформаторов тока по ГОСТ 8.217–2003 и состоит из  регулируемого источник тока ИТ-5000, эталонных трансформаторов тока ТТИП-100/5 и ТТИП-5000/5, магазина нагрузок MP3027 (1A; 5A) и прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C-1,5ТР.

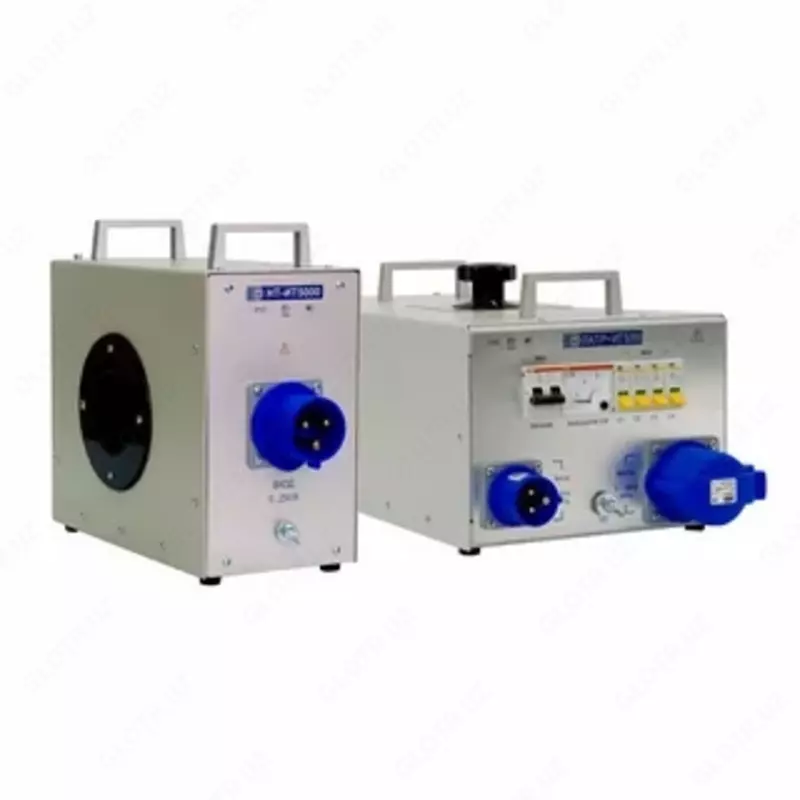

Описание регулируемого источника тока ИТ-5000:

Регулируемый источник тока ИТ-5000 используется для обеспечения подачи переменного тока в первичную цепь эталонного и поверяемого трансформаторов тока (ТТ) в диапазоне 0-6000 А при проведении поверки ТТ по ГОСТ 8.217.

При увеличении выходного напряжения с ЛАТР - ИТ-5000 необходимо контролировать по встроенному амперметру, чтобы выходной ток с ЛАТРа не превышал 20 А. Для уменьшения выходного тока с ЛАТРа (компенсации реактивной составляющей тока) необходимо использовать встроенные конденсаторы, подключаемые переключателями C1–C4 на лицевой панели, подбирая их количество таким образом, чтобы ток с ЛАТРа был минимален.

Назначение эталонных трансформаторов тока измерительного ТТИП-100/5 и ТТИП-5000/5:

Эталонные трансформаторы тока измерительные ТТИП-100/5 и ТТИП-5000/5 предназначены для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.

Измерительные (эталонные) трансформаторы тока и напряжения ТТИП-100/5 и ТТИП-5000/5 расширяют пределы измерения стандартных электроизмерительных приборов за счет уменьшения первичных параметров цепи до значений, оптимальных для подключения измерительных приборов (а также устройств автоматики и реле защиты).

Данное применение измерительных трансформаторов связано с тем, что напряжение в современных электротехнических установках весьма высокое (от 750 кВ), порождающее токи в десятки килоампер. Измерение таких параметров напрямую было бы не всегда возможно и в любом случае потребовало бы использования громоздких и дорогостоящих электроизмерительных приборов.

К тому же, измерительные трансформаторы позволяют разделять цепи низшего и высшего напряжения, обеспечивая, во-первых, безопасность работающих, во-вторых - возможность унификации конструкций приборов и реле.

Назначение магазина нагрузок MP3027 1A и 5A:

Магазин нагрузок MP3027 1A и 5A предназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1 А и 5 А. Является универсальным устройством, позволяющим заменить два магазина нагрузок Р5018/1 и Р5018/5.

Для получения значений вторичной нагрузки, больших 50 ВА, возможно последовательное включение двух магазинов.

Выпускаются по ТУ 4225-028-168515-85-2006.

Назначение прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3Т1-С-1,5ТР (с УПТТ):

Прибор сравнения Энергомонитор 3.3T1-C-1,5ТР с УПТТ (кл. т. 0,1) предназначен для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных.

• Поверка однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
• Поверка измерительных трансформаторов напряжения и тока на местах их эксплуатации;
• измерение параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
• Поверка электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
• Измерение амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Энергомонитор 3.3T1-C не позволяет производить измерение ПКЭ и регистрацию параметров электической сети
