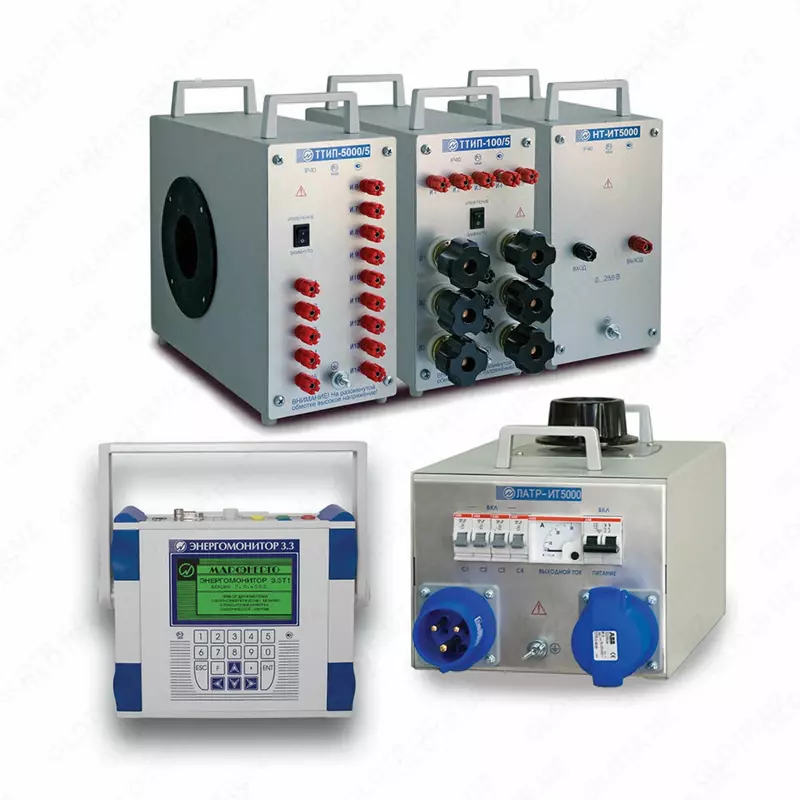

МарсТест-ТТ-5 — комплект для поверки трансформаторов тока от 5 до 5000 А

Технические характеристики комплекта для поверки трансформаторов тока от 5 до 5000 А МарсТест-ТТ-5:

Параметр		Значение
Технические характеристики регулируемого источника тока ИТ-5000
Диапазон выходного тока		0,05 - 6000 А
Погрешность установки выходного тока		±10 %
Диапазон входного напряжения		(220 ± 10 %) В
Частота питающей сети		(50 ± 1 %) Гц
Мощность потребления от сети, не более		5 кВА
Продолжительность нерабочего интервала		20 мин
Наработка на отказ в рабочих условиях применения, не менее		50 000 ч
Средний срок службы, не менее		10 лет
Габаритные размеры нагрузочного трансформатора НТ-ИТ 5000, не более		380 × 170 × 310 мм
Габаритные размеры регулятора напряжения ЛАТР-ИТ 5000, не более		540 × 270 × 250 мм
Нагрузочный трансформатор НТ-ИТ 5000		35 кг
Регулятор напряжения ЛАТР-ИТ 5000		23 кг
Комплект кабелей		25 кг
Технические характеристики эталонного трансформатора тока измерительного ТТИП-100/5
Класс точности по ГОСТ 23624–2001		0,05
Номинальные значения первичного тока, I1ном, А		5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100
Номинальное значение вторичного тока, I2ном, А		5
Номинальное значение напряжения первичной обмотки, кВ		0,66
Номинальное значение вторичной нагрузки при cos φ = 1, ВА		5
Габаритные размеры, мм, не более		360 × 170 × 310
Масса, кг, не более		20
Наработка на отказ в рабочих условиях применения, ч, не менее		50 000
Средний срок службы, лет, не менее		25
Продолжительность непрерывной работы		20 мин
Продолжительность нерабочего интервала		20 мин
Испытательные напряжения обмоток		3 кВ
Технические характеристики эталонного трансформатора тока измерительного ТТИП-5000/5
Класс точности по ГОСТ 23624–2001		0,05
Номинальные значения первичного тока, I1ном, А		150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000
Номинальное значение вторичного тока, I2ном, А		5
Номинальное значение напряжения первичной обмотки, кВ		0,66
Номинальное значение вторичной нагрузки при cos φ = 1, ВА		5
Габаритные размеры, мм, не более		360 × 170 × 310
Масса, кг, не более		20
Наработка на отказ в рабочих условиях применения, ч, не менее		50 000
Средний срок службы, лет, не менее		25
Продолжительность непрерывной работы		20 мин
Продолжительность нерабочего интервала		20 мин
Испытательные напряжения обмоток		3 кВ
Технические характеристики магазина нагрузок MP3027 (1A; 5A)
Номинальное значение силы переменного тока частотой (50±1)Гц, подводимого к магазину		1 А или 5 А
Номинальные значения нагрузок для трансформаторов тока с номинальным током 1А		1,0 ВА; 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА;12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА
Номинальные значения нагрузок для трансформаторов тока с номинальным током 5А		1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА; 12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА
Пределы допускаемого значения основной погрешности нагрузки от их номинального значения		± 4%
cosφ		0,8
Температура окружающей среды		от 15 до 35°C
Габариты		340(глубина)х380х130мм
Вес		не более 14 кг
Технические характеристики прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C
Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Действующее (среднеквадратическое) значение переменного напряжения (U), В	от 0.01U н до 1.5U н	Относительная ±[0.1+0.01((U н /U)–1)] %	Uн = 60 (100), 120 (200), 240 (415) В
Действующее значение напряжения первой гармоники (U 1 ), В	от 0.01 U н до 1.5 U н	Относительная ±[0.2+0.02((U н /U)–1)] %	-
Напряжение постоянного тока (U DC ), В	от 0.01 U н до 1.5 U н	Относительная ±[0.2+0.02((U н /U)–1)] %	-
Действующее ( среднеквадратическое ) значение переменного тока (I), А	от 0.005 I н до 1.5 I н * от 0.05 I н до 1.5 I н ** от 0.05 I н до 1.5 I н***	Относительная ±[0.1+0.01((I н /I)–1)] % * ±[0.5+0.05((I н /I)–1)] % ** ±[1.0+0.05((I н /I)–1)] % ***	Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки ( БТТ , токоизмерительные клещи , УПТТ ) из ряда 0.1, 1, 0.5, 5, 10, 50, 100, 300, 500, 1000, 3000 А .
Действующее значение тока первой гармоники (I 1 ), А	от 0.01 I н до 1.5 I н * от 0.05 I н до 1.5 I н ** от 0.05 I н до 1.5 I н ***	Относительная ±[0.2+0.02((I н /I)–1)] % * ±[0.5+0.05((I н /I) –1)] % ** ±[1.0+0.05((I н /I)–1)] % ***	-
Фазовый угол между фазными напряжениями первых гармоник ( φ U ), градус	от 0 до 360	Абсолютная ±0.1	0.2 U u < U < 1.5U u
Фазовый угол между напряжением и током первой гармоники одной фазы ( φ UI ), градус	от 0 до 360	Абсолютная ±0.2 * ±0.5 ** ±0.5 ***	0.2 I u < I < 1.5I u 0.2 U u < U < 1.5U u
Фазовый угол между фазным напряжением и током n- ой гармоники n от 2 до 40, ( φ UI(n) ), градус	от 0 до 360	Абсолютная ±1.0 * ±3.0 ** ±3.0 * ±6.0 **	Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами Р (n) > 0,003 I н U н 0.1 I н < I < 1.5 I н 2% < K(n) < 15 % 2 < n < 10 11 < n < 40
