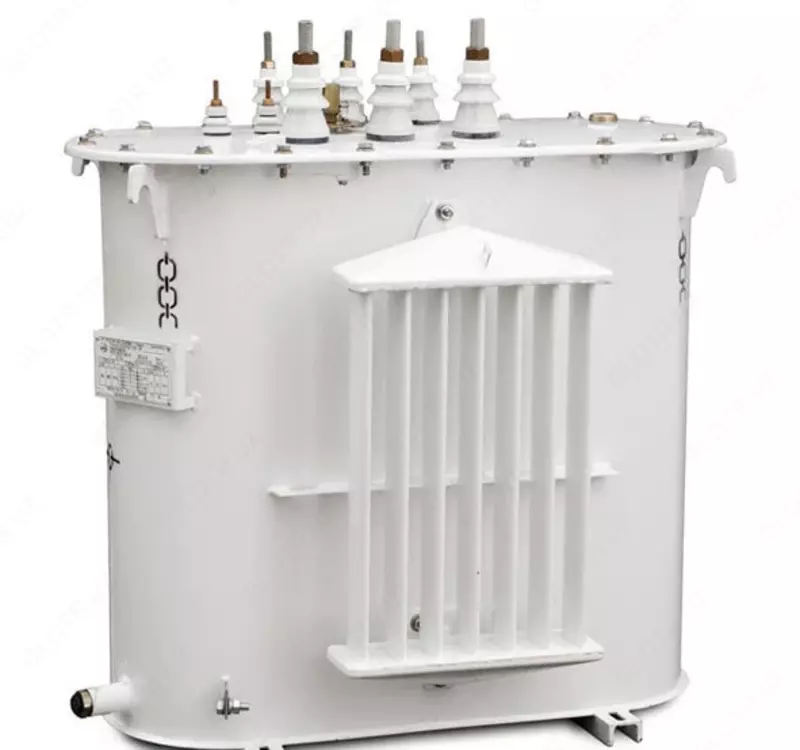

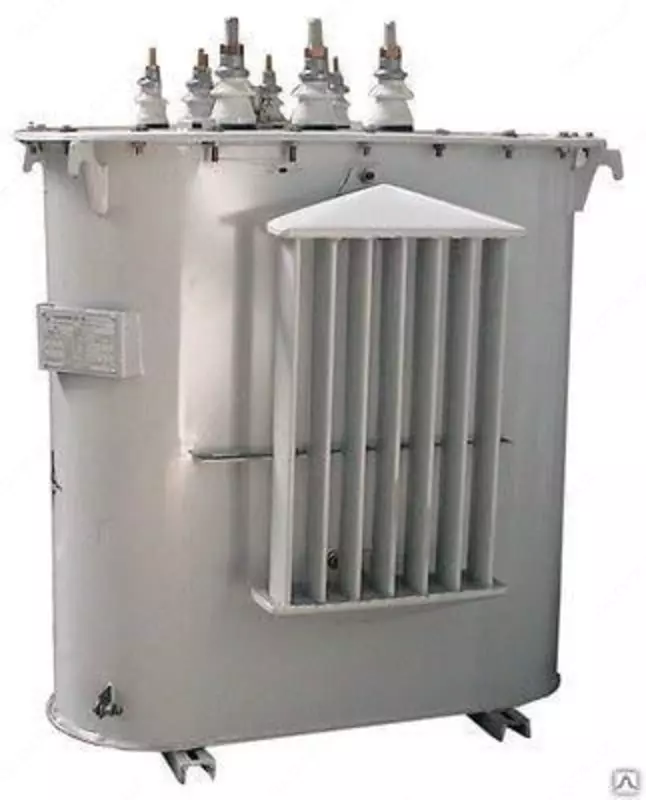

Масляный прогревочный трансформатор ТМТО-80/0,38-У1 (Аl/Аl)

Трехфазный масляный трансформатор типа ТМТО-80/0.38-У1 служит в качестве ключевого элемента трансформаторной подстанции КТПТО и применяется для преобразования электроэнергии в условиях умеренного климатического пояса. Данный трансформатор применяется для термической обработки бетонных смесей и грунтов, временного освещения строительных площадок и обеспечения питанием электрических инструментов от сети в условиях умеренного климата.

Трансформатор ТМТО способен функционировать при температуре окружающей среды от минус 45°C до плюс 10°C, что делает его идеальным для использования в условиях умеренного климатического пояса. Регулировка напряжения в обмотке среднего напряжения трансформатора ТМТО-80/0.38-У1 осуществляется путем полного отключения (ПБВ), что позволяет прогревать до 45 кубических метров бетонной смеси с помощью данного масляного трансформатора.

Конструктивные особенности

Трансформатор ТМТО оснащен предохранительным клапаном и маслоуказателем для обеспечения безопасности эксплуатации. При сборке трансформаторной станции применяются алюминиевые шины размером 6х60 мм с большим запасом по току и изоляция выводов из специализированных материалов немецкого производства, что обеспечивает высокую надежность и эффективность оборудования.

Латунные шпильки, используемые в трансформаторе, подвергаются специальной обработке, улучшающей электрические контакты и снижающей переходные сопротивления. Данные меры применяются для повышения эксплуатационных характеристик оборудования и обеспечения его надежности.

Эксплуатационные условия

Трансформатор ТМТО разработан для функционирования в невзрывоопасных и неагрессивных средах с допустимым содержанием пыли.

Трансформатор ТМТО необходимо устанавливать на устойчивой горизонтальной поверхности, избегать воздействия на него тряски, ударов и вибрации. Максимальная высота для установки трансформатора над уровнем моря должна составлять 1 километр. Номинальная частота напряжения составляет 50 Герц. Возможные схемы соединения обмоток включают У/У-0.

Основные технические характеристики:

Вид - трансформатор

Тип трансформатора - силовой, масляный

Тип - ТМТО

Назначение - для установки в подстанцию КТПТО

Количество фаз - трехфазный

Количество обмоток - 3

Номинальная мощность, кВА - 80

Напряжение сети, В -  380

Частота, Гц - 50

Схемы и группы соединений - У/У-0

Ток холостого хода, А - 3

Выходные напряжения, В - 55,65,75,85,95

Допустимые фазные токи, А при напряжениях, В - 55,65–520; 75,85,95–471

Режим работы - длительный

Степень защиты - IP22

Габаритные размеры, мм - 1020х560х1020

Масса, не более, кг - 700

Средний объем прогреваемого бетона - 45 м3
