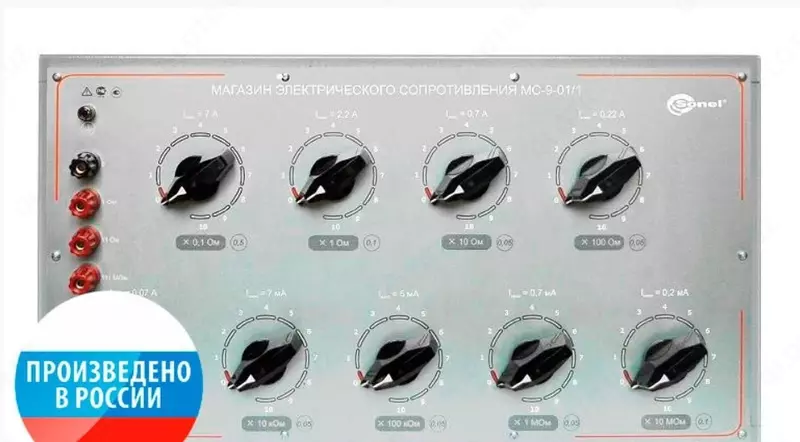

MC — магазин электрического сопротивления

Технические характеристики магазина электрического сопротивления - МС:

Основные технические характеристики 3х-секционных магазинов серии МС от 0,1 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
			МС-3-01/1	МС-3-01/2	МС-3-01/3
10 × 0,1 Ом	5 Вт	7 А	± 0,005 × Rвоспр	± 0,01 × Rвоспр	± 0,01 × Rвоспр
10 × 1 Ом	5 Вт	2,2 А	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 Ом	5 Вт	0,7 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 3х-секционных магазинов серии МС от 100 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
			МС-3-100/1	МС-3-100/2	МС-3-100/3
10 × 100 Ом	5 Вт	0,22 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 кОм	5 Вт	0,07 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 кОм	5 Вт	7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 3х-секционных магазинов серии МС от 100 кОм
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
			МС-3-100k/1	МС-3-100k/2	МС-3-100k/3
10 × 100 кОм	3 Вт	5 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 МОм	0,5 Вт	0,7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 МОм	0,5 Вт	0,2 мА	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 6-секционных магазинов серии МС от 0,1 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
			МС-6-01/1	МС-6-01/2	МС-6-01/3
10 × 0,1 Ом	5 Вт	7 А	± 0,005 × Rвоспр	± 0,01 × Rвоспр	± 0,01 × Rвоспр
10 × 1 Ом	5 Вт	2,2 А	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 Ом	5 Вт	0,7 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 100 Ом	5 Вт	0,22 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 кОм	5 Вт	0,07 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 кОм	5 Вт	7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 6-секционных магазинов серии МС от 0,1 Ом
