MDR-6/HF — система мониторинга технического состояния генераторов и высоковольтных электродвигателей

Назначение системы мониторинга технического состояния генераторов и высоковольтных электродвигателей MDR-6/HF:

Прибор контроля состояния изоляции электрических машин MDR-6/HF  предназначен для использования с крупными синхронными и асинхронными электрическими машинами (далее - ЭМ). Прибор MDR-6/HF является средством оперативной диагностики состояния электрической машины под рабочим напряжением.

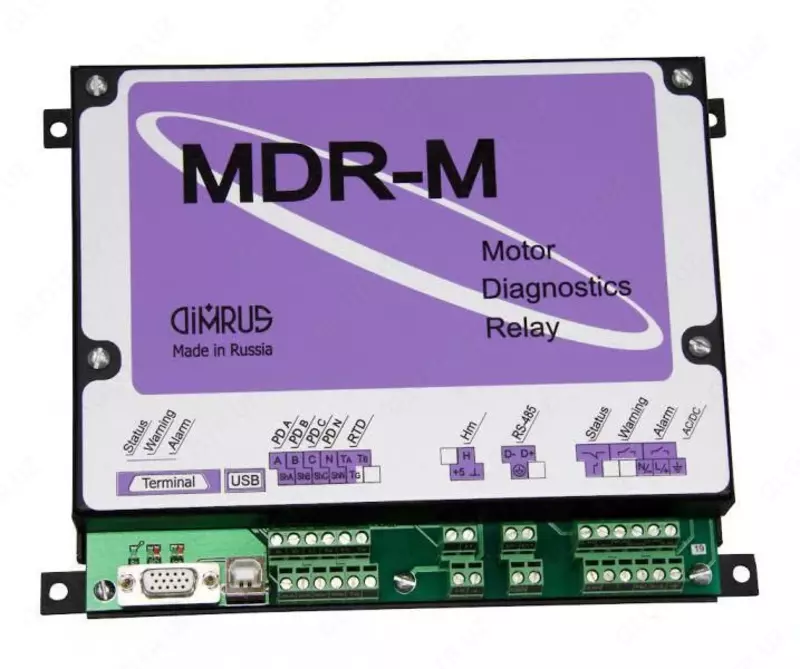

Прибор MDR-6/HF  монтируется рядом с электрической машиной в монтажном шкафу.

Прибор MDR-6/HF осуществляет контроль состояния изоляции методом частичных разрядов (ЧР). Метод контроля частичных разрядов позволяет выявлять дефекты высоковольтной изоляции на самых ранних стадиях развития, когда разряды еще имеют очень малый уровень.

Прибор выполняет следующие функции:

• регистрация, обработка и хранение информации от датчиков;
• отображение информации при подключении выносного индикатора;
• информирование о срабатывании аварийной и предупредительной сигнализации при помощи светодиодной индикации и двух реле;
• обмен данными с системой верхнего уровня через интерфейсы RS485 и USB по стандартному протоколу Modbus.

Общий принцип работы прибора MDR-6/HF:

Общий принцип работы прибора MDR-6/HF  довольно прост. Через заданные пользователем интервалы времени прибор автоматически проводит регистрацию данных с датчиков. Далее микропроцессорный модуль обрабатывает полученные данные и сохраняет их в свою энергонезависимую память, таким образом, в приборе формируется архив замеров. Наличие архива замеров позволяет выявлять тенденции в изменении состояния изоляции электрической машины. Когда свободная память в приборе заканчивается, для того чтобы сохранить новый замер, прибор удаляет из нее самый «старый» по времени замер. Для того чтобы не потерять данные, которые затираются при заполнении памяти, периодически необходимо считывать архив данных из прибора с помощью системы верхнего уровня.

В приборе MDR-6/HF  имеется выходное реле «Warning», включаемое при превышении предупредительного порога, и реле «Alarm» включаемое при превышении аварийного порога, реле «Warning» в этом случае размыкается.

Также в приборе MDR-6/HF  имеется реле «Status», которое замкнуто, когда прибор включен и исправен, и разомкнуто при какой-либо неисправности в приборе.

Передача информации в систему верхнего уровня производится по «USB» или интерфейсу RS-485 (по протоколам Modbus RTU или TCP). Заказчик может пользоваться поставляемым с прибором программным обеспечением или интегрировать прибор MDR-6/HF  в свою систему верхнего уровня, для этого в приборе предусмотрен обмен данными с помощью команд работы с регистрами протокола Modbus.

Основные технические данные системы MDR-6/HF:
