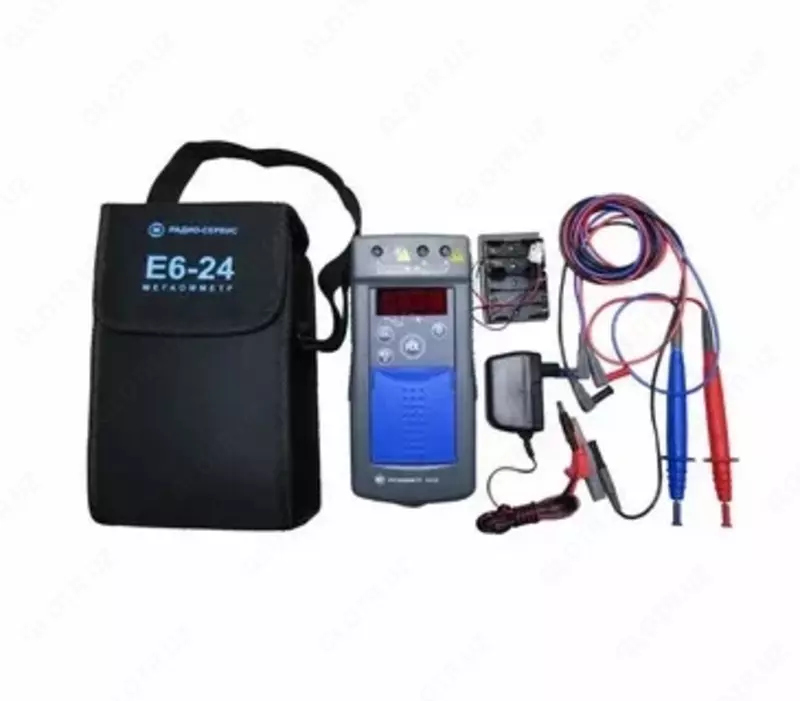

Мегаомметр Е6-24

Описание Е6-24

Цифровой мегаомметр Е6-24 предназначен для измерения сопротивления изоляции электрических цепей в диапазоне 10 кОм - 300 Гом, на предустановленных испытательных напряжениях 500, 1000, 2500В. При наличии напряжения на объекте, прибор покажет величину действующего напряжения до 400 В.

Принцип действия мегаомметра Е6 24 при измерении сопротивления изоляции основан на измерении силы тока через объект измерения при приложении испытательного напряжения постоянного тока. Величина сопротивления отображается на дисплее, а диапазоны измерения переключаются автоматически.



Измерения выполняются с полярным питанием, что позволяет осуществлять контроль сопротивления объектов с особыми требованиями. При наличии наведенного напряжения за счет смены полярности измерений достигается минимизация влияния помех на точность результатов. После окончания замера цифровой мегаомметр Е6 24 переходит в режим контроля приложенного напряжения, обнуляя его для обеспечения безопасности выполнения работ.

Особенности мегаомметра Е6-24

• автоматический выбор диапазонов измерения
• программируемое время измерения сопротивления
• автоматическое отключение питания
• индикация состояния внутреннего источника питания
• система защиты аккумулятора от перезаряда
• защита от неправильного включения
• высокая помехоустойчивость
• ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42
  Источник: https://www.souz-pribor.ru/catalog/energy_laboratory/izmeriteli-soprotivleniya-izolyatsii-megaommetry-teraommetry/e6-24/

Устройство мегаомметра Е6-24

Органы управления, индикации и сигнальные разъемы располагаются на передней панели. В мегаомметре E6-24 информация выводится - на светодиоды (выбор испытательного напряжения) и сегментные светодиодные индикаторы.

Подвижная защитная панель, закрывает индикатор и кнопки управления. Гнездо типа «джек» внизу прибора предназначено для подключения блока питания при зарядке аккумулятора (центральный штырь - «минус» питания).
