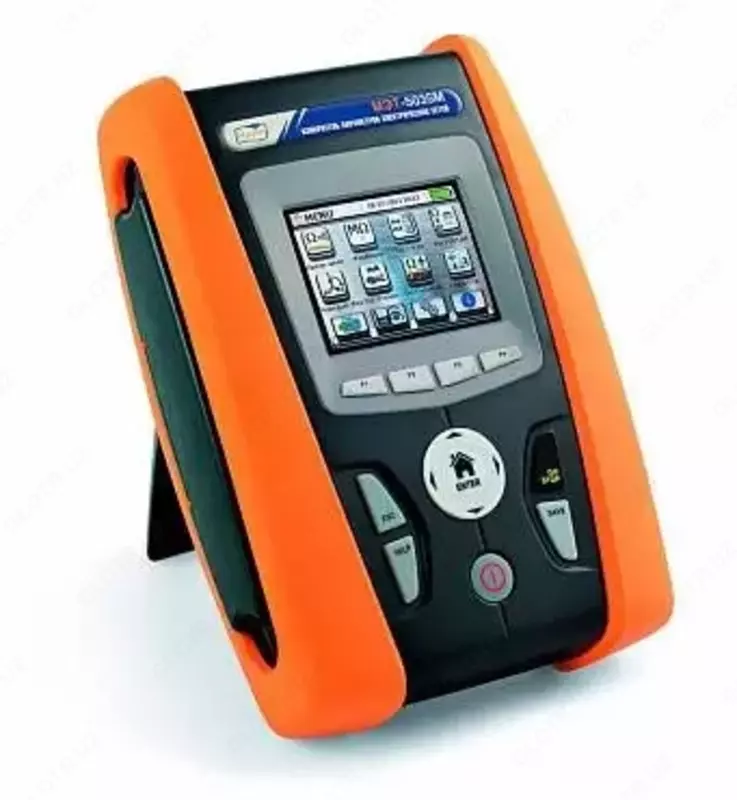

МЭТ-5035М - измеритель параметров электробезопасности

Характеристики МЭТ-5035М

Параметр	Значение
В режиме измерений параметров электробезопасности 1Ф и 3Ф систем энергоснабжения
Измерение целостности защитных проводников
Тестовое напряжение	4…12 В, постоянное (без нагрузки)
Тестовый ток	> 200 мА, постоянный (сопротивление ≤ 2 Ом, включая сопротивление измерительных проводов), разрешение 1 мА
Тестовый ток	0,01…19,99 Ом			20,0…99,9 Ом
Разрешение	0,01 Ом			0,1 Ом
Погрешность измерения	± (5,0 % + 3 едениц счета)
Измерение сопротивления изоляции
Тестовое напряжение (постоянное)	50 В	100 В		250 В	500 В	1000 В
Диапазон измерений (МОм)
Предел 1	0,01-9,99	0,01-9,99		0,01-9,99	0,01-9,99	0,01-9,99
Предел 2	10,0-49,9	10,0-99,9		10,0-99,9	10,0-199,9	10,0-199,9
Предел 3	50,0-99,9	100,0-199,9		100-499	200-499	200-999
Предел 4	-	-		-	500-999	1000-1999
Разрешение (Ом)	0,01...0,1	0,01...0,1		0,01...1,0	0,01...1,0	0,01...1,0
Погрешность измерения	± (2,0 % + 2 едениц счета)			на пределе 1-2 (50/100/250В)
				на пределе 1-3 (500/1000 В)
	± (5,0 % + 2 едениц счета)			на пределе 3 (50/100/250В)
				на пределе 4 (500/1000 В)
Измерение времени отключения и дифференциального тока отключения (IΔN) УЗО
Тестовый ток (Iтест)	10/30/100/300/500/650/1000 мА
Типы тестируемых УЗО	АС, А, В, стандартное (G), селективное (S), УЗО для систем заземления сети TT/TN/IT-типа
Режимы тестирования УЗО	(½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения (Ramp)
Время отключения, мс	1…999 для (½, 1) х Iтест 1…200 (G-типа) и 1…250 ( S-типа) для 2 х Iтест 1…50 (G-типа) и 1…150 ( S-типа) для 5 х Iтест 1…310 (G-типа) в режиме Ramp
Задержка отключения, мс	1…999 для (½, 1) х Iтест
Разрешение	1 мс
Погрешность измерения	± (2 % + 2 ед. счета)
Макс. знач. тока отключения	650 мА
Диапазон срабатывания УЗО (АС-, А-типа)	(0,3…1,1) х IΔN мА
Разрешение	≤ (0,1 х IΔN) мА
Погрешность измерения	0… 5,0% х IΔN
Измерение напряжения прикосновения (Uп)
Предел измерений (Uп lim)	25, 50 В
Диапазон измерений	0… 2 х Uп lim В
Разрешение	0,1 В
Погрешность измерения	0…(5,0 % + 3 едениц счета)
Измерение полного сопротивления заземления (без отключения УЗО)
глухозаземленная нейтраль			изолированная нейтраль
Диапазон измерений, Ом	0,01-9,99 10,0-199,9 200-1999			1…1999
Разрешение	0,01 Ом 0,1 Ом 1 Ом			1 Ом
Погрешность измерения	0…(5,0 % + 0,1 / 1 / 3 Ом)			0…(5,0 % + 3 едениц счета)
Напряжение (тест УЗО, петли, чередование фаз)
Схема измерения	4-х проводная
Диапазон измерений	15 В … 460 В
Разрешение	1 В
Погрешность	± (3,0 % + 2 едениц счета)
Чередование фаз	индикация
Частота напряжения
Основная гармоника	50 Гц ± 5 %; 60 Гц ± 5 % (47,0 … 63,6 Гц)
Разрешение	0,1 Гц
Погрешность	± (0,1 % + 1 едениц счета)
Измерение сопротивления цепи "фаза-фаза", "фаза нейтраль", "фаза-земля"
Диапазон измерений	0,01 … 9,99 Ом			10,0 … 199,9 Ом
Разрешение	0,01 Ом			0,1 Ом
Диапазон измерений (опция)	0,1…199,9 мОм, разрешение 0,1 мОм
Погрешность	± (5,0 % +3 едениц счета)
Измерение сопротивления контура заземления (с дополнительными штырями)
Диапазон измерений	0,01 … 19,99 Ом	20,0 … 199,9 Ом			200 … 1999 Ом	20,00 … 49,99 кОм
Разрешение	0,01 ОМ	0,1 Ом			1 Ом
Погрешность измерения	± (5,0 % +3 едениц счета)
Схема измерения	2-х предельная, 3-х предельная
Тестовый ток / напряжение	до 10 мА / до 20 В среднее квадратичное (77,5 Гц)
Измерение проводимости грунта (с дополнительными штырями)
Диапазон измерений	0,06-19,99 Ом*м	20,0-199,9 Ом*м	200-1999 Ом*м	2,00-99,99 кОм*м	100,0-999,9 кОм*м	1,00-3,14 МОм*м
Разрешение	0,01 Ом*м	0,1 Ом*м	1 Ом*м	0,01 кОм*м	0,1 кОм*м	0,01 МОм*м
Погрешность	± (5,0 % +3 едениц счета)
Схема измерения	4-х проводная (разнос штырей до 10 м)
Тестовый ток / напряжение	до 10 мА / до 20 В среднее квадратичное (77,5 Гц)
Измерение тока утечки (опция)
Диапазон измерений	2…999 мА
Разрешение	1 мА
Погрешность	± (5,0 % + 2 едениц счета)
Измерение параметров окружающей среды (опция)
Измерение температуры	минус 20˚С…60˚С, разрешение 0,1˚С
Измерение относительной влажности	0…100%, разрешение 0,1%
Измерение освещенности	0,001…20 лк, разрешение 0,001…0,02 лк 0,1…2000 лк, разрешение 0,1…2 лк 1 лк…20 клк, разрешение 1…20 лк
Измерение напряжения	0,1 мВ…1,0 В постоянное, разрешение 0,1 мВ
Погрешность	± (2,0 % + 2 едениц счета)
Общие данные
Дисплей	цветной сенсорный ЖКИ, экран 320 х 240 мм
Объем памяти	999 тестов, маркерные измерения
Интерфейс	Оптический USB, Wi – Fi
Условия эксплуатации	0 °С … 40 °С, отн. влажность < 80 %
Напряжение питания	1,2 В х 6 (аккумуляторы, тип АА); 1,5 В х 6 (батарея тип АА)
Исполнение	МЭК 61010-1 +А2 (1997), кат. III ~415 В на В1-В2-В3-В4; ~240 В (ф-з)
Габаритные размеры	225 х 165 х 105 мм
Масса	1,2 кг
