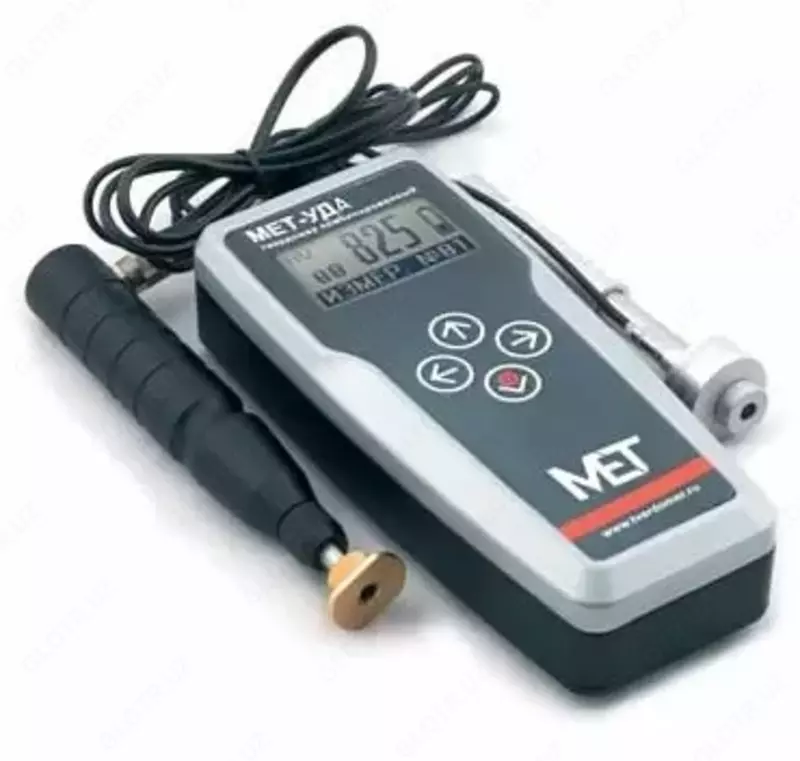

МЕТ-УДА - твердомер портативный комбинированный

Технический параметр

Тип датчика:

Принцип измерений

UCI-метод (принцип ультразвукового контактного импеданса)

Принцип отскока (Лейба)

Типы датчиков

У10,

У15,

У50,

У100,

У15К,

У50К

Д, ДК

Измерительное усилие датчика

9,8 Н;

14,7 Н;

49,0 Н;

98,0 Н;

14,7 Н;

49,0 Н

-

Диаметр твердосплавного шарика

-

не менее 2,5 мм

Шероховатость поверхности образца

< Ra 2,5 (для усилия 10 Н и 14,7 Н)

не более 3,2 Ra

< Ra 4,5 (для усилия 50 Н)

< Ra 8,0 (для усилия 100 Н)

Радиус кривизны поверхности образца

> 5 мм

не менее 10 мм

Минимальный вес образца

> 0,01 кг

не менее 3 кг

Толщина материала

> 1 мм

не менее 12 мм

Глубина проникновения индентора

В зависимости от типа датчика. Для датчика У15 - 0,03 мм.

-

Срок службы датчика

Не менее 200000 измерений

не менее 100 тыс. измерений

Сеть переменного тока, V/Hz

100-240/50-60

Аккумулятор

1,2V

Потребляемая мощность

> 3,0 VA

Время зарядки аккумулятора

8 часов

Время работы аккумулятора

Без подсветки 20 ч

С подсветкой 8 ч

От сети переменного тока неограниченно

Рабочая температура

-10 … +50°С

Температура при транспортировке и хранении

-35…+60°С

Условия эксплуатации

Относительная влажность 30…80%

Общий размер

Электронный блок МЕТ-УД 145х80х40 мм

Электронный блок МЕТ-УДА 180х80х42 мм

Датчик У10, У15, У50, У100 160х25 мм

Датчик У15К, У50К 80х40 мм

Датчик Д 140х25 мм

ДК 80х25 мм

Масса твердомера

Твердомер МЕТ-УДА: 0,9 кг

Время одного измерения

2,5 с

1,5 с
