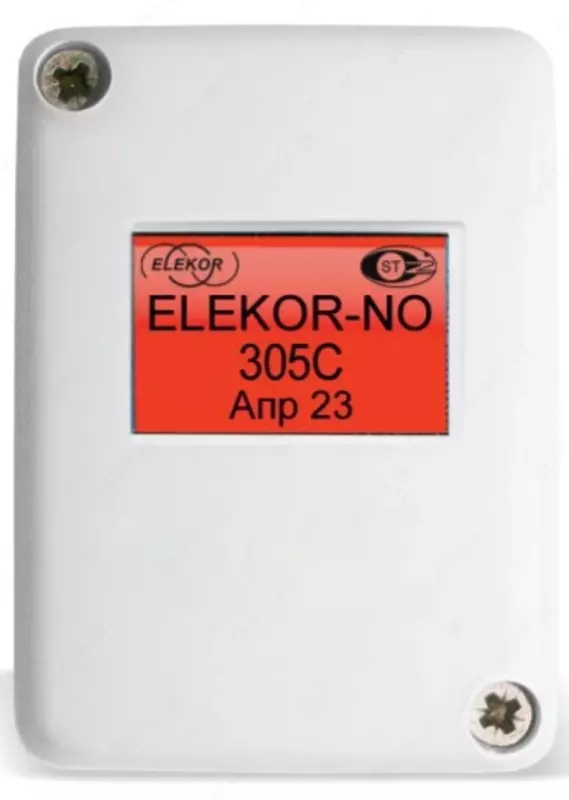

Метка адресная пожарная ELEKOR-NO

Метка адресная пожарная ELEKOR-NO

Пожарная адресная метка для токопотребляющих извещателей или извещателей с нормально-разомкнутым выходом обеспечивает возможность выдачи раздельных сигналов «Внимание» и «Пожар» при срабатывании соответственно одного или двух автоматических пожарных извещателей в ШС, и сигнала «Пожар» при срабатывании ручного извещателя. Применяется для совместной работы с охранно-пожарным прибором GAMMA-512.

Характеристики:

Напряжение питания – 18-28 В. Максимальный суммарный ток потребления извещателей – 2 мА. Ток потребления в дежурном режиме – 11 мА. Габаритные размеры – 75х55х33 мм. Степень защиты оболочки по ГОСТ 14254-96 - IP41. Информативность адресной метки - 7 ("Норма", "Внимание", "Пожар", "КЗ ШС", "Обрыв ШС/Изъятие извещателя", "Нет питания МА", "Нет связи"). Сопротивление безадресного шлейфа, не более - 150 Ом (для двухпроводного кабеля с диаметром жил 0,5мм соответствует длине шлейфа 800м). Суммарный ток потребления извещателей, не более 2мА. Напряжение питания - 18 ÷ 28 В. Ток потребления в режиме "Норма", не более - 11 мА. Время фиксации сообщений, не менее - 300 мсек. Задержка передачи сообщений (кроме сообщения "Нет связи"), не более 1 сек. Габаритные размеры метки в корпусе, не более 75х55х33мм. Масса метки в корпусе, не более 0,1 кг.

Особенности:

Контроль шлейфа сигнализации на обрыв и короткое замыкание, контроль изъятия извещателей. Обеспечивает возможность выдачи раздельных сигналов «Внимание» и «Пожар» при срабатывании соответственно одного или двух автоматических пожарных извещателей в ШС, и сигнала «Пожар» при срабатывании ручного извещателя. Сброс тревоги и восстановление нормальной работы дымовых извещателей. Контроль снижения напряжения питания извещателей ниже допустимого уровня. Обеспечивает гальваническую развязку адресной линии. Программирование в пожарный или контрольный режим работы. Функция переопроса ШС.

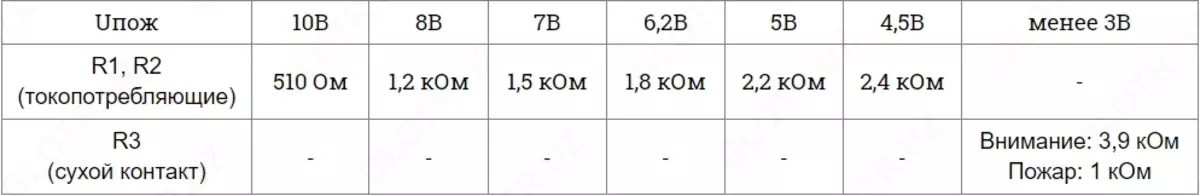

Номиналы дополнительных резисторов R1–R3 (±5%, 0,25Вт) выбираются по таблице в зависимости от величины падения напряжения на извещателе в режиме «Пожар» Uпож (величина Uпож обычно указывается в паспорте на извещатель или может быть измерена тестером).

Скачать → Руководство по эксплуатации ELEKOR-NO

  Схемы

  Скачать  →   Альбом типовых схем подключения устройств к "GAMMA-512" в формате PDF.

Габаритные и установочные размеры ELEKOR-NO

Назначение клемм адресных меток ELEKOR-NO.

Обратите внимание на подробные схемы соединений ELEKOR-NO:

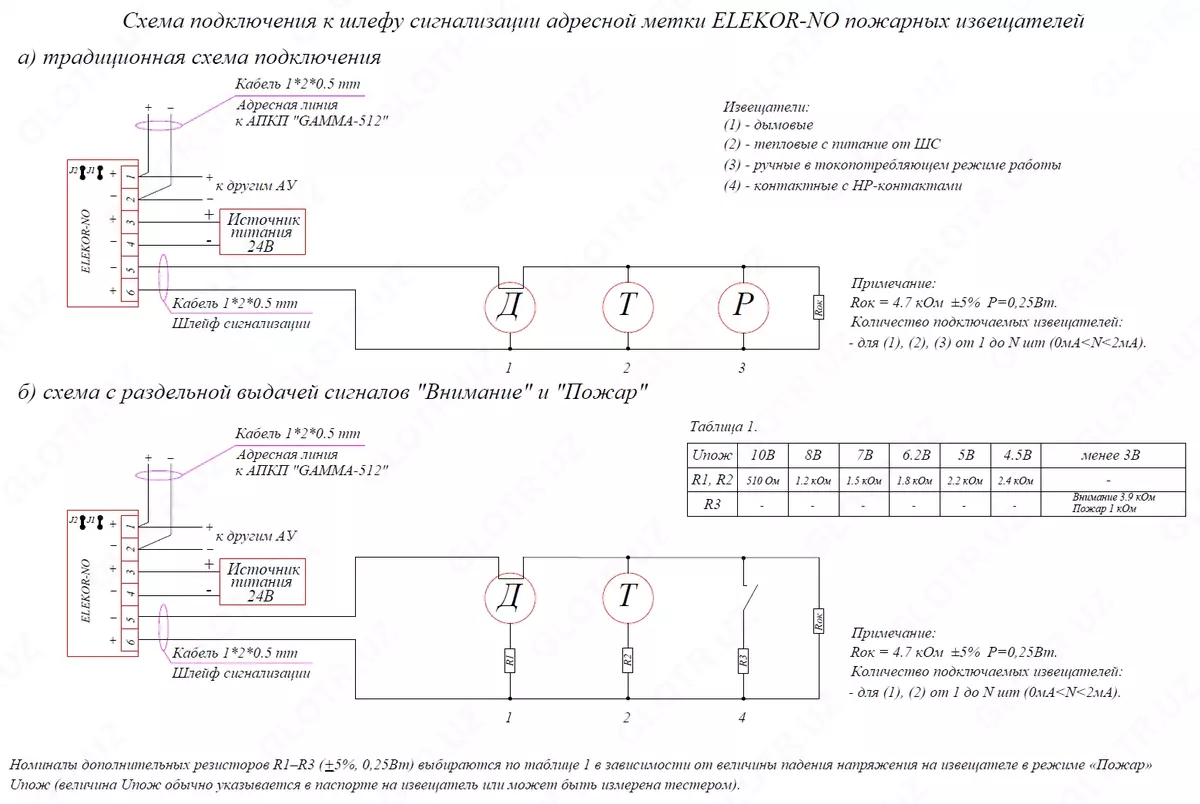

• Схема подключения к шлефу сигнализации адресной метки ELEKOR-NO пожарных извещателей

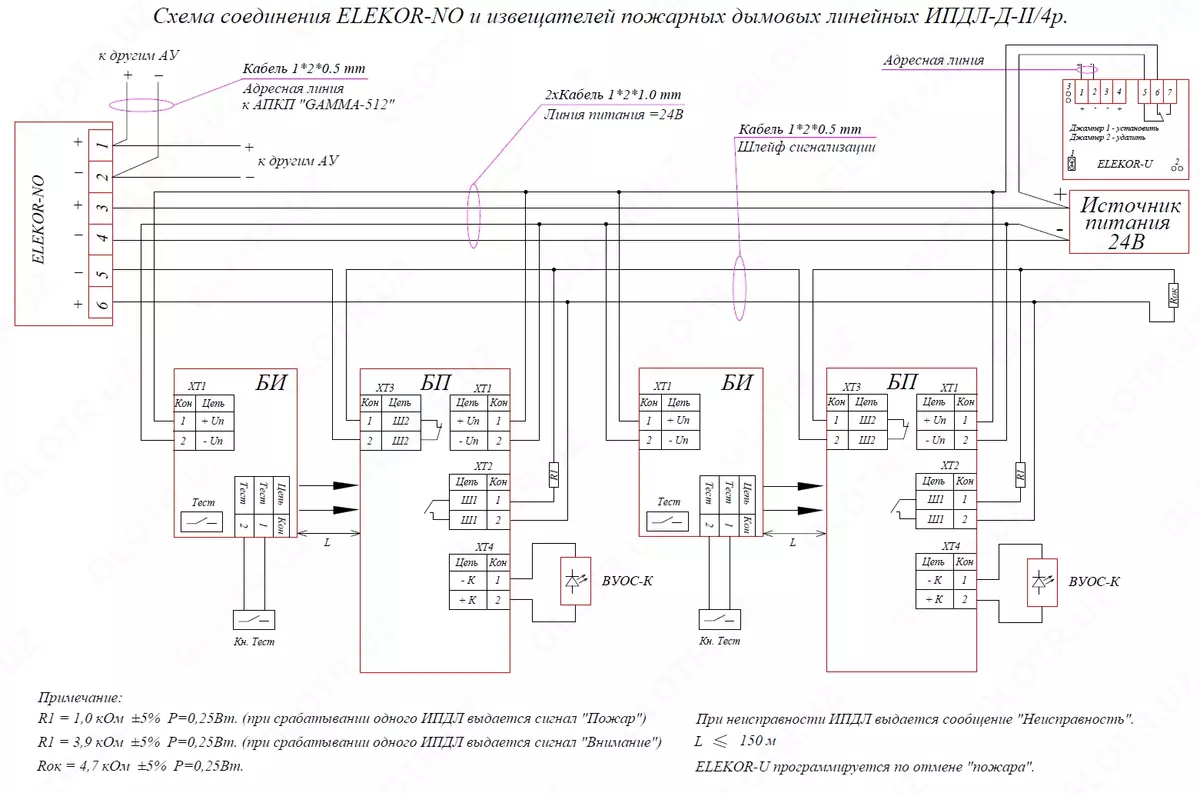

• Схема соединения ELEKOR-NO и извещателей пожарных дымовых линейных ИПДЛ-Д-II/4р

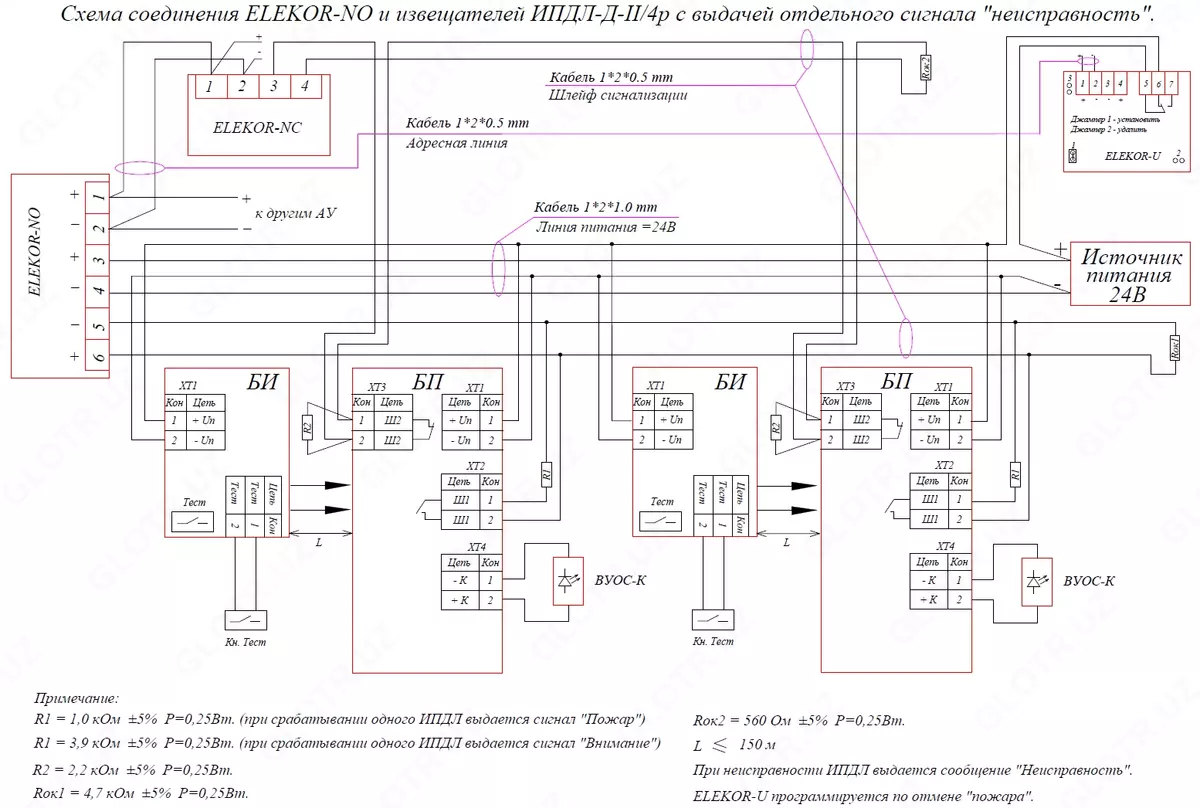

• Схема соединения ELEKOR-NO и извещателей ИПДЛ-Д-II/4р с выдачей отдельного сигнала "неисправность"

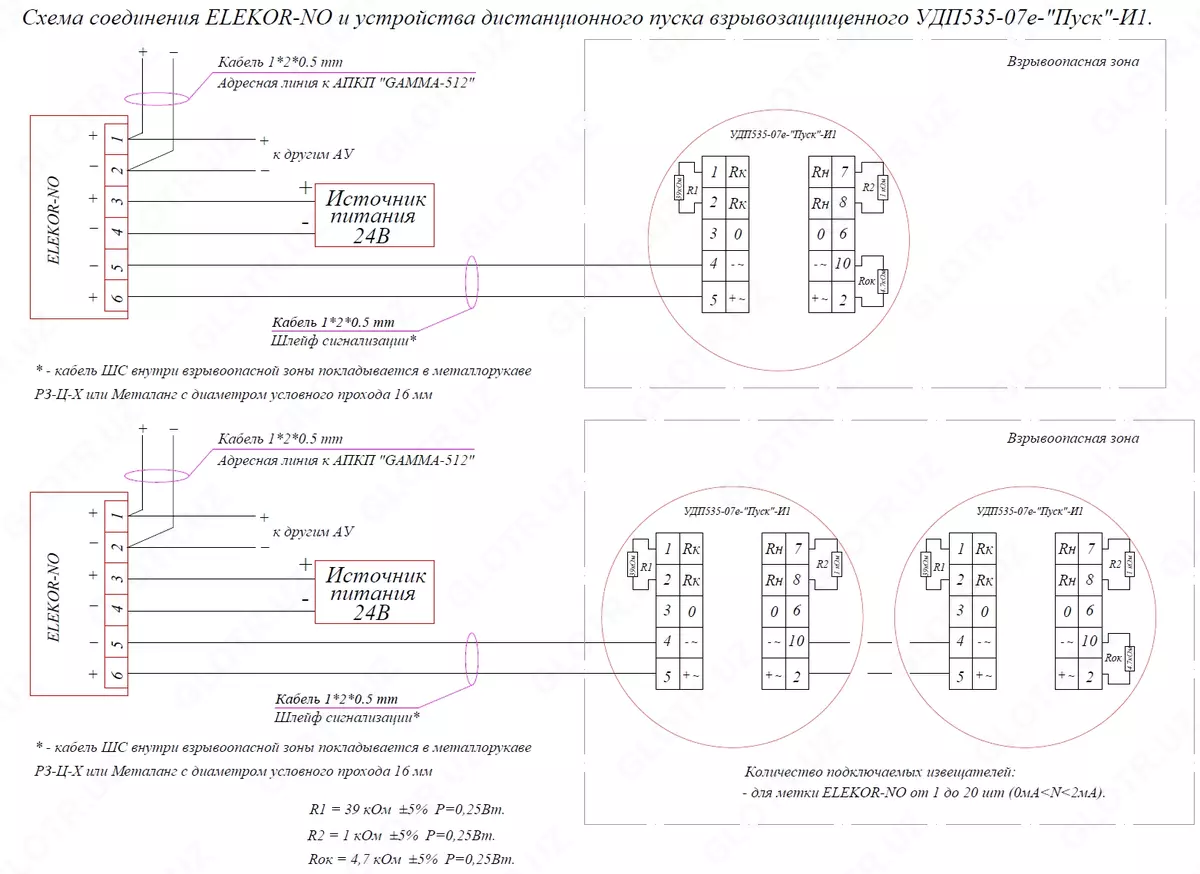

• Схема соединения ELEKOR-NO и устройства дистанционного пуска взрывозащищенного УДП535-07е-"Пуск"-И1

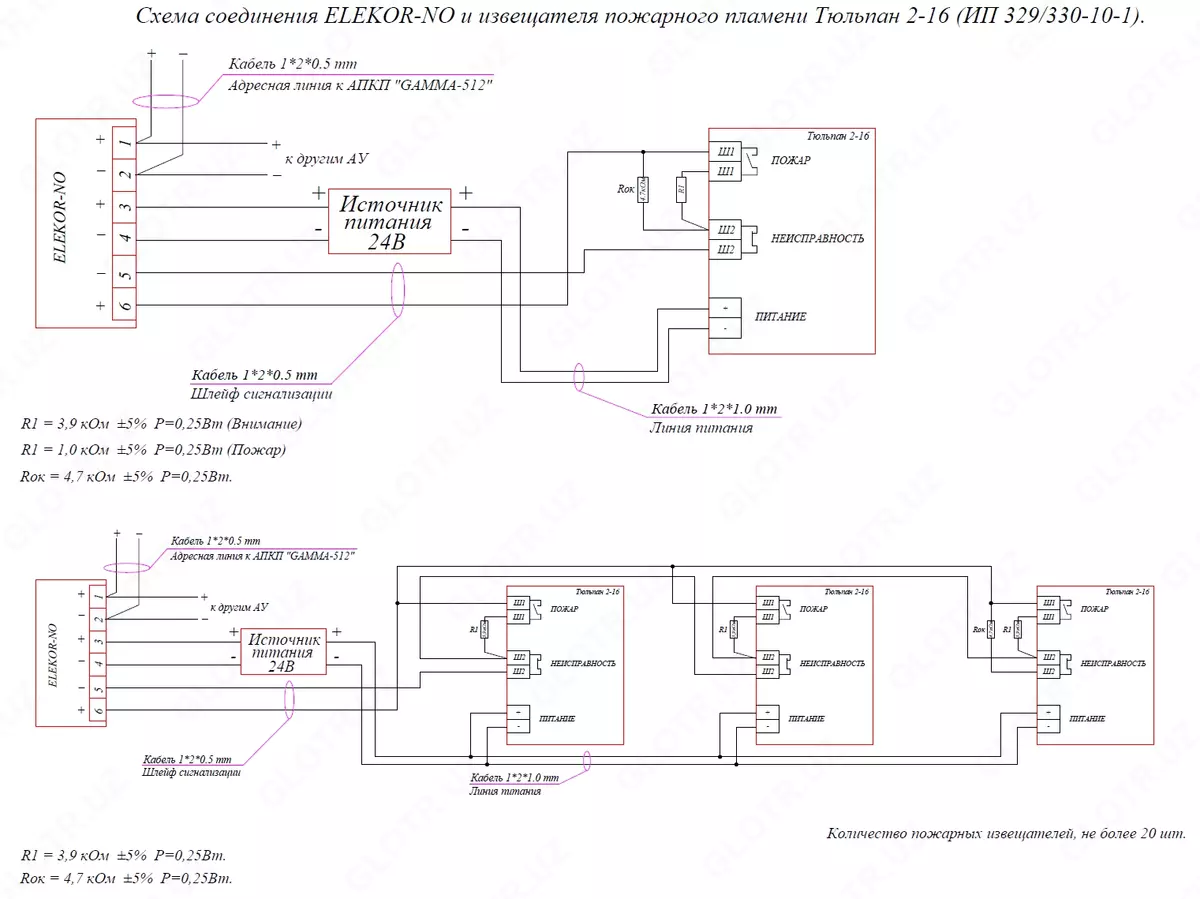

• Схема соединения ELEKOR-NO и извещателя пожарного пламени Тюльпан 2-16 (ИП 329/330-10-1)
