Механическая взаимная блокировка "CNC Electric" для выключателя YCW3 (Арт. - mex-blk-ycw3)

Механическая взаимная блокировка предназначена для исключения одновременного включения двух силовых автоматических выключателей YCW3 или выключателей нагрузки YCW3 в схемах с несколькими источниками питания. При установке двух выключателей один над другим используются тяги взаимной блокировки.

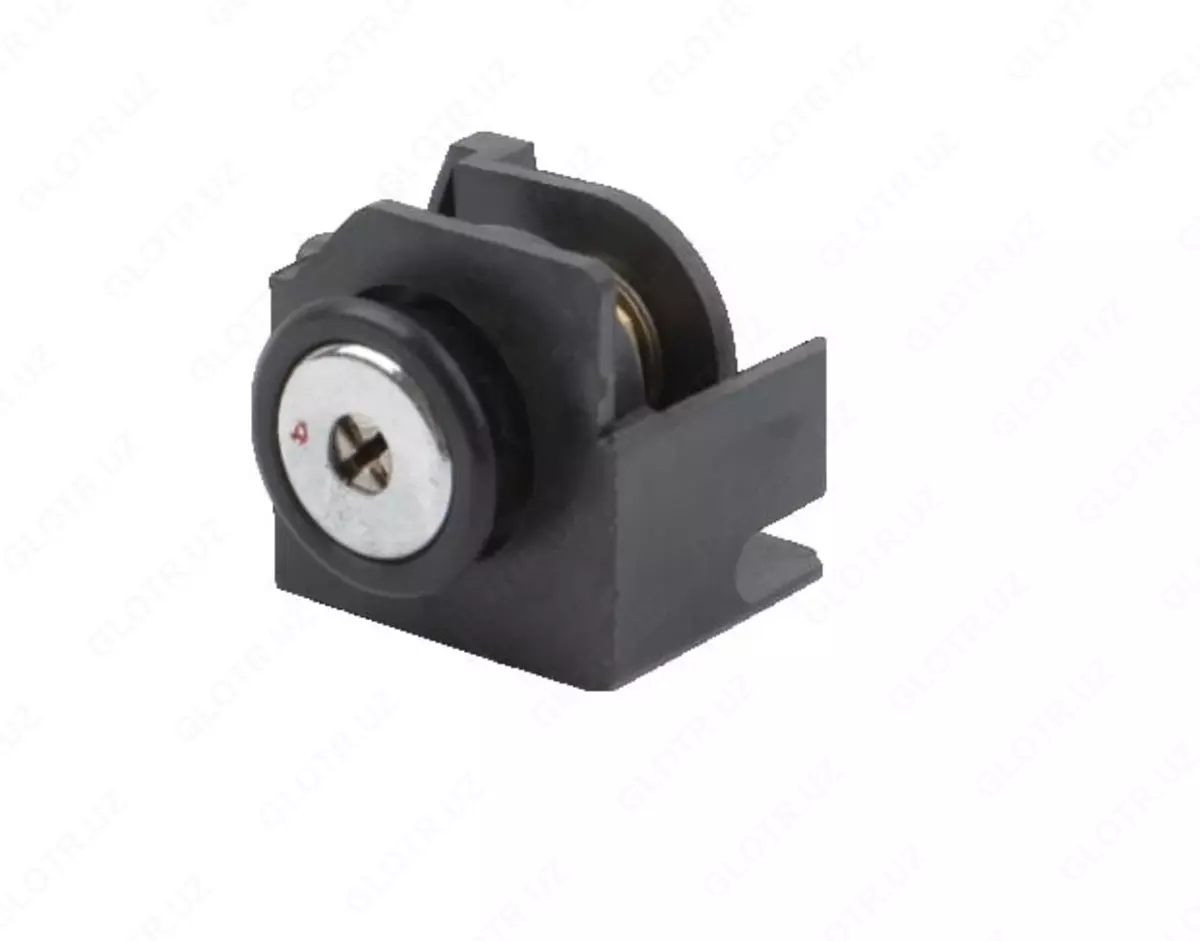

Ключевой замок позволяет заблокировать выключатель для переключения. Замки и ключи поставляются опционально. Один выключатель оснащается одним замком и ключом, два выключателя — двумя замками и одним ключом, три выключателя — тремя одинаковыми замками и двумя ключами. Для извлечения ключа необходимо сначала перевести выключатель в положение OFF и повернуть ключ против часовой стрелки.

Для выкатного типа предусмотрено положение блокировки «Отключено». В этом положении выключатель фиксируется стержнем, а положения TEST или CONNECTION не могут быть включены. Трехпозиционное запорное устройство для выкатного типа имеет положения «Отключено», «Тест» и «Включено». Индикатор показывает текущее положение автоматического выключателя, а рычаг фиксируется в одном положении; блокировка может быть снята с помощью кнопки сброса.

Преимущества

Предотвращает одновременное включение двух или более выключателей
Обеспечивает безопасное переключение в схемах с несколькими источниками питания
Ключевой замок предотвращает несанкционированное включение
Трехпозиционное запорное устройство удобно для контроля состояния
Совместима с выкатными и стационарными автоматическими выключателями YCW3

Технические характеристики

5 часто задаваемых вопросов

Для чего используется механическая блокировка?
Для предотвращения одновременного включения двух или более автоматических выключателей

Можно ли использовать с выкатными выключателями?
Да, предусмотрено трехпозиционное запорное устройство для выкатного типа

Сколько положений имеет замок для выкатного типа?
Три: отключено, тест, включено

Как работает ключевой замок?
Блокирует выключатель, предотвращая переключение; ключ извлекается только в положении OFF

Подходит ли для схем с несколькими источниками питания?
Да, основное назначение — безопасное переключение в многопитательных схемах
