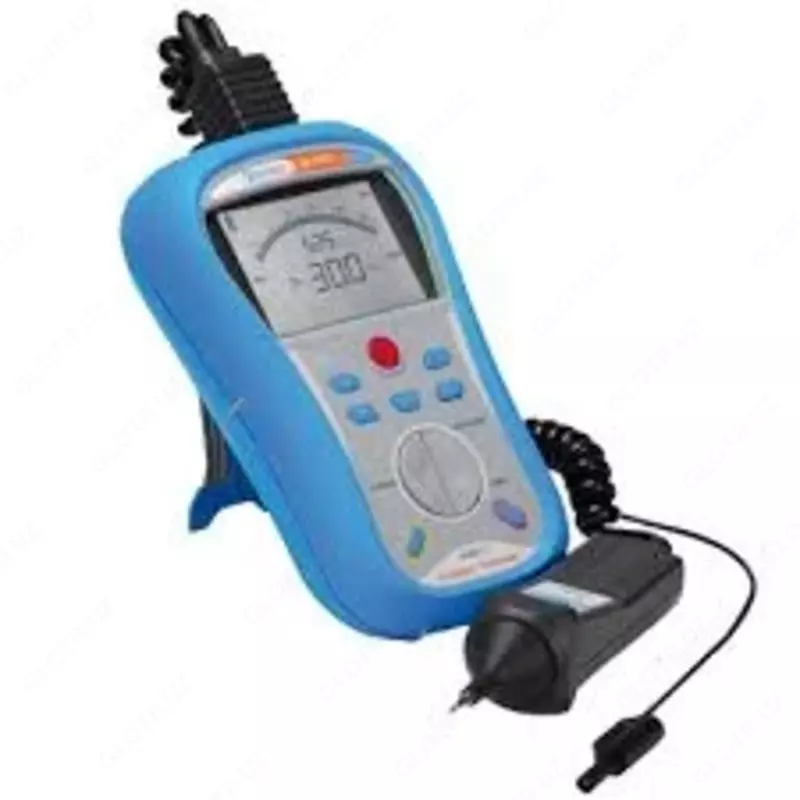

MI 3201 — многофункциональный измеритель параметров изоляции

MI 3201 — многофункциональный измеритель параметров изоляции

В наличии Код: P-1068208

12 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение измерителя MI 3201:

Измеритель Metrel MI 3201 предназначен для проведения испытаний изоляции высоким напряжением до 5 кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать Metrel MI 3201 при проведении различных испытаний.

Функции измерителя MI 3201:
- Измерение сопротивления изоляции до 10 ТОм напряжением постоянного тока до 5 кВ, построение графика R(t);
- Измерение емкости испытываемого объекта;
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
- Измерение выдерживаемого напряжения / тока пробоя;
- Расчет индекса поляризации PI;
- Расчет коэффициента диэлектрического поглощения DAR;
- Расчет коэффициента диэлектрического разряда DD;
- Измерение напряжения и частоты переменного и постоянного тока до 600 В.
Отличительные особенности измерителя MI 3201:
- Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В;
- Диапазон измерения сопротивления изоляции – до 10 ТОм;
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
- Построение графика R(t);
- Автоматическая калибровка после включения;
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин;
- Автоматический разряд испытываемого объекта после завершения измерений;
- Высокая устойчивость к электромагнитным помехам;
- Наличие защитного проводника GUARD для отведения поверхностных токов утечки;
- Экранированные измерительные кабели;
- Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
- Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
- Подключение к ПК посредством USB и RS-232;
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
- Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство;
- Размеры: 310 x 130 x 250 мм;
- Масса (без аксессуаров): 3 кг.

Технические характеристики измерителя MI 3201:

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление изоляции	0 … 999 кОм 1,00 … 9,99 МОм 10,0 … 99,9 МОм 100 … 999 МОм 1,00 … 9,99 ГОм 10,0 … 99,9 ГОм 100 … 999 ГОм 1,00 … 10,00 ТОм	1 кОм 10 кОм 100 кОм 1 МОм 10 МОм 100 МОм 1 ГОм 10 ГОм	±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(15 % от измер. + 3 емр)
Измерительное напряжение	0 ... 5500 В	1 В	±(3 % от измер. + 3 В)
Ток утечки	0,00 … 9,99 нА 10,0 … 99,9 нА 100 … 999 нА 1,00 … 9,99 мкА 10,0 … 99,9 мкА 100 … 999 мкА 1,00 … 5,50 мА	0,01 нА 0,1 нА 1 нА 10 нА 100 нА 1 мкА 10 мкА	±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА)
Отключающий ток утечки	0,000 … 0,009 мA 0,01 … 5,50 мА	1 мкA 10 мкА	±(3 % от измер. + 3 емр) ±3 % от измер.
DAR - коэффициент диэлектрического поглощения	0,01 … 9,99 10,0 … 100,0	0,01 0,1	±(5 % от измер. + 2 емр) ±5 % от измер.
PI - индекс поляризации	0,01 … 9,99 10,0 … 100,0	0,01 0,1	±(5 % от измер. + 2 емр) ±5 % от измер.
DD - коэффициент диэлектрического разряда	0,01 … 9,99 10,0 … 100,0	0,01 0,1	±(5 % от измер. + 2 емр) ±5 % от измер.
Измерительное напряжение	0 … 5500 В	1 В	±(3 % от измер. + 3 В)
Напряжение пост./перем. тока	0 … 600 В	1 В	±(3% от измер. + 4 В)
Частота	0 и 45…65 Гц	0,1 Гц	±0,2 Гц
Емкость	0,0…99,9 нФ 100 … 999 нФ 1,00 … 50,00 мкФ	0,1 нФ 1 нФ 10 нФ	±(5 % от измер. + 4 емр) ±(5 % от измер. + 4 емр) ±(5 % от измер. + 4 емр)
Питание	7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
Дисплей	Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения	600 В CAT IV
Класс защиты	Двойная изоляция
Подключение к ПК	RS-232 и USB
