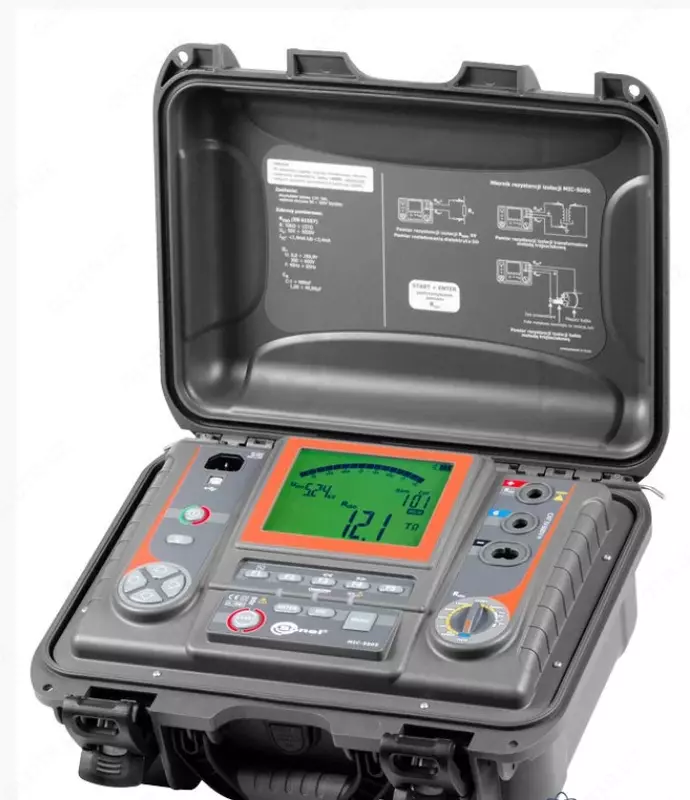

MIC-5005 — измеритель параметров электроизоляции

Технические характеристики измерителя параметров электроизоляции MIC-5005:

Диапазон	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ RISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
10,0...15,0 ТОм	0,1 TОм	± (10,0 % и.в. + 10 е.м. р.)
ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕНОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ
Напряжение UISO	Измерительный диапазон
250 В	500 ГОм
500 В	1,00 ТОм
1000 В	2,00 ТОм
2500 В	5,00 ТОм
5000 В	15,0 ТОм
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV)
Напряжение UISO	Последовательность измерительного напряжения
1 кВ	200, 400, 600, 800, 1000 В
2,5 кВ	0,5; 1; 1,5; 2; 2,5 кВ
5 кВ	1, 2, 3, 4, 5 кВ
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
300...600 В	1 В	± (2 % и.в. + 2 е.м.р.)
Диапазон частот: от 45 Гц до 65 Гц
