Микрометры Точинтех

Назначение

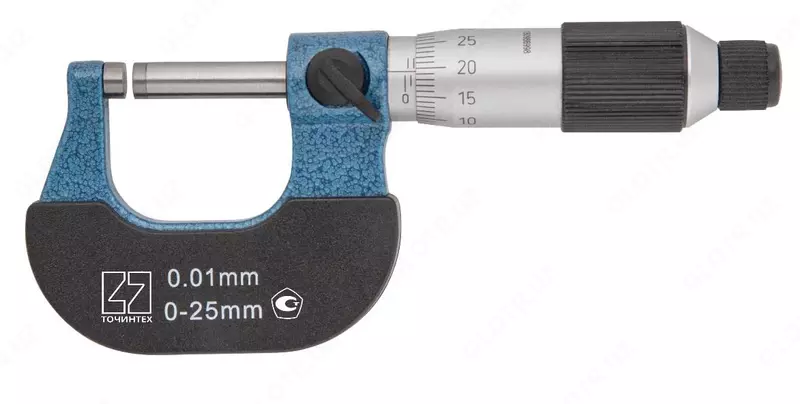

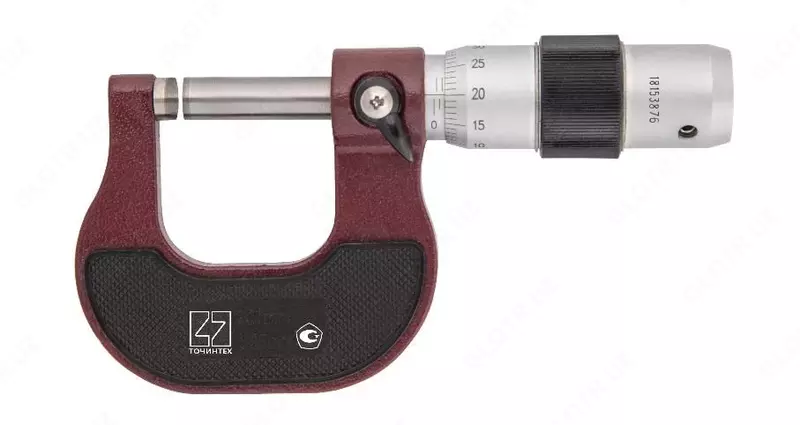

Микрометры Точинтех (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются следующих типов:

-    МК - гладкие для измерений наружных размеров изделий;

-    МЛ - листовые с циферблатом для измерений толщины листов и лент. Измерительная поверхность микрометрического винта микрометра - плоская, а измерительная поверхность пятки

- сферическая. Микрометр с диапазоном измерений от 0 до 25 мм может быть изготовлен со сферической измерительной поверхностью микровинта;

-    МТ - трубные для измерений толщины стенок труб. Измерительная поверхность микрометрического винта - плоская, а измерительная поверхность пятки - сферическая;

-    МЗ - зубомерные для измерений длины общей нормали зубчатых колес с модулем

от 1 мм;

-    МГ - микрометрические головки для измерений перемещений;

-    МП - микрометры для измерений толщины проволоки.

Микрометры (кроме типа МГ) состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.

Микрометры типа МГ представляют собой микрометрическую головку с устройством (трещотка, фрикцион), обеспечивающем постоянство измерительного усилия в заданных пределах. Применяется в качестве отсчетного устройства в стендах и приспособлениях.

Микрометры изготавливаются:

-    с отсчетом показаний по шкалам стебля и барабана;

-    с отсчетом показаний по шкалам стебля и барабана с нониусом;

-    с отсчетом показаний по электронному цифровому устройству.

Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.

Для установки в начальное положение микрометры типа МЗ с нижним пределом диапазона измерений 25 мм и более комплектуются плоскопараллельными концевыми мерами длины класса точности 3 по ГОСТ 9038-90.

Микрометры изготавливаются классов точности 1 и 2, отличающиеся метрологическими характеристиками.

Пример условного обозначения модификаций микрометров:

-    для микрометра типа МК с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:

МК50-1

-    для микрометра типа МГ с отсчетом показаний по шкалам стебля и барабана с нониусом с диапазоном измерений от 0 до 25 мм, класса точности 2:

МГ Н25-2

-    для микрометра типа МК с отсчетом показаний по электронному цифровому устройству с диапазоном измерений от 50 до 75 мм, класса точности 2:
