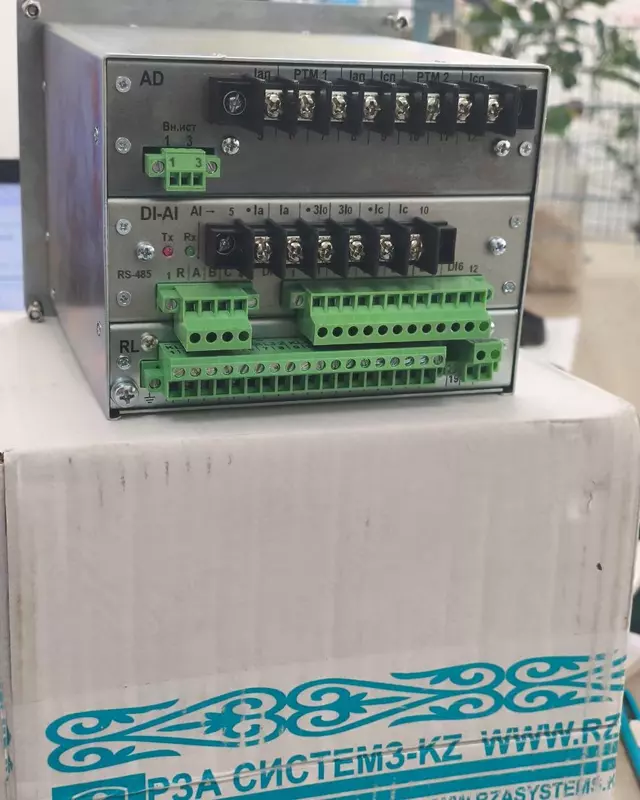

Микропроцессорные устройства РЗА серии РС83

Микропроцессорные устройства РЗА серии РС83 -А2.0

Назначение

Защита и автоматика линий 6-35 кВ.
Категории: Вся продукция, Микропроцессорные устройства РЗА серии РС83, Устройства релейной защиты и автоматики

Особенности устройства
Устройство может иметь двухфазное или трехфазное исполнение (см. информацию для заказа).
Двухфазное исполнение предназначено для использования в сети с малыми токами замыкания на землю, а трехфазное обычно используется в сети большими токами замыкания на землю.
Для любой ступени МТЗ может быть назначена работа с независимой или с любой из 7 видов зависимых ампер-секундных характеристик.
Для любой ступени МТЗ может быть введена или выведена блокировка по 2-й гармонике тока, позволяющая отстроится от броска тока намагничивания при включении выключателя.
В двухфазном исполнении устройства каждая из ступеней ЗНЗ может быть назначена на работу по измеренному или расчетному току 3Iо, а в трехфазном исполнении – только по расчетному.
При работе по измеренному току 3Iо диапазон уставок по току ЗНЗ может быть от 0,004 А (вторичное значение) для обеспечения высокой чувствительности в сети с малыми токами замыкания на землю.
При работе по расчетному току 3Iо диапазон уставок ЗНЗ может быть до 120 А (вторичное значение), для работы в сети с большими токами замыкания на землю (глухозаземленная нейтраль).
