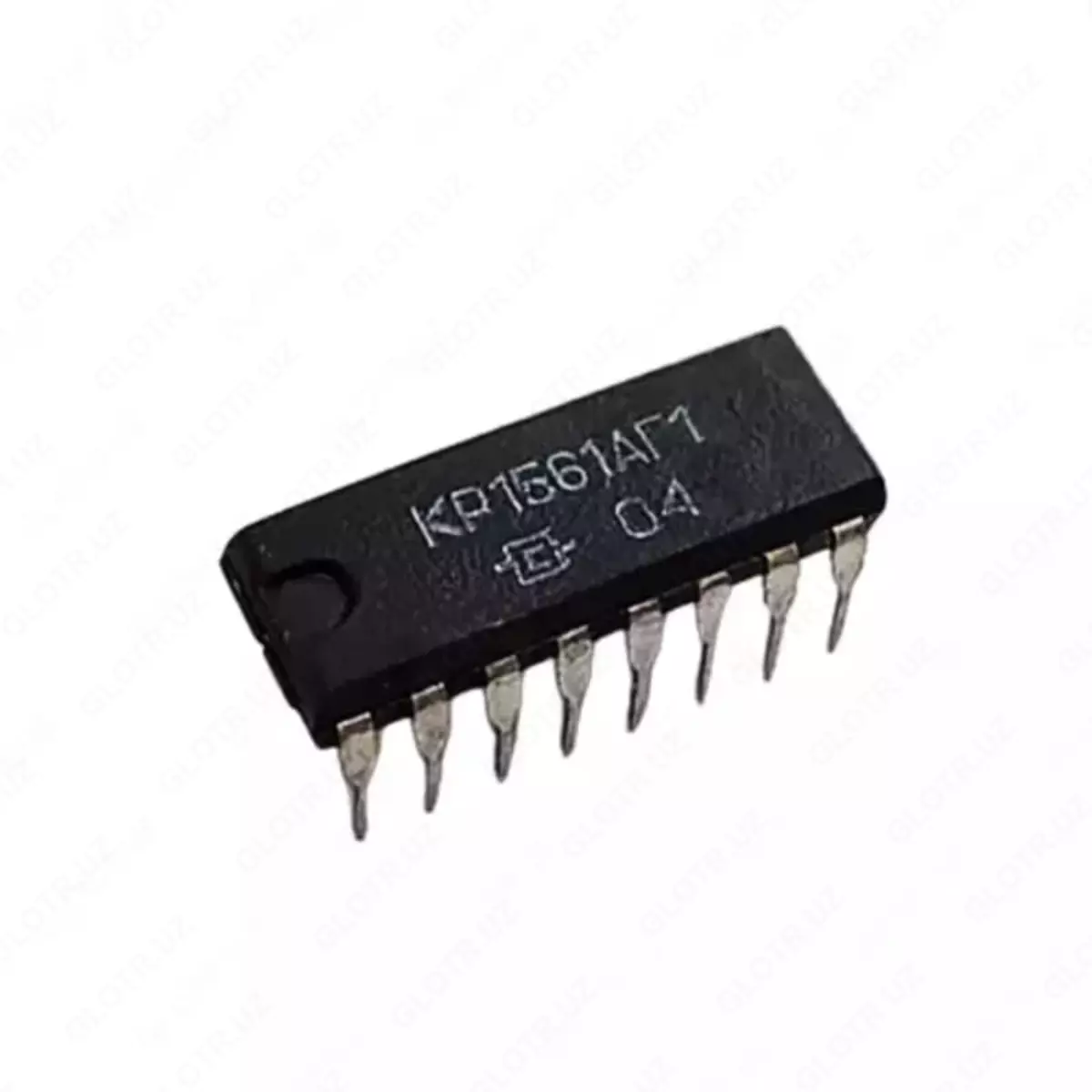

Микросхема 1561АГ1 (Арт. - 1140138)

В наличии Код: P-1134842

31 000 сум / упак

Показать телефон Позвонить Написать Написать

Характеристики

Микросхема 1561АГ1

компонент с двумя моностабильными мультивибраторами

Показать все

Описание

Микросхема 1561АГ1 представляет собой компонент с двумя моностабильными мультивибраторами, предназначенный для генерации стабильных импульсов в электронных схемах. Она широко используется в системах автоматизации, цифровой электронике и устройствах, где необходим точный контроль длительности сигналов.

Микросхема имеет 16 выводов, каждый из которых выполняет конкретную функцию. Выводы 1, 8 и 15 являются общими и обеспечивают заземление или подключение к источнику питания. Выводы 2 и 14 отвечают за установку длительности импульса; подключение резистора и конденсатора позволяет настраивать время сигнала в соответствии с требованиями приложения.

Выводы 3 и 13 — входы "установка 0", задающие начальное состояние мультивибраторов при подаче низкого уровня сигнала. Выводы 4, 5, 11 и 12 предназначены для запуска мультивибраторов фронтом или спадом сигнала. Выводы 6, 9 и 10 обеспечивают выход прямого и инверсного сигнала, пригодного для подключения к другим компонентам системы.

Микросхема поддерживает широкий диапазон напряжения питания от 3 до 18 В. Выходное напряжение в низком уровне составляет менее 0,05 В при питании 5 В и входном сигнале 0, а в высоком уровне превышает 4,95 В. Надежность, стабильность и гибкость настройки делают 1561АГ1 идеальным выбором для разнообразных электронных приложений.

Преимущества

Генерация стабильных импульсов с высокой точностью
Регулировка длительности импульса с помощью внешних резисторов и конденсаторов
Два независимых моностабильных мультивибратора
Широкий диапазон рабочего напряжения от 3 до 18 В
Выходы прямого и инверсного сигнала для гибкого подключения

Технические характеристики

Параметр	Значение
Тип	Два моностабильных мультивибратора
Количество выводов	16
Напряжение питания	3–18 В
Выходное напряжение низкий	<0,05 В при Vcc=5 В, вход=0
Выходное напряжение высокий	>4,95 В при Vcc=5 В, вход=0
Входы установки	3, 13
Входы запуска	4, 5, 11, 12
Выходы	6, 9, 10
Применение	Генерация стабильных импульсов, цифровая электроника, системы автоматизации

5 часто задаваемых вопросов

Для чего предназначена микросхема 1561АГ1?
Для генерации стабильных импульсов с управлением длительностью сигнала
Сколько мультивибраторов в микросхеме?
Два независимых моностабильных мультивибратора
Как регулируется длительность импульса?
С помощью внешнего резистора и конденсатора, подключаемых к выводам 2 и 14
Какой диапазон рабочего напряжения?
От 3 до 18 В
Какие выводы обеспечивают прямой и инверсный выход сигнала?
Выводы 6, 9 и 10
