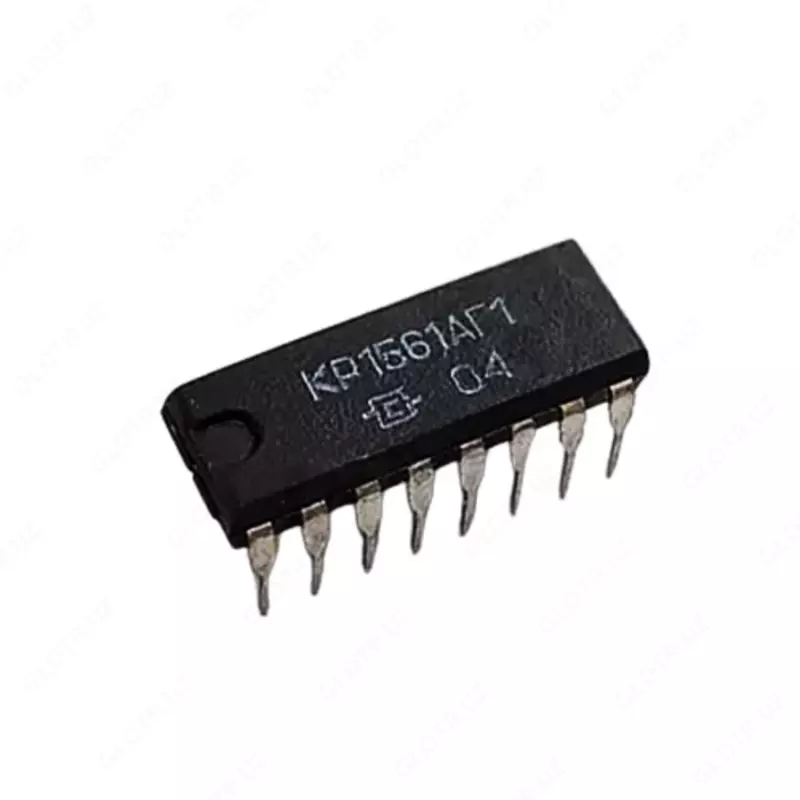

Введение: Микросхема 1561АГ1 - это компонент с двумя моностабильными мультивибраторами, предназначенный для создания стабильных импульсов. В этой статье мы рассмотрим основные характеристики этой микросхемы, ее подключение и возможности применения в различных областях.

Микросхема 1561АГ1 имеет 16 выводов, каждый из которых выполняет свою функцию. Выводы 1, 8 и 15 являются общими и обеспечивают заземление или подключение к источнику питания.

Выводы 2 и 14 отвечают за установку длительности импульса. Подключение резистора и конденсатора к этим выводам позволяет настраивать длительность импульса в соответствии с требованиями приложения.

Выводы 3 и 13 - входы "установка 0", которые используются для задания начального состояния мультивибраторов. Подача низкого уровня сигнала на эти входы устанавливает начальное состояние.

Выводы 4, 5, 11 и 12 отвечают за запуск мультивибраторов. Мультивибраторы можно запустить фронтом или спадом сигнала, подаваемого на соответствующие входы.

Выводы 6, 9 и 10 представляют собой выходы прямого и инверсного сигнала, генерируемого мультивибраторами. Они могут быть использованы для подключения к другим компонентам системы.

Микросхема 1561АГ1 обладает широким диапазоном напряжения питания от 3 до 18 В. Выходное напряжение в низком уровне составляет менее 0,05 В при напряжении питания 5 В и входном сигнале 0. Выходное напряжение в высоком уровне составляет более 4,95 В при тех же условиях.
