Микросхема 74HC595 (Арт. – 1140136)

В наличии Код: P-1134830

6 000 сум / упак

Показать телефон Позвонить Написать Написать

Характеристики

Микросхема 74HC595

Позволяет уменьшить количество управляющих пинов микроконтроллера

Показать все

Описание

Микросхема 74HC595 представляет собой сдвиговый регистр с последовательным вводом и параллельным выводом, позволяющий расширять количество выходов микроконтроллера, используя всего несколько управляющих пинов. Это делает её незаменимой для проектов автоматизации, управления светодиодами и электронных панелей, где требуется эффективное управление большим количеством выходов при минимуме подключений.

Микросхема оснащена 8 выходами Q0-Q7 и дополнительным выходом Q7″ для каскадного соединения нескольких регистров. Управляющие пины MR, OE, SHCP, STCP и DS обеспечивают точное управление данными и их параллельный вывод. Внутренний регистр надежно хранит информацию, позволяя быстро и стабильно передавать данные на внешние устройства. Питание микросхемы составляет 4,5–5,5 В, обычно используется 5 В, что обеспечивает совместимость с TTL и CMOS логикой.

74HC595 широко применяется для управления светодиодными матрицами, расширения выходов микроконтроллеров и создания различных электронных панелей. Поддержка каскадного соединения позволяет объединять несколько микросхем для управления большим числом выходов без увеличения числа управляющих пинов. Быстрый параллельный вывод данных и надежное хранение информации делают эту микросхему удобной и эффективной для любых проектов автоматики.

Преимущества

Позволяет уменьшить количество управляющих пинов микроконтроллера
Поддержка каскадного соединения нескольких микросхем
Быстрый параллельный вывод данных
Надежное хранение данных во внутреннем регистре

Технические характеристики

Параметр	Значение
Тип	Сдвиговый регистр с последовательным вводом и параллельным выводом
Количество выходов	8 (Q0–Q7)
Дополнительный выход	Q7″ для каскадного соединения
Управляющие пины	MR, OE, SHCP, STCP, DS
Напряжение питания	4,5–5,5 В (обычно 5 В)
Совместимость	TTL/CMOS
Применение	Управление светодиодами, расширение выходов микроконтроллеров, электронные панели, проекты автоматики

5 часто задаваемых вопросов

Как работает 74HC595?
Микросхема принимает данные последовательно через пины DS и SHCP, сохраняет их во внутреннем регистре и выводит параллельно на Q0-Q7 с помощью STCP
Можно ли соединять несколько микросхем 74HC595?

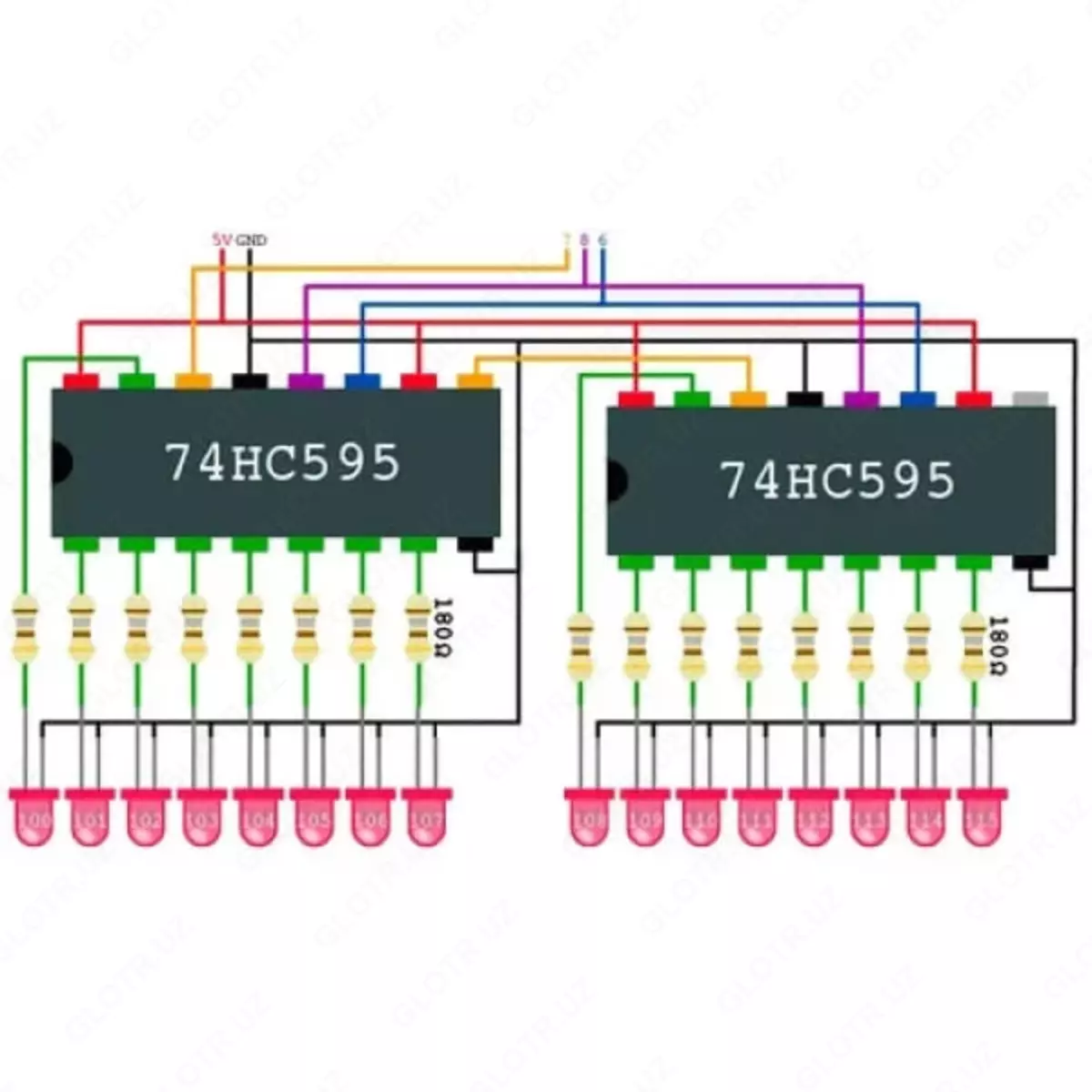

Да, для расширения количества выходов используется дополнительный выход Q7″, который соединяется с входом следующей микросхемы
Какие управляющие пины у 74HC595?
MR — сброс регистра, OE — разрешение выхода, SHCP — сдвиговой такт, STCP — тактовый пин вывода, DS — данные
Где применяют 74HC595?
Микросхема используется для управления светодиодными матрицами, расширения выходов микроконтроллеров и в проектах, где требуется много выходных линий при ограниченном числе управляющих пинов
Какое напряжение питания у 74HC595?
Обычно микросхема работает от 5 В, допустимый диапазон питания — 4,5–5,5 В
