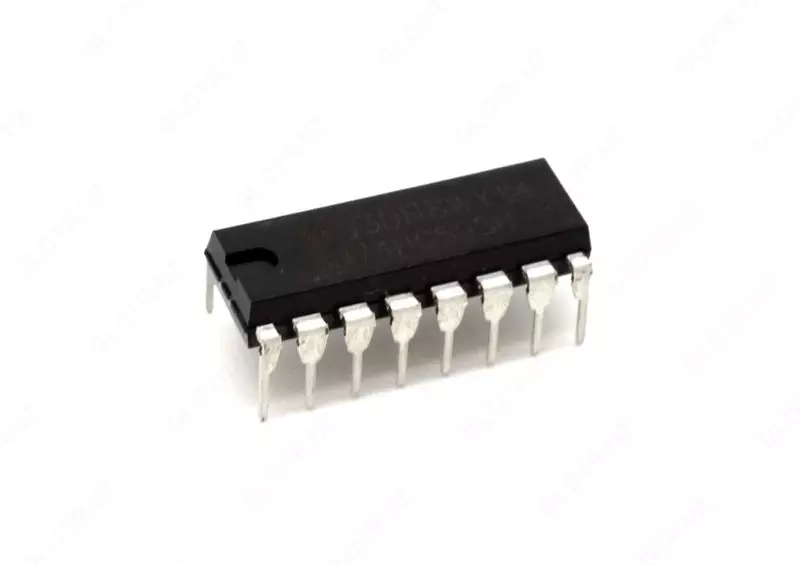

Микросхема 74HC595 (не 74НС595) является сдвиговым регистром сдвига с последовательным вводом и параллельным выводом. Она широко используется в электронике для управления большим количеством выходных пинов с использованием всего нескольких контрольных пинов от микроконтроллера или другого источника данных.

Основные особенности микросхемы 74HC595 включают:

1. Последовательный ввод данных: Данные передаются в микросхему посредством последовательного ввода (сдвига) через пин данных (DS) и сдвигового такта (SHCP).

2. Хранение данных: После передачи данных они хранятся во внутреннем регистре микросхемы.

3. Параллельный вывод данных: Данные могут быть выведены параллельно на выходные пины (Q0-Q7) с использованием пина такта вывода (STCP). Параллельный вывод происходит одновременно и мгновенно.

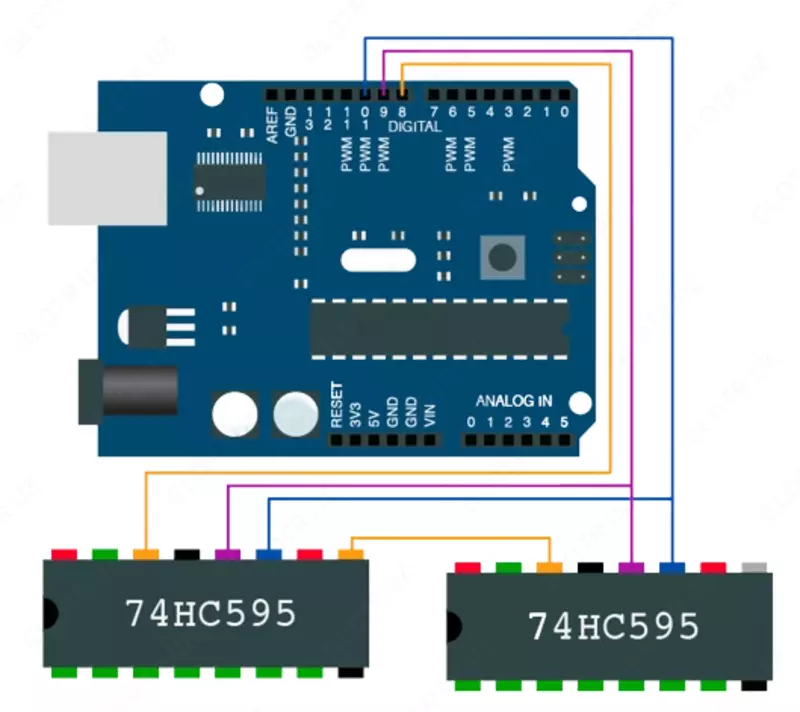

4. Дополнительный выход: Микросхема также имеет дополнительный выходной пин (Q7') для возможности каскадного соединения нескольких микросхем для расширения количества выходов.

5. Управление: Кроме пинов данных, сдвигового такта и такта вывода, микросхема также имеет пины управления (MR - сброс регистра, OE - разрешение вывода, и другие), которые позволяют контролировать работу микросхемы.

Микросхема 74HC595 позволяет значительно уменьшить количество необходимых пинов для управления большим количеством устройств или светодиодов. Она нашла широкое применение в проектах электроники, где требуется управление множеством выходных устройств с ограниченным количеством пинов микроконтроллера.
