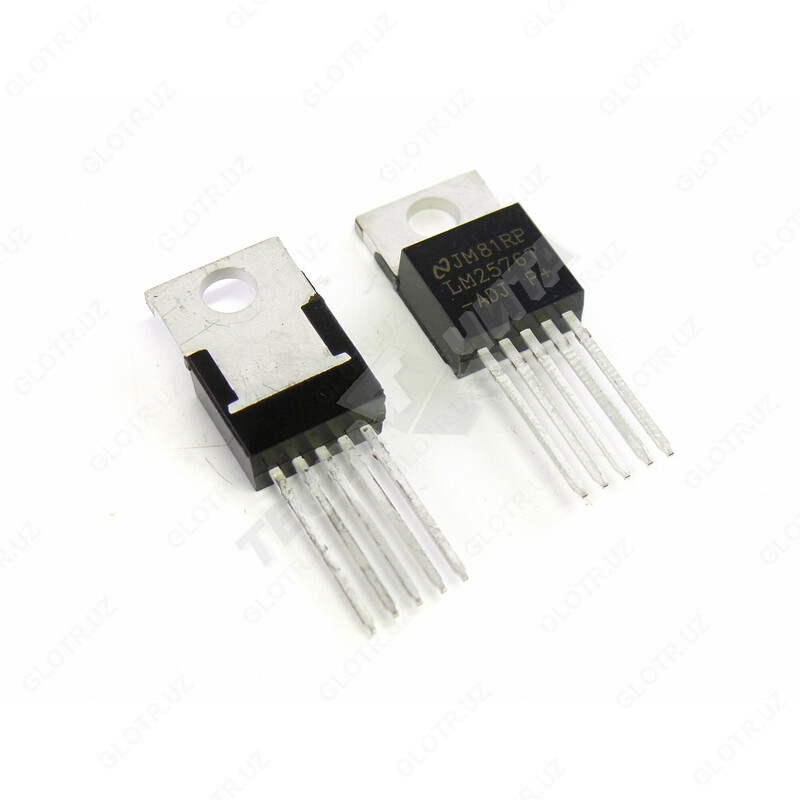

Различные адаптеры и стабилизаторы напряжения являются одной из самых популярных тем среди радиолюбителей. Представленный в данной статье стабилизатор построен на популярной микросхеме LM2576, выпускаемой National Semiconductor. В своем корпусе она содержит практически все элементы высококачественного импульсного стабилизатора.
Микросхема LM2576 в своей структуре имеет систему защиты, которая предотвращает перегрев и повреждение структуры выходного транзистора вследствие перегрузки.
Особенность LM2576
- Версии с фиксированным выходным напряжением на 3,3 В, 5,0 В, 12 В, 15 В
- Версия с регулируемым напряжением: от 1,23 до 37 В ± 4%
- Выходной ток до 3,0 A
- Широкий диапазон входного напряжения: до 45В
- Для работы LM2576 достаточно всего четыре внешних компонента
- Фиксированная частота внутреннего генератора 52 кГц
- Высокая эффективность
- Применение легкодоступных типовых индуктивностей
- Защита по температуре и по току
Распиновка LM2576
Скачать dataseet LM2576 (244,4 KiB, скачано: 2 565)
Принципиальная схема применения LM2576 в качестве источника питания показана ниже.
В данном случае, к стандартной схеме подключения из datasheet, был добавлен выпрямительный мост, светодиод играющий роль индикатора и конденсатор C1 в качестве фильтра входного напряжения.
