МИКРОСХЕМА LM7805

Микросхема LM7805 является положительным регулятором напряжения, предназначенным для стабилизации выходного постоянного напряжения на уровне +5 вольт. Эта микросхема широко используется в электронных устройствах, где требуется надежная и стабильная подача положительного напряжения.

Микросхема LM7805 предоставляет выходное напряжение +5 В с точностью ±5%, что делает ее идеальным выбором для множества приложений, включая электронику в автомобилях, бытовую технику, аудио/видео устройства и многое другое. Она может поддерживать ток до 1 А, что обеспечивает достаточную мощность для питания большинства низкомощных электронных компонентов.

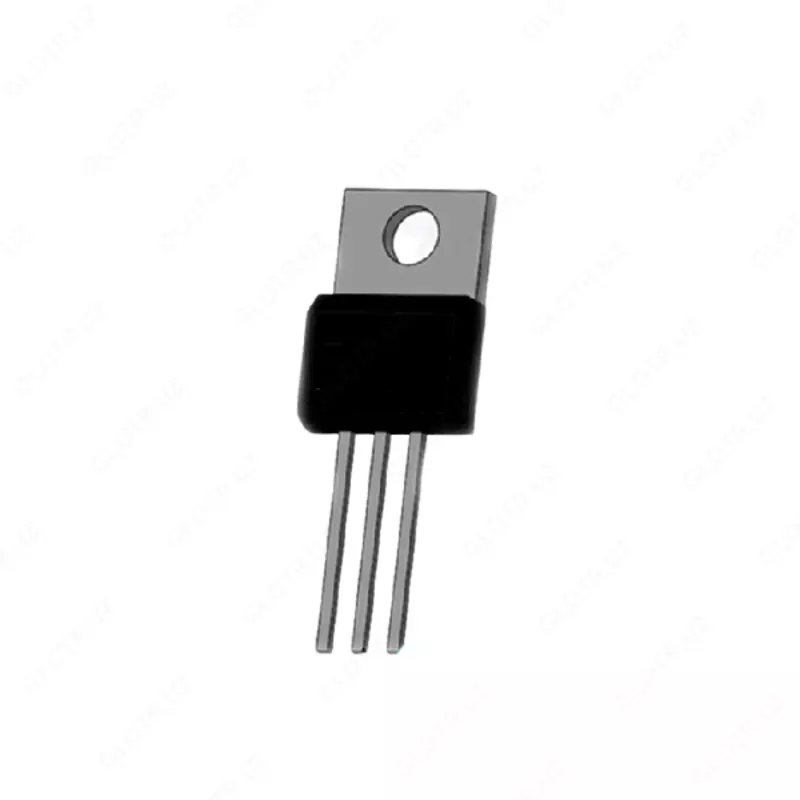

Микросхема LM7805 доступна в различных вариантах корпусов, включая TO-220, TO-220FP, TO-3, TO-92 и другие. Корпусы TO-220 и TO-3 предоставляют хорошую теплоотдачу, что позволяет эффективно отводить тепло от микросхемы при работе с высокими нагрузками.

Преимущества использования микросхемы LM7805:

1. Стабильное выходное напряжение: Микросхема обеспечивает точное и стабильное положительное напряжение +5 В, что гарантирует надежную работу подключенных компонентов.
2. Широкий диапазон применения: LM7805 может быть использована во множестве электронных устройств, от простых схем до более сложных систем.
3. Защитные функции: Микросхема включает в себя встроенные защитные функции, такие как защита от перегрева и короткого замыкания, что повышает надежность и безопасность системы.
4. Легкость в использовании: LM7805 проста в подключении и настройке, что делает ее доступной даже для начинающих электронщиков.

При использовании микросхемы LM7805 важно следовать рекомендациям производителя и обеспечивать правильное охлаждение микросхемы, особенно при работе с высокими токами или в условиях повышенной температуры. Это поможет гарантировать стстабильную работу микросхемы и предотвратить ее перегрев.

LM7805 является одной из наиболее распространенных микросхем регуляторов напряжения, доступных на рынке. Она широко применяется в различных проектах электроники, включая источники питания, устройства питания для микроконтроллеров и других цифровых компонентов, а также в схемах усиления и фильтрации.

При разработке электронных устройств с использованием микросхемы LM7805 рекомендуется учесть следующие моменты:

1. Входное напряжение: Микросхема требует входное напряжение не менее +7 В для обеспечения надлежащей работы и стабильности выходного напряжения. Поэтому входное напряжение должно быть выше 7 В, чтобы учесть падение напряжения на внутренних элементах микросхемы.

2. Выходной конденсатор: Для обеспечения стабильной работы и снижения шумов в выходном напряжении, рекомендуется подключить конденсатор ёмкостью 0.33 мкФ - 0.1 мкФ параллельно выходу микросхемы. Это помогает сгладить пульсации и улучшить стабильность напряжения.

3. Теплоотвод: Микросхема LM7805 может генерировать тепло во время работы, особенно при больших разницах между входным и выходным напряжением или при больших токах. Поэтому необходимо обеспечить хорошую систему охлаждения, например, с использованием радиатора или вентилятора, чтобы предотвратить перегрев микросхемы.

4. Защита от перегрузки: Микросхема LM7805 обычно имеет встроенную защиту от перегрузки и короткого замыкания. Однако, в случае работы с большими токами или в экстремальных условиях, рекомендуется использовать внешние защитные элементы, такие как предохранители или ограничители тока, чтобы защитить микросхему и остальные компоненты схемы.
