Микросхема ОПТО РС 817 (Арт. - 1140140)

В наличии Код: P-1134847

43 000 сум / упак

Показать телефон Позвонить Написать Написать

Характеристики

Микросхема ОПТО РС 817

Высокая долговечность и стабильность сигнала

Показать все

Описание

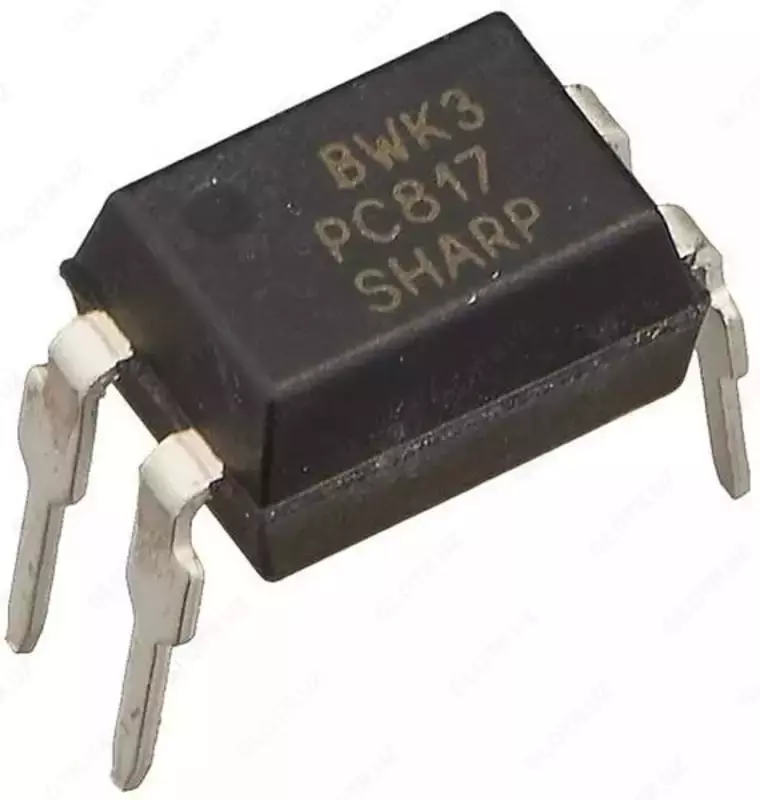

Микросхема PC817 представляет собой оптрон с гальванической развязкой, предназначенный для передачи сигнала между входной и выходной цепями без прямого электрического соединения. Оптрон широко применяется в системах автоматизации, электронных схемах управления и бытовой технике, где требуется надежная изоляция между цепями.

PC817 выпускается в четырехконтактном корпусе DIP-4 для поверхностного или сквозного монтажа. Контакт с вдавленной точкой указывает на анод встроенного светодиода, следующий контакт — катод, третий и четвертый выводы — эмиттер и коллектор фототранзистора соответственно. Такая распиновка обеспечивает удобство подключения и надежность работы устройства.

Оптрон имеет широкие диапазоны рабочих параметров. Предельная рассеиваемая мощность составляет до 200 мВт, изоляционное напряжение до 5000 В, рабочая температура от -30 до +100 °C, температура хранения от -30 до +125 °C. Для входа допустим прямой ток до 50 мА, пиковый до 1 А при коротких импульсах, обратное напряжение до 6 В. Для выхода коллектор-эмиттерное напряжение до 35 В, обратное до 6 В, коллекторный ток до 50 мА, рассеиваемая мощность на коллекторе до 150 мВт. У последних версий серии PC817X компании Sharp выходное напряжение достигло 80 В при рассеиваемой мощности до 200 мВт.

Преимущества

Гальваническая развязка между входом и выходом
Надежная работа при широком диапазоне температур
Поддержка поверхностного и сквозного монтажа
Высокая долговечность и стабильность сигнала
Совместимость с различными электронными схемами

Технические характеристики

Параметр	Значение
Тип	Оптрон (гальваническая развязка)
Корпус	DIP-4
Количество выводов	4
Напряжение изоляции	До 5000 В
Рабочая температура	-30…+100 °C
Температура хранения	-30…+125 °C
Питание входа	Прямой ток до 50 мА, пиковый до 1 А, обратное напряжение до 6 В
Выходные параметры	VCEO до 35 В, обратное до 6 В, IC до 50 мА, PС до 150 мВт
Предельная рассеиваемая мощность	PTOT до 200 мВт
Применение	Автоматизация, управление, бытовая электроника

5 часто задаваемых вопросов

Что такое PC817?
Оптрон с гальванической развязкой для передачи сигналов между цепями без прямого контакта
Сколько выводов у микросхемы?
Четыре вывода в корпусе DIP-4
Как определяется анод светодиода?
Контакт с вдавленной точкой указывает на анод
Какой диапазон рабочих температур?
От -30 до +100 °C
Каковы предельные значения входных и выходных параметров?
Вход: IF до 50 мА, IFM до 1 А, VR до 6 В; выход: VCEO до 35 В, IC до 50 мА, PC до 150 мВт
