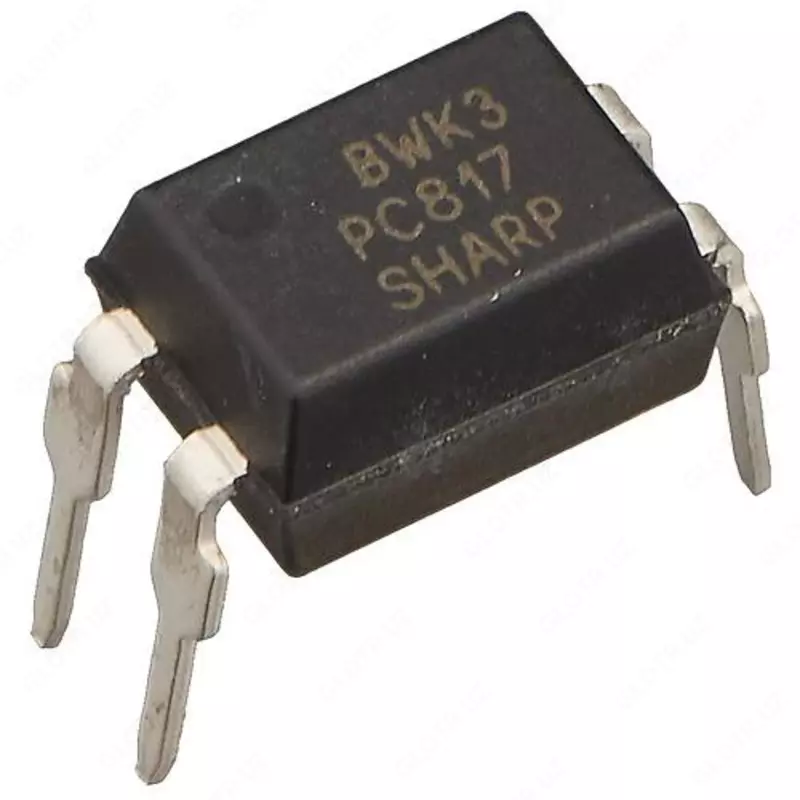

Распиновку у РС817 определить несложно. Он изготавливается в четырехконтактном DIP-корпусе (DIP-4). Встречается как для поверхностного, так и для дырочного монтажа. Один из контактов отмечен вдавленной точкой, которая указывает на анод внутреннего светодиода. Ножки нумеруются против часовой стрелки. Следующим по счёту является катод. Третий и четвертый выводы соответственно: эмиттер и коллектор фототранзистора.

Технические характеристики Как известно, входная и выходная цепь оптрона разъединены гальванической развязкой, т.е. физически они не соединены. Параметры устройства задаются характеристиками внутренних светодиода (входа) и фототранзистора (выхода). Они определяют возможность использования опторпары в том или ином электроприборе. Абсолютные-максимальные Рассмотрим максимальные значения параметров PC817 (при Та= +25ОС): общие: предельная мощность рассеивания (PTOT) до 200 мВт; напряжение изоляции (VISO) до 5000 В; температура: работая (TOPR) от -30 до 100 oС; хранения (TSTG) от -30 до 125 oС; пайки (TSOL) до 250 oС (до 10 сек.); для входа (input): ток: прямой (IF) до 50 мА; пиковый (IFM) до 1 А (при длительности импульса <100 мкс и рабочем цикле 0,001); обратное напряжение (VR) до 6 В; рассеиваемая мощность (P) до 70 Вт; для выхода (output): напряжение коллектор-эмиттер (VCEO) до 35 В; обратное (Veco) до 6 В; коллекторный ток (IC) до 50 мА; мощность рассеиваемая на коллекторе (PС) до 150 Вт. С ростом температуры окружающей среды эти показатели резко снижаются. Следует также учесть, что у последних версий оптрона серии pc817x компании Sharp максимальное выходное напряжение (VF) выросло до 80 В, при рассеиваемой мощности (PTOT) до 200 Вт.
