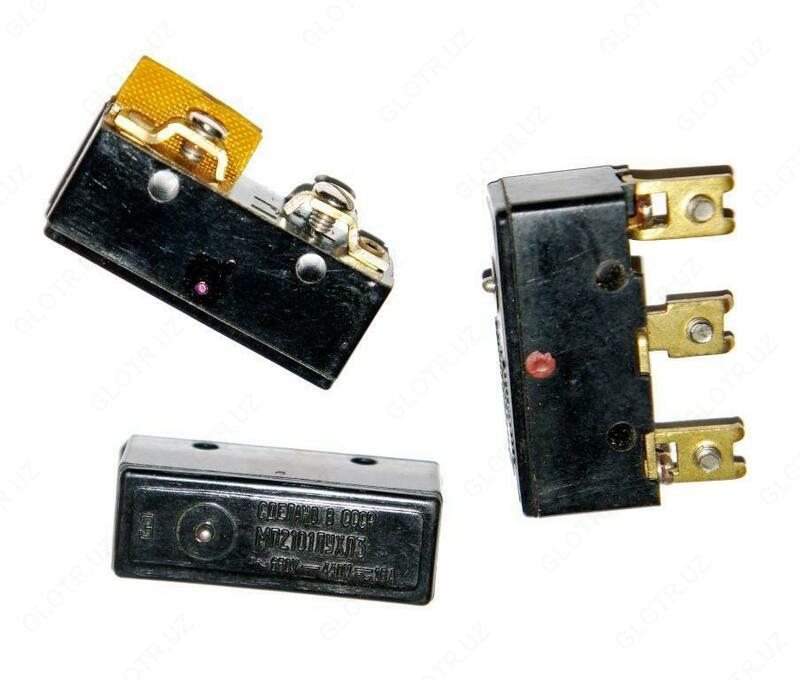

Микровыключатель МП-2101 ЛТ3 , МП-2101 ЛУХЛ3

В наличии Код: P-0633212

от 1 000 сум / шт.

Связаться с продавцом

Описание

Микровыключатели МП 2000 предназначены для коммутации цепей управления переменного тока напряжением до 660 В частотой 50…60 Гц и постоянного тока напряжением до 440 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Серия включает в себя три модели, которые классифицируются в зависимости от вида привода, способа крепления монтажных проводников степени воздействия окружающей среды и.т.д. согласно структуре условного обозначения.

СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МП 21ХХЛХХХХ ХХХ Х

МП- микровыключатель
2 - номер серии
ХХ - вид привода (табл.2)
Л - индекс модернизации
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15543- 10 ( буквы и цифры)
ХХ - условное обозначение способа крепления монтажных проводов (цифры): 04-под пайку; 03-под винт.
Х - условное обозначение количества полюсов (цифра): 1 -2 полюса (1Р+1З).

· Х -(буква) условное обозначение группы износостойкости А-группа износостойкости 1

УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Номинальное значение климатических факторов по ГОСТ 15543 и ГОСТ 15150 при этом
- высота над уровнем моря не более 4300 м;
- температура окружающей среды от -40 до +80oC
- относительная влажность при 20 oC - 80%
В части коррозийной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150: 3 - для климатического исполнения УХЛ и 5 для - Т. Тип атмосферы II;
   Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; степень загрязнения микросреды 3 по ГОСТ Р 50030 . 5. I
   В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17516 . I;
   Рабочее положение в пространстве любое

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Таблица №1

Степень защиты по ГОСТ 14255 - 69		Со стороны привода I P40 Со стороны контактных выводов I P00
Механическая износостойкость, цикл		20 • 10 6 переключений для МП 2101 и МП 2102 10 • 10 6 переключений для МП 2106
Электрическая износостойкость, цикл		1,8•106 переключений для МП 2101, МП 2102 0,8•106 переключений для МП 2106
Время срабатывания, м С		40
Номинальное напряжение изоляции, В		660
Номинальный тепловой ток, в течение 1 сек., А		100
Ток короткого замыкания, А		150
Номинальное рабочее напряжение ( по ГОСТ Р 500 30.5.1), В	при переменном токе 50…60 Гц категория применения АС 14	40; 220; 380; 660
	при постоянном токе, категория применения DC - B	24; 27; 110; 220; 440
Номинальный рабочий ток, А	Переменный	1,6; 1,0; 0,6; 0,25
	Постоянный	0,6; 0,6; 0,25; 0,16; 0,06
Минимальный ток нагрузки, mА		40
Сечение проводника, подключаемого к контактному зажиму, мм2		одного: медный от 1,5 до 4 алюминиевый от 2,5 до 4
		двух: медный до 1,5 алюминиевый до 2,5
Сечение проводника, подключаемого под пайку, мм 2		один: медный от 0,5 до 1,5
		два: медных до 0,75
Величина прутящего момента воздействующего на выводы, Нм Не более		1,18
Срок гарантии		3 года

Значение ходов контактного элемента

Таблица №2

Тип выключателя	Привод	Рабочий ход, мм	Допол- нительный ход, мм	Дифферен- циальный ход, мм	Усилие срабатывания, Н
МП 2101 "Л"	Толкатель	0,4+0,3-0,2	0,2	0,07 ± 0,05	4 ± 2,5
МП 2102 "Л"	Толкатель с допол. раб. ходом	0,4+0,3-0,2	2,2	0,07 ± 0,05	4 ± 2
МП 2106 "М"	Рычаг	7 + 4	4	3 +1,25- 2,25	0,5 ± 0,25
