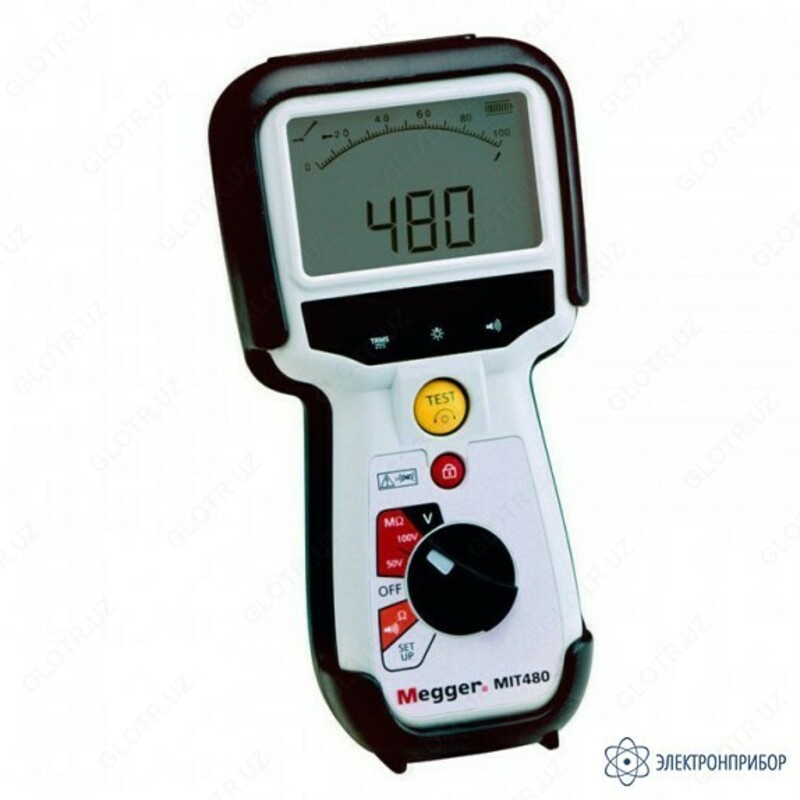

MIT480 — мегомметр

Описание мегаомметра MIT480:

Серия MIT480 приборов для измерения сопротивления изоляции компании Megger была разработана специально для промышленности связи. Тестеры изоляции и целостности цепей объединили в себе новейшие технологии измерений в этой области и новые конструктивные решения, обеспечившие создание самых современных приборов – компактных и удобных в эксплуатации. Серия тестеров MIT480 непосредственно заменяют хорошо зарекомендовавшую себя группу приборов BM80, предоставляют большие функциональные возможности при одновременном упрощении работы и обеспечивают более широкий спектр применения.

Тестеры серии MIT480:

• MIT480: тестер с испытательным напряжением 50 В, 100 В;
• MIT481: тестер с испытательным напряжением 50 В, 100 В, 250 В, 500 В 1000 В;
• MIT485: так же, как и у MIT481, плюс возможность перегрузки результатов испытаний.

Особенности мегаомметра MIT480:

Испытание изоляции:

• Испытательные напряжения. 50 В/100 В или от 50 В до 1000 В доступны в зависимости от типа прибора. Действительное испытательное напряжение отображается на маленьком цифровом индикаторе, а результаты испытания – на большом цифровом дисплее;
• Аналоговая дуговая шкала. На дисплее также отображается аналоговая шкала в форме дуги для воспроизведения отклика прибора;
• Ток утечки через изоляцию. MIT481 и MIT485 допо лнительно к испытательному напряжению отображают величину тока утечки через изоляцию;
• Измерение сопротивления изоляции. Доступен диапазон и с пытаний до 10 или 200 гигаом;
• Силиконовые испытательные провода. Необходимы для предотвращения ошибок при измерении сопротивления изоляции больше 10 гигаом;
• Функция запрета испытаний. Не допускает выполнение испытания для определения сопротивления изоляции, если во время испытания обнаружено напряжение, превышающее 75 В;
• Функция фиксации испытаний. Позволяет установить испытание изоляции на непрерывный режим тестирования;
• Тестирование по времени. MIT481 и MIT485 имеют опции для выполнения испытаний изоляции по времени.

Определение целостности цепи и измерения сопротивления:

• 200 мА или 20 мА. Доступны эти испытательные токи для проведения испытаний на целостность цепи. Испытательный ток 20 мА существенно увеличивает срок службы батарей питания;
• Режим автоматического тестирования (Auto test). При контакте с цепью позволяет реализовать возможность работы двумя руками, исключая необходимость нажатия кнопк и запуска испытаний;
• Функция обнуления сопротивления проводов. Компенсация (NULL) сопротивления проводов работает вплоть до величины сопротивления 9,99 Ω;
• Включение/отключение зуммера. Выбор с помощью кнопки;
• Границы сигнализации. Порог срабатывания звуковой сигнализации при нарушении целостности цепи может быть установлен по величине максимального сопротивления. Сопротивление ниже установленного порога приводит к появлению звукового сигнала. Настройка порога выполняется в пределах от 1 Ω до 20 Ω за 5 шагов;
• Диапазон измерения в килоомах. Расширяет возможности измерения сопротивления от 10 Ω до 1 МΩ.

Измерение емкости:

• Измерение емкости. Автоматический выбор диапазона измерения от 0,1 нФ до 10 мкФ. Результаты отображаются на главном цифровом дисплее;
• Длина кабеля. Отображается на вспомогательном дисплее. Длина кабеля рассчитывается по устанавливаемой образцовой погонной емкости кабеля (по умолчанию 50 нФ/км);
• Образцовая емкость кабеля. Переменная величина, необходимая для расчета расстояния, которая настраивается в пределах от 40 нФ/км до 60 нФ/км;
• Км или футы. Могут отображаться на дисплее в зависимости от единиц длины, выбранных в режиме настройки.

Напряжение и частота:

• Норма CAT IV. Применима для использования в цепях с напряжением до 600 В категории IV;
• Напряжение переменного тока. Измерение действительного среднеквадратического значения вплоть до 600 В;
• Напряжение постоянного тока. Измерение до 600 В;
• Автоматический выбор диапазона измерения. От 10 мВ до 600 В обеспечивает возможности широкого применения прибора и ввода сигналов от датчиков;
• Функция вольтметра по умолчанию. Включается при любой функции тестирования, если обнаружено напряжение в цепи.

Другие возможности приборов:

• Все тесты будут запрещены, если в цепи обнаружено напряжение больше 75 В;
• Неисправность предохранителя прибора не влияет на функции безопасности прибора;
• Резиновый чехол на существенно модифицированном корпусе из ABS (акрилонитрил-бутадиен-стирол) сочетает в себе функцию защиты от внешних ударов с возможностью надежного удерживания прибора;
• Требования к батареям питания – батареи 5 AA любого стандарта щелочные или никель-металлгидридная аккумуляторного типа;
• Состояние батареи питания постоянно отображается на экране дисплея.

Сохранение и перегрузка результатов:

Тестер MIT481 позволяет сохранять результаты испытаний с возможностью их вызова на экран. Простая структура хранения данных обеспечивает возможность индивидуального вызова экранных результатов по номер у испытания.

Тестер MIT485 поддерживает как функцию сохранения результатов испытаний, так и функцию их перегрузки. Результаты испытаний могут быть сохранены в приборе и последовательно перегружены в компьютер с установленной управляющей программой компании Megger.

Передача данных осуществляется по протоколу Bluetooth с помощью генератора Bluetooth в MIT485, который в ключается, когда в приборе выбран режим перегрузки.

ПРИМЕЧАНИЕ: PC для приема должен иметь функцию Bluetooth или разъем USB, вставленный в приемник Bluetooth. Приемлем приемник Bluetooth Класса II (дальность 10 м).

Безопасность:

Тестеры удовлетворяют международным нормам IEC1010-2, а также EN 61557 (не для модели MIT480, выходное напряжение которого <100 В). Обнаружение цепей, находящихся под напряжением, запрещает проведение испытаний для определения сопротивления изоляции и целостности цепи на цепях сна пряжением свыше 75 В. Функции детектирования цепей, находящихся под напряжением, работает даже при отказе защитного предохранителя.

Испытательные провода:

Испытательные провода, поставляемые вместе с тестерами серии MIT480, являются высококачественными силиконовыми проводами, которые необходимы при измерении сопротивления более 10 гигаом.
