Многофункциональные цифровые преобразователи ЦП8507

ЦП8507МНОГОФУНКЦИОНАЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ ЦП8507

Многофункциональные преобразователи измерительные цифровые предназначены для измерения электрических параметров 3-проводных и 4-проводных трехфазных сетей переменного тока частотой 50 Гц (действующих значений фазных токов; фазных и линейных напряжений; активной, реактивной, полной мощности, коэффициента мощности; частоты; всего 31 параметр), преобразования их в цифровой код и передаче по одному интерфейсу RS-485 для отображения на дополнительных индикаторах типа ИЦ8511/1 (см. п. 3.5) и по второму интерфейсу RS-485 на контроллер верхнего уровня автоматизированной системы диспетчерского управления, а также в зависимости от модификации для преобразования измеренных параметров в выходные аналоговые сигналы постоянного тока, измерения и регистрации активной и реактивной электрической энергии прямого и обратного направления (выполняют функцию счётчика электроэнергии, дополнительно 10 параметров по электроэнергии), контроля показателей качества электроэнергии по ГОСТ 32144-2013.

 Основная погрешность измерения частоты ±0,05%, других электрических параметров ±0,5%, класс точности по активной энергии 0,2S или 0,5S, по реактивной энергии 1,0.

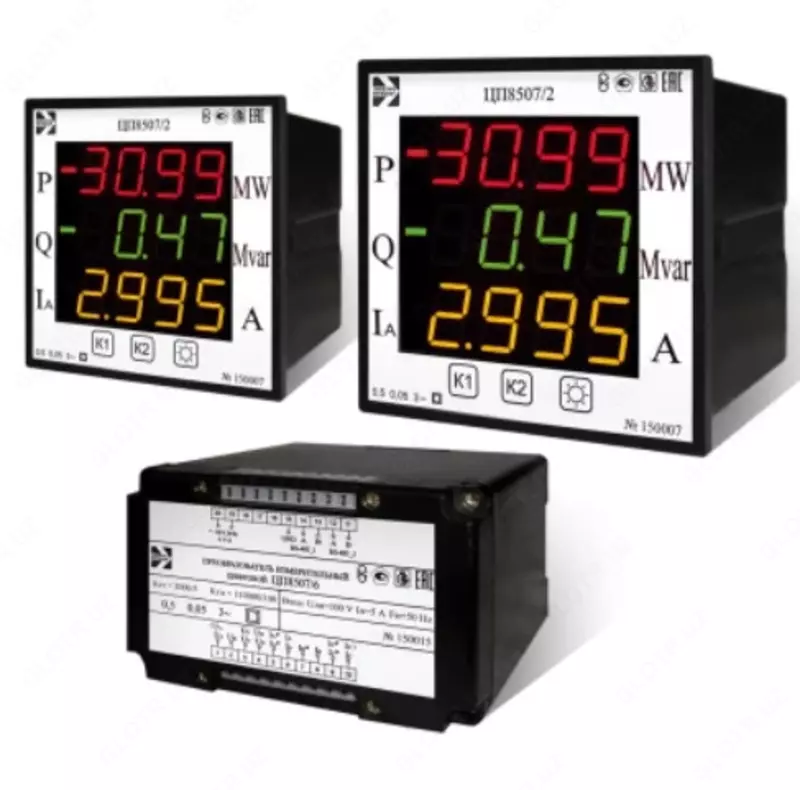

  Модификации ЦП8507/1,2,7,8 выполнены в щитовом исполнении, имеют трехстрочное светодиодное табло для отображения любых трёх измеренных параметров и преобразования их в три унифицированные аналоговые выходные сигнала постоянного тока (0-5)мА; (0±5)мА или (4-20)мА; (4-12-20)мА, модификации ЦП8507/9,10 такие же, но имеют комбинированное светодиодное табло для отображения (упрощенного листания) 10-ти параметров и без аналоговых выходных сигналов. Модификации ЦП8507/3-ЦП8501/6 предназначены для навесного монтажа и размещения на панелях или шкафах, не имеют цифровых табло и аналоговых выходных сигналов.

 Модификации ЦП8507/11-14 выполнены в щитовом исполнении и предназначены для измерения и регистрации активной и реактивной электрической энергии в прямом и обратном направлениях, показателей качества электрической энергии по ГОСТ 32144-2013 , измерения электрических параметров аналогично остальным модификациям.

Все модификации (кроме ЦП8501/5,6) имеют встроенный импульсный блок питания с входным постоянным напряжение от 105 до 300 В и переменным напряжением от 80 до 265 В, частотой 50 Гц.
