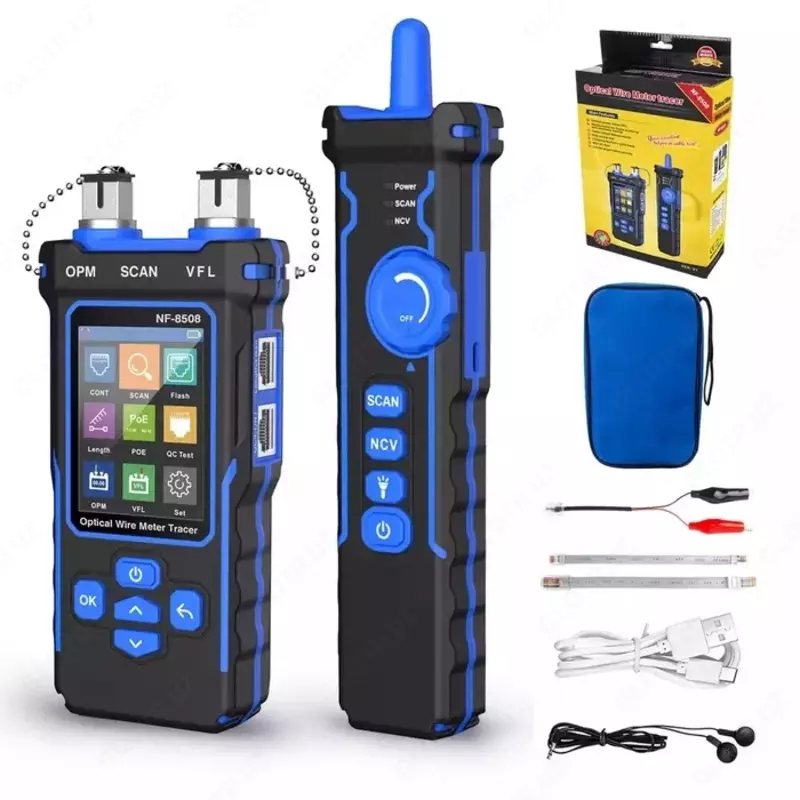

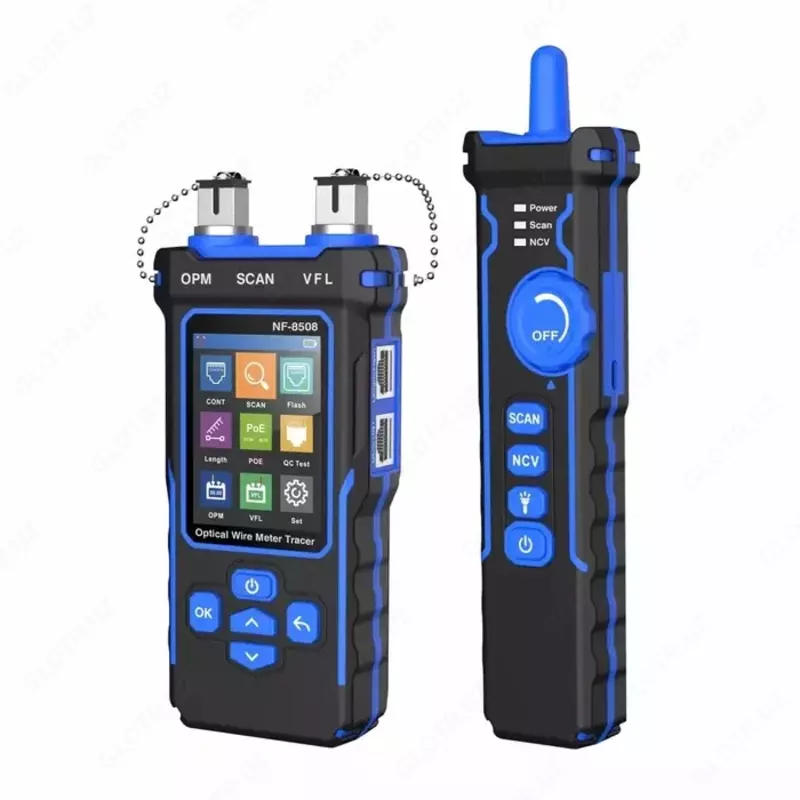

Многофункциональный кабельно-оптический тестер NF-8508

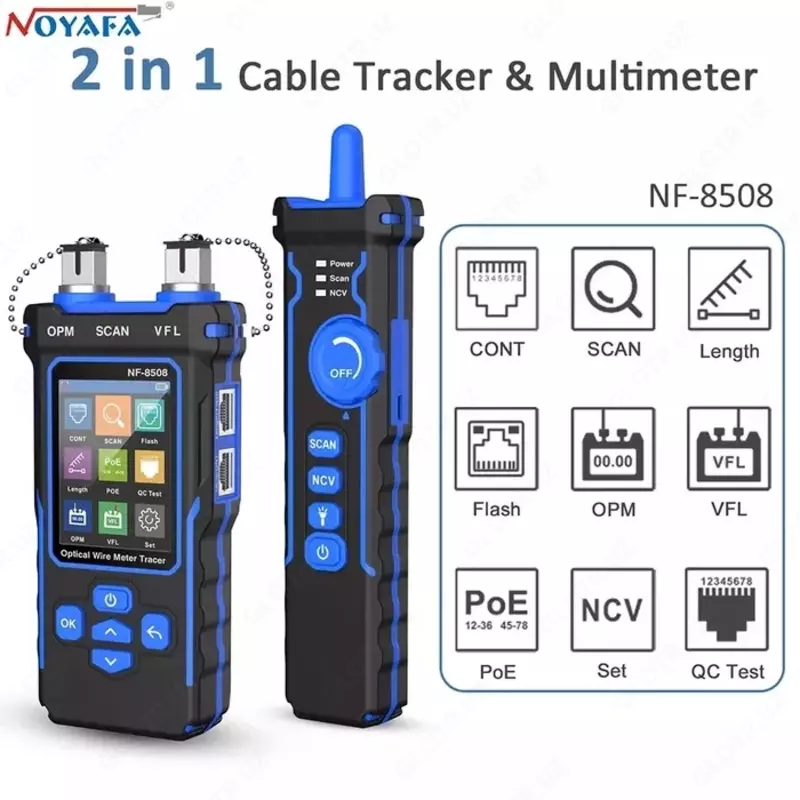

Функции передатчика

• Проверка целостности кабеля (прозвонка)

• Трассировка (сканирование) кабеля

• Функция мигания порта (Port Flash)

• Измерение длины кабеля

• Тест PoE

• Проверка качества обжима коннектора (QC для RJ45)

• OPM — измеритель оптической мощности

• VFL — функция визуального поиска повреждений волокна

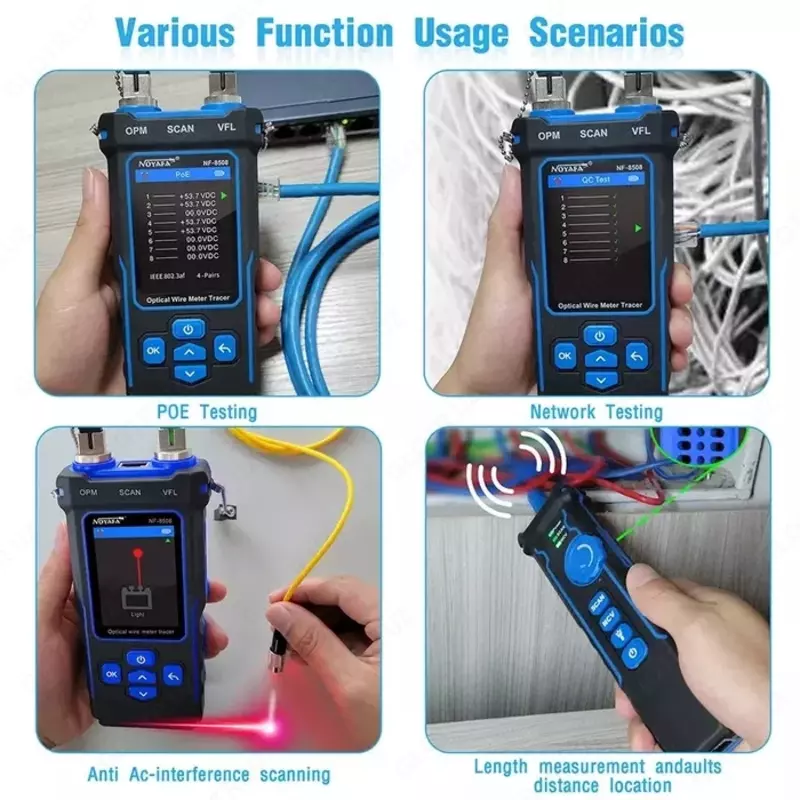

Тест PoE

• Автоматическое определение Midspan / Endspan

• Определение мощности по всем 8 жилам

• Автоматическое распознавание стандартных и нестандартных PoE-устройств

Оптический измеритель мощности (OPM)

• Поддержка длин волн: 850 / 1300 / 1310 / 1490 / 1550 / 1625 нм

• Переключение единиц измерения: dBm, dB, mW, μW, nW

• Кнопка REF (установка опорного значения)

Функция определения места повреждения (VFL)

• Обнаружение обрыва волокна

• Выявление плохих соединений

• Определение изгибов и трещин оптического волокна

Функции приёмника

• Регулировка чувствительности

• Трассировка до 300 м (экранированный кабель без нагрузки)

• Обнаружение NCV (бесконтактное определение напряжения)

• Встроенная подсветка

Бесконтактное обнаружение напряжения (NCV)

Приёмник может использоваться для определения наличия переменного напряжения в бытовой электропроводке.

Подсветка

Встроенная лампа для освещения рабочей зоны.

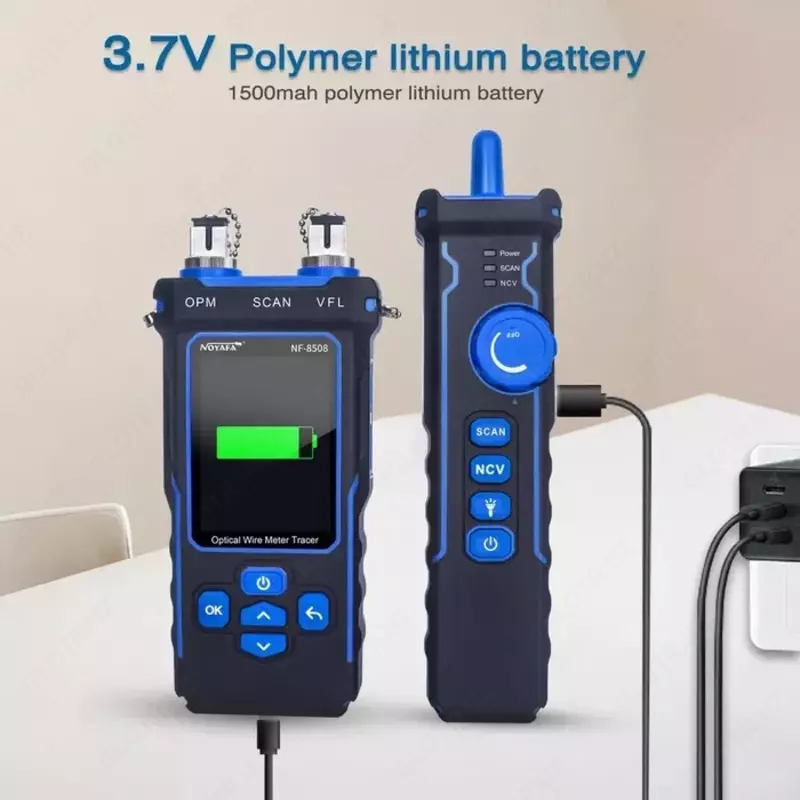

Питание

• Передатчик и приёмник оснащены встроенными литий-полимерными аккумуляторами 3,7 В, 1500 мА·ч

• Зарядка через Type-C

• Индикатор зарядки

• Индикатор низкого заряда батареи

Дополнительные настройки

• Подсветка дисплея: уровни 1 / 2 / 3

• Время подсветки: постоянно / 1 мин / 30 с / 15 с

• Автоотключение: 15 мин / 30 мин / 1 ч / 2 ч / выкл

• Режим VFL: быстрое мигание / медленное мигание / постоянный свет

Область применения

Подходит для обслуживания сетей телекоммуникаций, компьютерных сетей, а также других металлических проводников.

Технические характеристики

Общие данные

• Материал: ABS-пластик

• Тип кабеля: CAT5 / CAT6

• Максимальное напряжение тестирования: 60 В

• Вес упаковки: 586 г

• Размер упаковки: 24 × 16,5 × 5,5 см

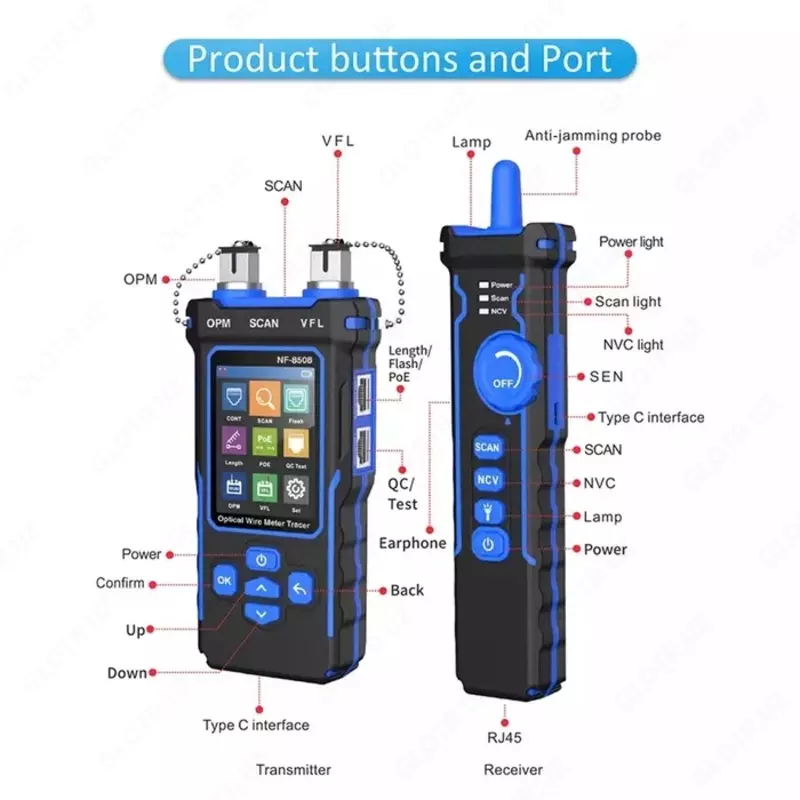

Передатчик

• Разъём: RJ45

• Дистанционная прозвонка: ≥ 300 м

• Проверка последовательности жил и неисправностей: Да

• Поддержка STP / UTP

• Индикация короткого замыкания: Да

• Защита от помех / нормальный режим: Да

• Частота аудиосигнала: 455 кГц

• Дальность аудиотрассировки: до 300 м (RJ45)

• Мощность VFL: 10 мВт

• Оптический измеритель мощности: 850/1300/1310/1490/1550/1625 нм

• Проверка обжима: RJ45, 8 жил, минимальная длина кабеля ≥ 10 см

• Предупреждение о низком заряде: 3,5 В ± 0,1 В (индикатор мигает)

• Питание: 3,7 В, 1500 мА·ч Li-Pol

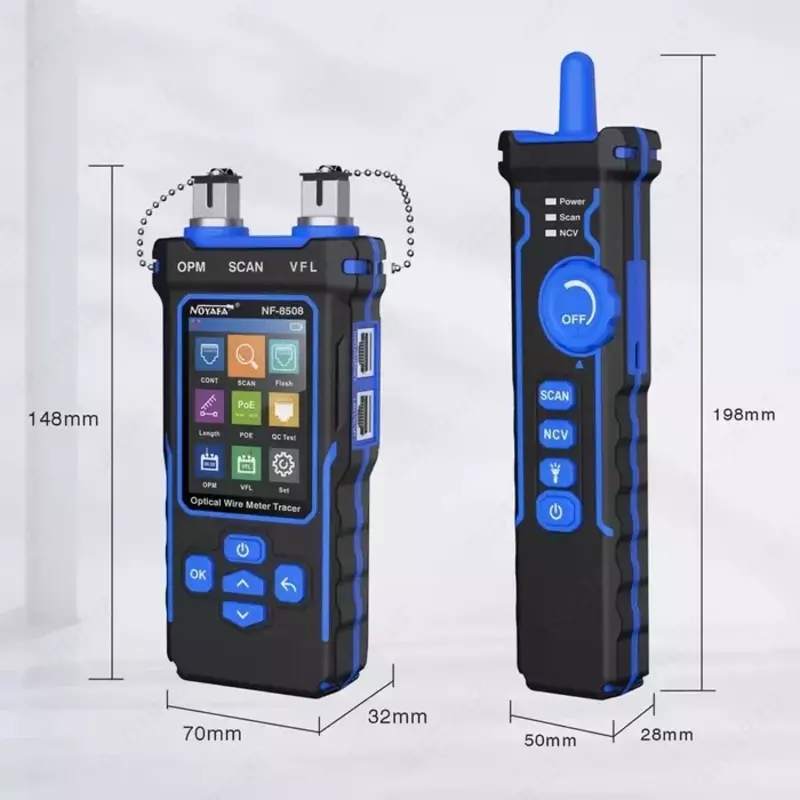

• Размеры: 148 × 70 × 32 мм

Приёмник

• Ток сканирования: ≤ 300 мА

• Дистанционная прозвонка: ≥ 300 м

• Обнаружение NCV: Да

• Подсветка: Да

• Предупреждение о низком заряде: Да

• Питание: 3,7 В, 1500 мА·ч Li-Pol

• Размеры: 198 × 50 × 28 мм
