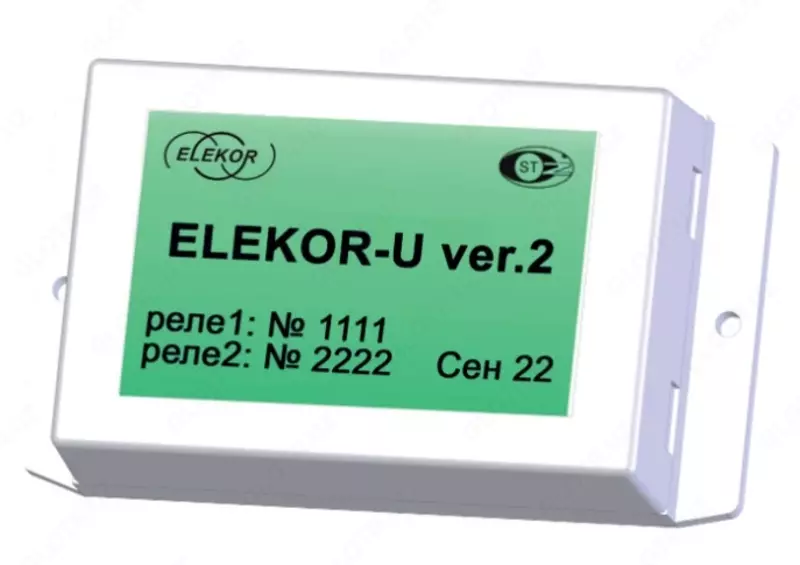

Модуль адресный управляющий ELEKOR-U ver.2

Модуль адресный управляющий ELEKOR-U ver.2

Модуль адресный управляющий содержит два реле (два адреса) и предназначен для формирования двух адресных управляющих сигналов пуска. Контроль пусковых цепей устройств пожарной автоматики, оповещения, пожаротушения, видеонаблюдения, включая внутреннюю цепь управляемого устройства. Применяется для совместной работы с охранно-пожарным прибором GAMMA-512.

Характеристики:

Занимает 2 адреса. Количество релейных выходов - 2 Информативность модуля - 3 ("Норма», «Неисправность управления (Нет питания нагрузки/Обрыв цепи управления)", "Нет связи"). Задержка передачи сообщений (кроме «Нет связи»), не более 1 сек. Контакты реле выдерживают:      -напряжение переменного тока, не более 250В,      -ток в активной нагрузке, при напряжении ≈220В, не более 1А,      -ток в активной нагрузке, при напряжении =24В, не более 5А. Ток контроля цепи управления:      -при напряжении 24В, не более 0,5 мА,      -при напряжении ≈220В, не более 1мА. Работоспособность в температурном диапазоне от -20°С до +70°С и относительной влажности 93% при температуре 40 °С. Габаритные размеры, не более 127х71х36мм. Масса, не более 0,15кг. Модуль подключают к двухпроводной адресной линии, по которой осуществляется его питание и обмен данными с АПКП. При программировании модулю присваивается два независимых для каждого реле адресных кода

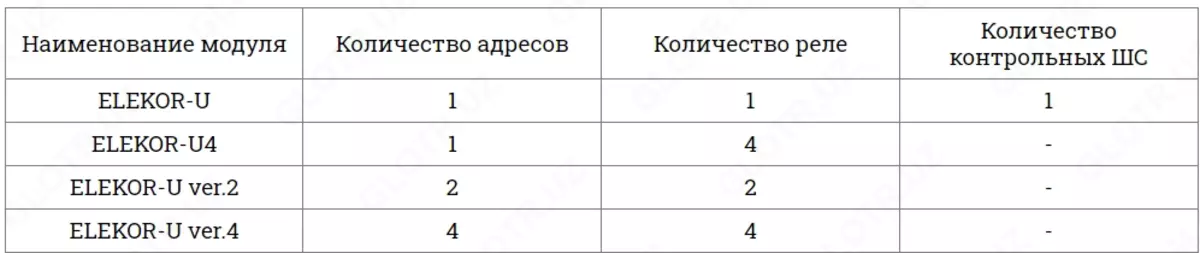

Различия модулей:

Скачать → Руководство по эксплуатации ELEKOR-U ver.2

Адресный модуль имеет два выхода реле (переключающие контакты), которые включаются по индивидуальным сигналам, установленным при программировании АПКП. Каждому реле может быть установлена индивидуальная логика работы в составе АПКП. Контролирует наличие напряжения питания управляемых устройств 12-220В и исправность цепи управления, включая внутреннюю цепь управляемого устройства. Релейные выходы могут работать как в импульсном, так и в постоянном режиме. В импульсном режиме работы модуль включает реле на 5 сек. В режиме постоянного включения при установках «Внимание», «Пожар» или «УПА» реле включено до отмены тревоги, для других сигналов - до восстановления соответствующего состояния.

  Схемы

  Скачать  →   Альбом типовых схем подключения устройств к "GAMMA-512" в формате PDF.

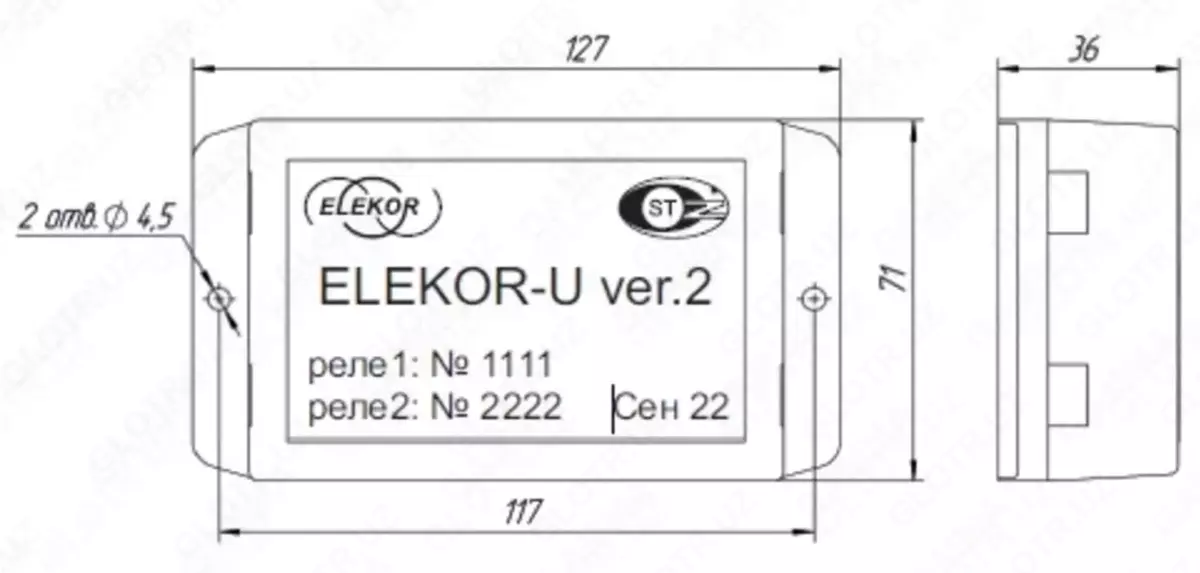

Габаритные и установочные размеры ELEKOR-U ver.2

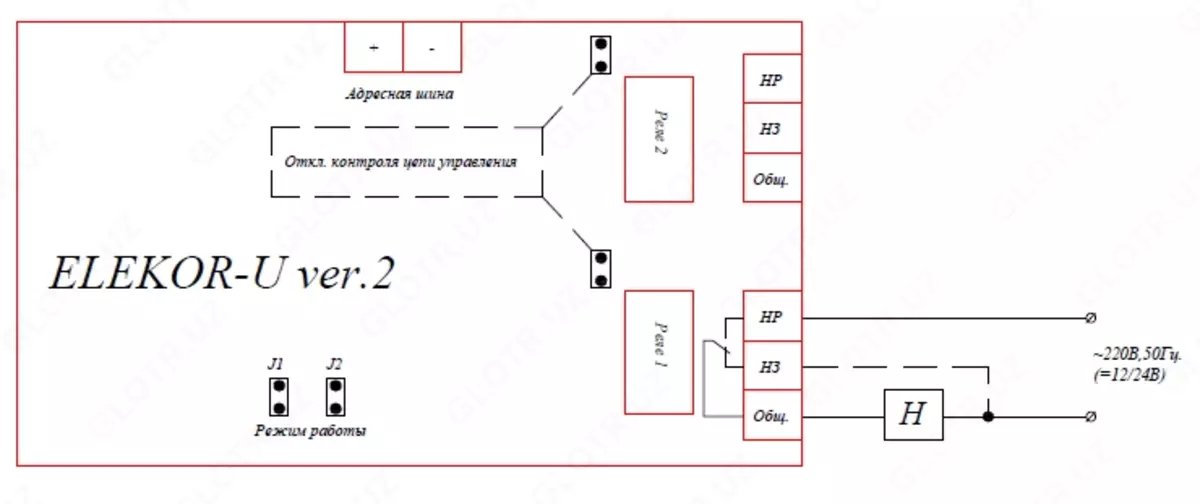

Расположение клемм и органов управления ELEKOR-U ver.2. Схема подключения к ELEKOR-U ver.2 нормально-включенной нагрузки с контролем наличия напряжения питания нагрузки.

Примечание:

Модуль занимает два адреса. Раздельное управление реле.

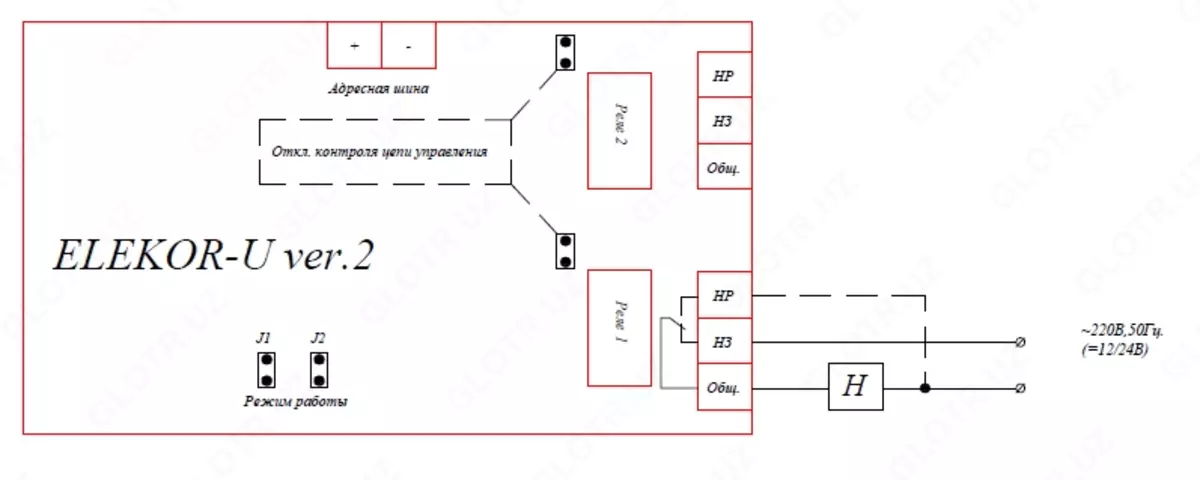

При слаботочной нагрузке (светодиодное табло, сирена, некоторые приводы клапанов) возможна подсветка табло или слабое звучание оповещателя за счет протекания через них тока контроля цепи управления Для устранения влияния тока контроля рекомендуется замыкать выключенную нагрузку, как показано пунктиром.

При этом, однако, теряется контроль внутренних цепей нагрузки. Для сохранения контроля замыкание производят резистором 100 ÷ 5000 Ом.

Установка режима работы реле 1 производится джампером 1, реле 2 - джампером 2.

Джмапер снят - постоянный режим работы, одет - импульсный режим (включение на 5 сек)

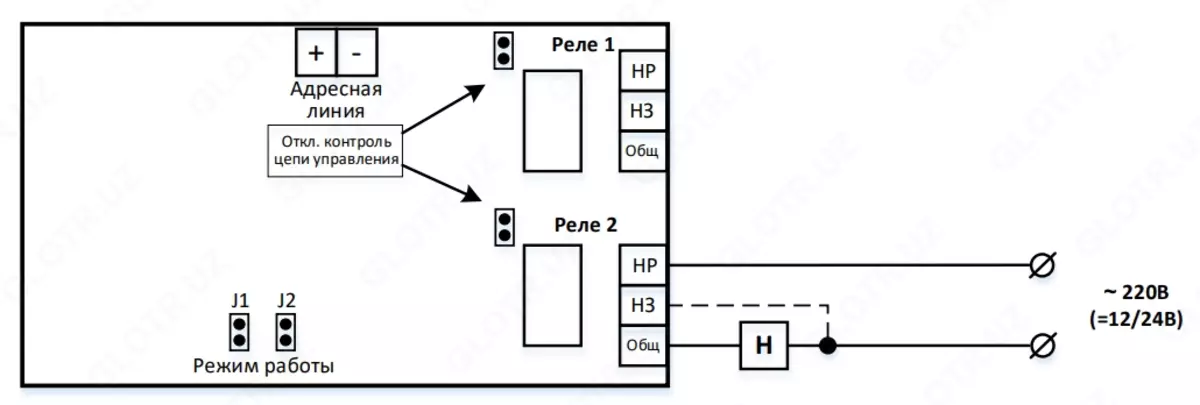

Схема подключения нормально-включенной нагрузки с контролем наличия напряжения питания

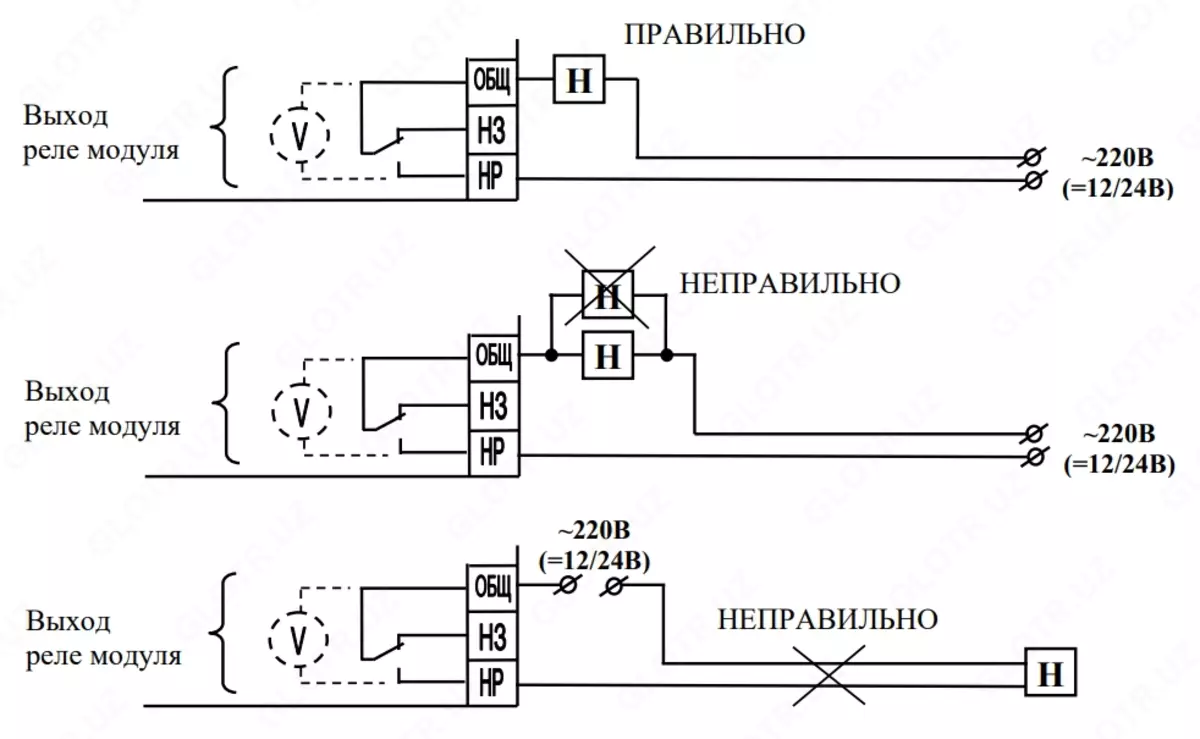

 Особенности схемы подключения нагрузки к ELEKOR-U ver.2
