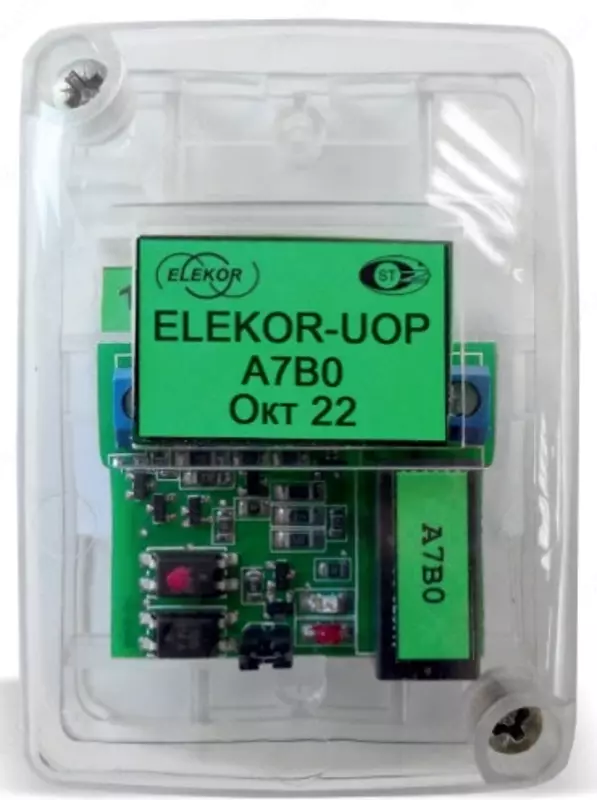

Модуль адресный управляющий предназначен для запуска устройств пожарной автоматики, оповещения, пожаротушения. Применяется для совместной работы в составе системы сигнализации GAMMA-512.

Модуль подключают к двухпроводной адресной линии, по которой он передает на АПКП сообщения и принимает команды с указанием своего адресного кода. Адресный код (номер модуля в системе) устанавливается при программировании АПКП.

Питание управляющих цепей модуля осуществляется от внешнего источника питания =12В или =24В. Модуль имеет гальваническую развязку, разделяющую цепи с дополнительным питанием и цепи, связанные с адресной линией.

Модуль имеет выход реле, с помощью которого он обеспечивает питание шлейфа управления с несколькими устройствами пожарной автоматики или оповещения напряжением =12В или =24В. Каждое из этих устройств подключают к шлейфу управления через диодный ключ, рассчитанный на рабочий ток устройства потребителя.

Напряжение на выходе модуля определяется напряжением внешнего источника питания.

  Схемы

  Скачать  →   Альбом типовых схем подключения устройств к "GAMMA-512" в формате PDF.

Габаритные и установочные размеры ELEKOR-UOP

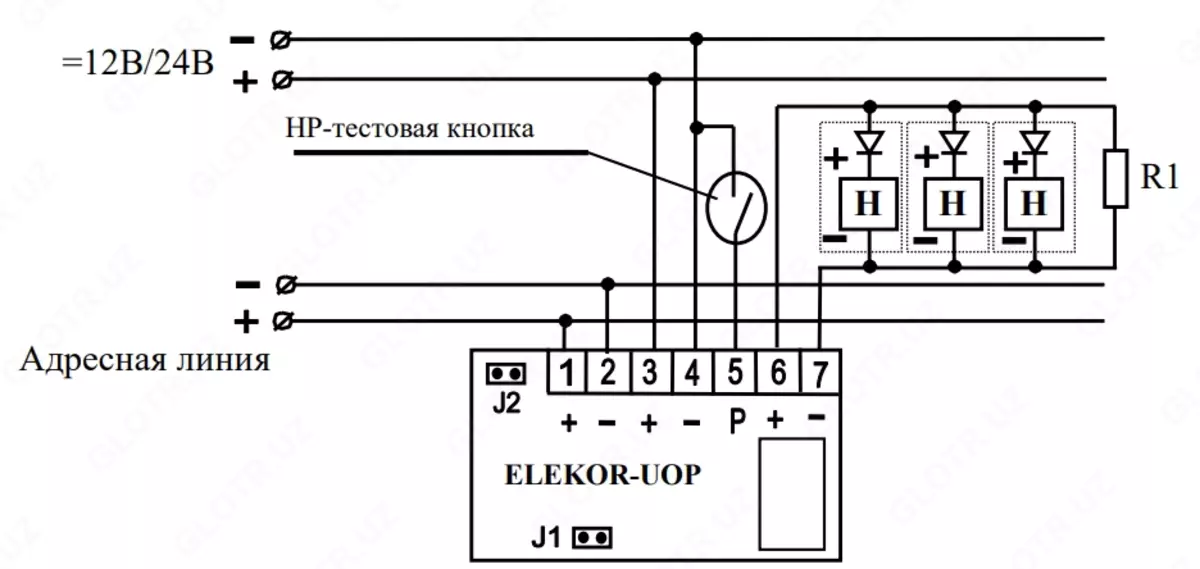

Схема подключения устройств пожарной автоматики или оповещения.
"Н" – обозначение нагрузки (модули пожаротушения, световые индикаторы, табло, сирены и проч.).
Для напряжения питания 24В: R1= 10 кОм ± 5%, для 12В: R1= 5,6 кОм ± 5%.
Тип применяемых диодов определяется током нагрузки, например: КД510 для токов до 200мА, 1N5819 для токов до 1А, 1N5822 для токов до 3А.

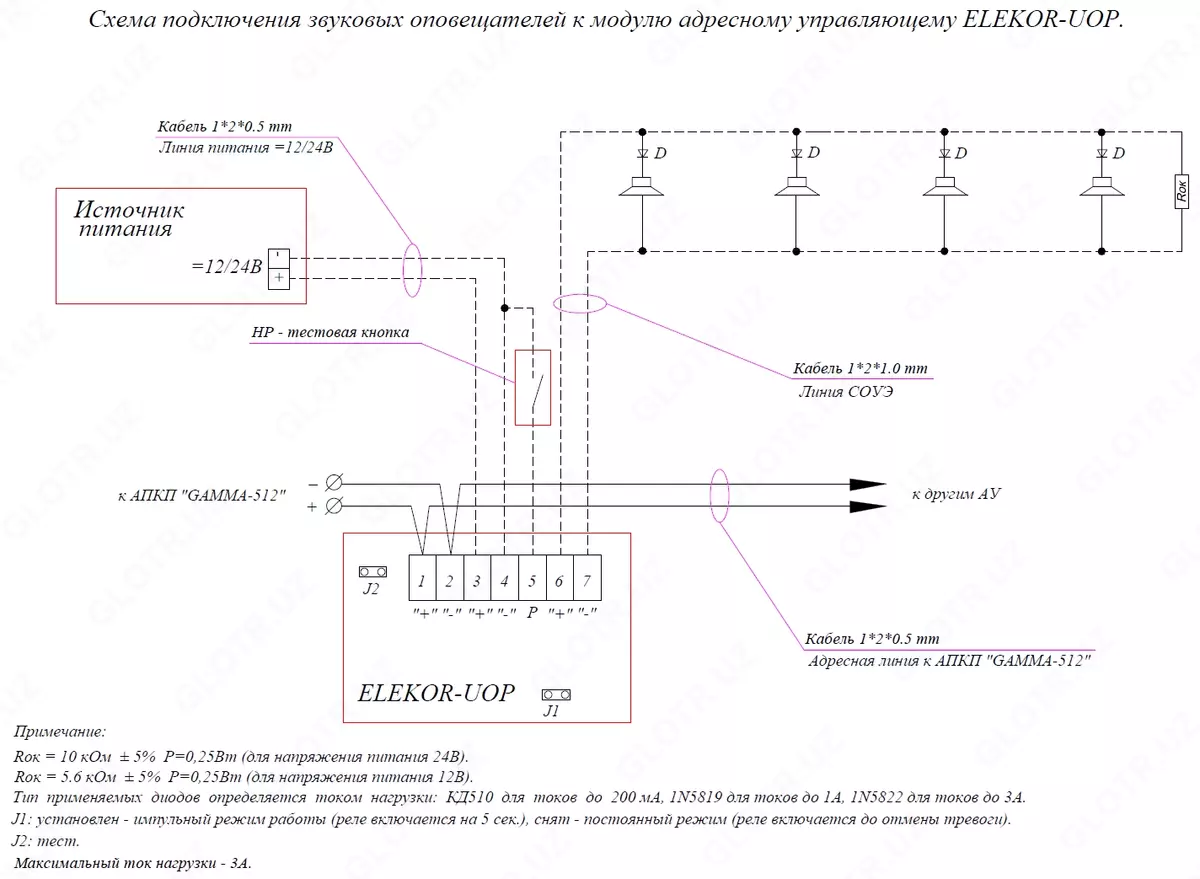

Схема подключения звуковых оповещателей к модулю адресному управляющему ELEKOR-UOP

Схема соединения ELEKOR-UOP и табло "Газ не входи" и "Газ уходи"

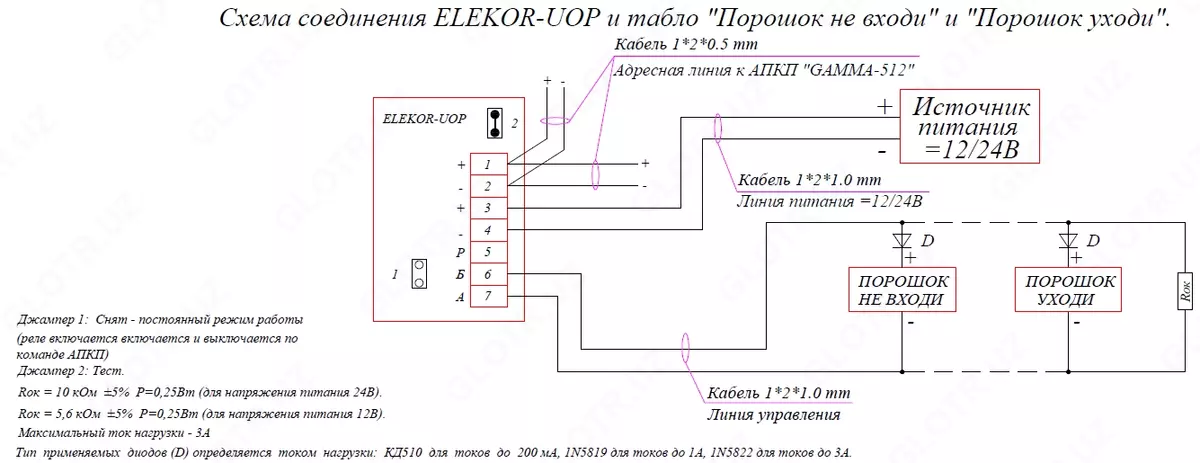

Схема соединения ELEKOR-UOP и табло "Порошок не входи" и "Порошок уходи"

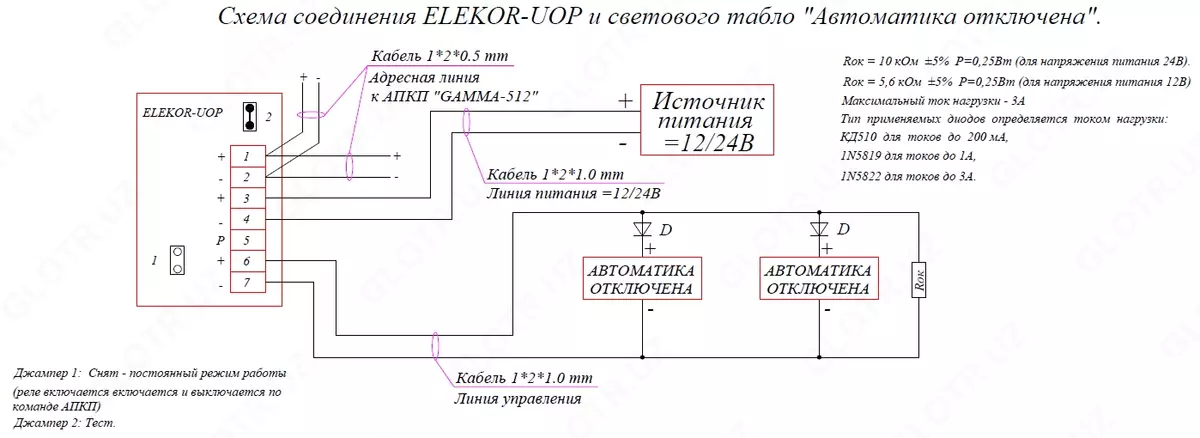

Схема соединения ELEKOR-UOP и светового табло "Автоматика отключена"

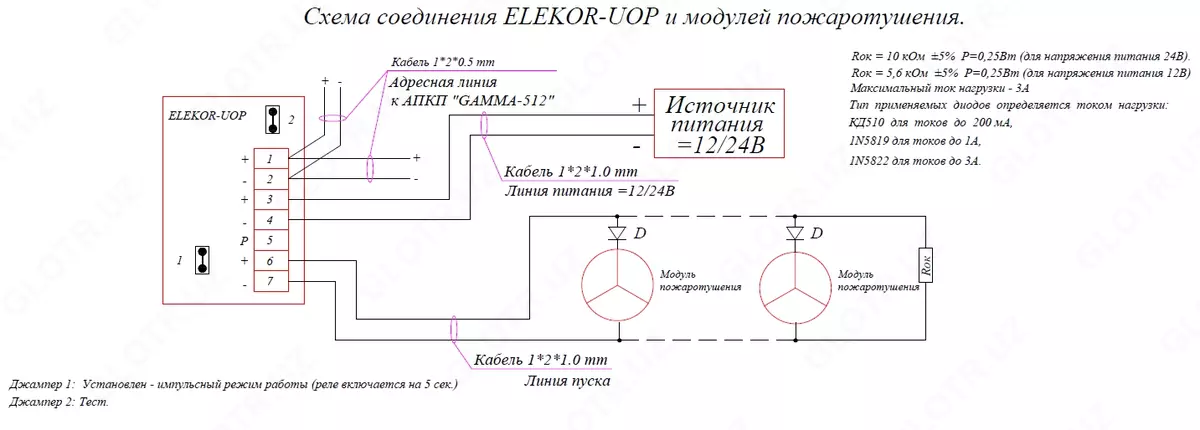

Схема соединения ELEKOR-UOP и модулей пожаротушения
