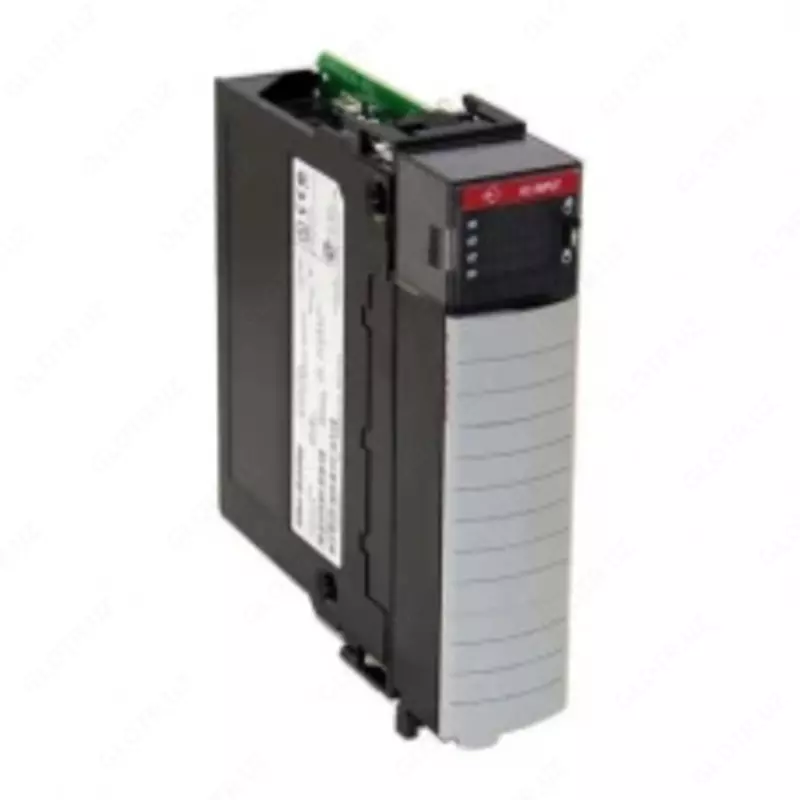

Модуль Allen-Bradley 1756-IRT8I

Техническое описание

Модуль Allen-Bradley 1756-IRT8I серии ControlLogix - модуль аналогового ввода с изолированным термосопротивлением/термопарой, 8 индивидуально настраиваемых изолированных точек (36 контактов). Для подключения проводки необходим клемная колодка (1756-TBCH, 1756-TBS6H) или интерфейсный модуль, имеет встроенные возможности отметки времени, комплексную диагностики.

Технические характеристики:

• Входы: 8 изолированных каналов — любая комбинация режима термометра сопротивления или термопары
• Диапазон ввода: 240 В переменного тока, 50/60 Гц
• Диапазон рабочего напряжения: 1…500 Ом, 2…1000 Ом, 4…2000 Ом, 8…4000 Ом -100…100 мВ
• Ток потребления при 5,1 В: 200 мА
• Ток потребления при 24 В: 150 мА
• Общая мощность объединительной платы: 4,6 Вт
• Типы термопар: B, C, D, E, J, K, N, R, S, T, TXK/XK (L)
• Рабочая температура: 0…60 °C

• Тип модуля: аналоговый
• Расширение: ввод
