Техническое описание

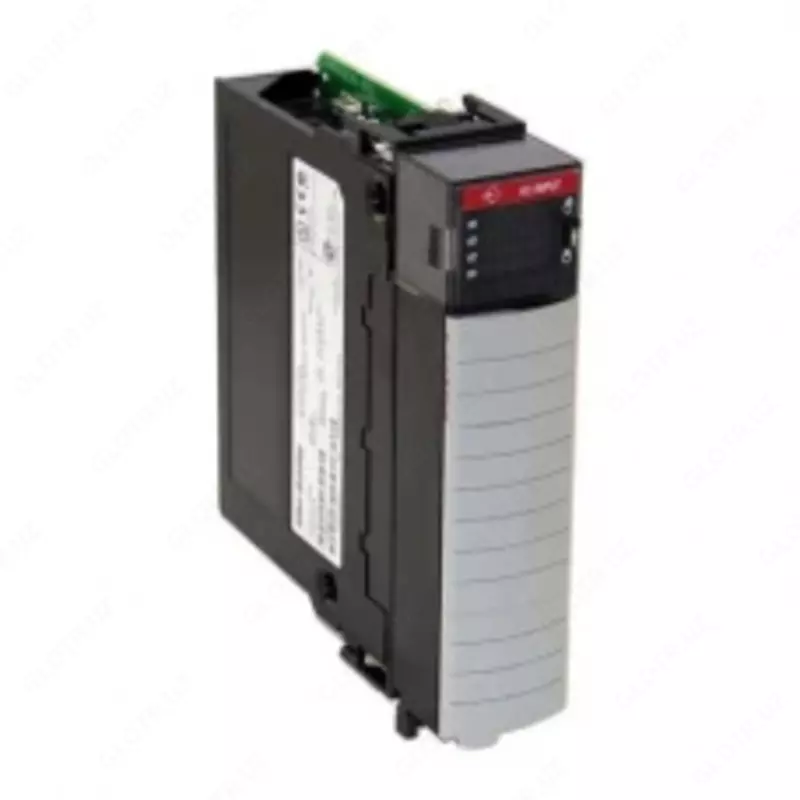

Модуль Allen-Bradley 1756-OB16D серии ControlLogix - цифровой выходной модуль, диагностический выход 19-30 В постоянного тока, 16 точек (36 контактов). Для подключения проводки необходим клемная колодка (1756-TBNH, 1756-TBSH) или интерфейсный модуль, имеет встроенные возможности отметки времени, комплексную диагностику.

Технические характеристики:

• Выходы: 16 диагностических
• Категория напряжения: Источник постоянного тока 24 В
• Диапазон рабочего напряжения: 19,2…30 В постоянного тока
• Ток потребления при 5,1 В: 250 мА
• Ток потребления при 24 В: 140 мА
• Общая мощность объединительной платы: 4,64 Вт
• Ток на точку, не более: 2 А при 30 °C, 1 А при 60 °C
• Ток на модуль, не более: 8 А при 30 °C, 4 А при 60 °C
• Рабочая температура: 0…60 °C

• Тип модуля: цифровой
• Расширение: вывод
