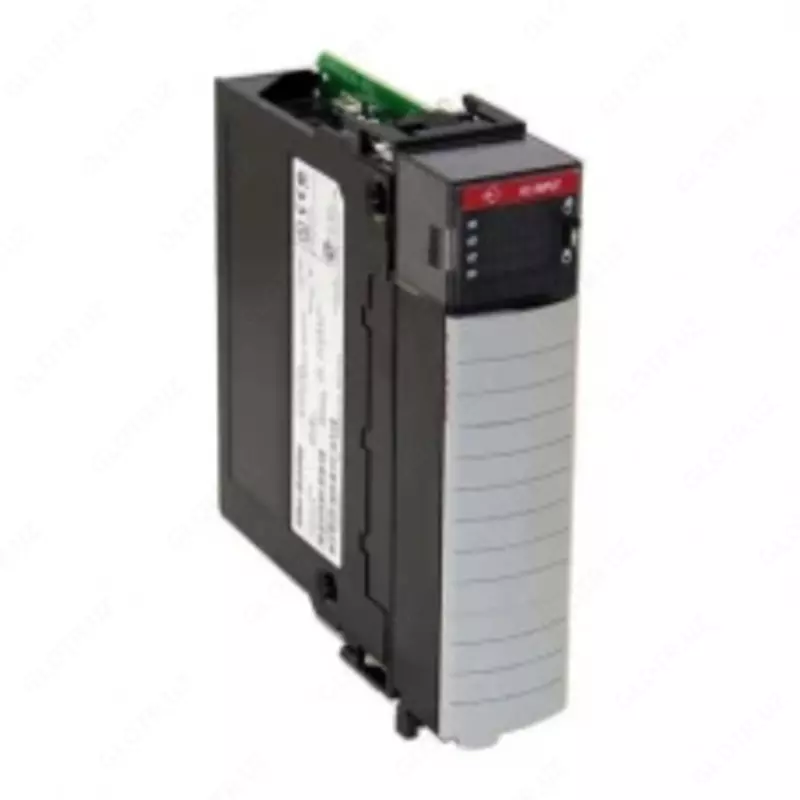

Модуль Allen-Bradley 1756-OB16IEF

Техническое описание

Модуль Allen-Bradley 1756-OB16IEF серии ControlLogix - цифровой выходной модуль, 10-30 В постоянного тока, быстрый изолированный одноранговый выход с ШИМ, 16 точек (36 контактов). Для подключения проводки необходим клемная колодка (1756-TBCH, 1756-TBS6H) или интерфейсный модуль, имеет встроенные возможности отметки времени, комплексную диагностику.

Технические характеристики:

• Выходы: 16 индивидуально изолированных
• Категория напряжения: приемник/источник 12/24 В постоянного тока
• Диапазон рабочего напряжения: 10…30 В постоянного тока
• Ток потребления при 5,1 В: 350 мА
• Ток потребления при 24 В: 3 мА
• Общая мощность объединительной платы: 1,7 Вт
• Ток на точку, не более: 2 А при 45 °C, 1 А при 60 °C
• Ток на модуль, не более: 16 А при 60 °C, 8 А при 45 °C
• Рабочая температура: 0…60 °C
• Время цикла ШИМ: 1 мс мин./1 час макс.
• ШИМ вовремя: 200 мкс мин/1 час макс.

• Тип модуля: цифровой
• Расширение: вывод
