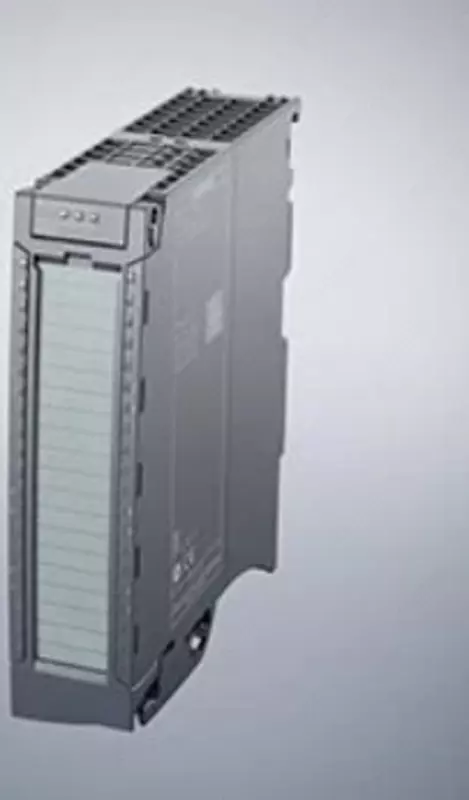

Модуль дискретных выходов DQ 6ES7522-5HH00-0AB0

SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 230VAC/2A РЕЛЕ, 16 КАНАЛОВ В ГРУППАХ ПО 2, 4 A НА ГРУППУ, ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ

Общая информация
Обозначение типа продукта DQ 16 x 230 В перем. тока/2 A ST (реле)
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.0
● Возможно обновление микропрограммного обеспечения Да

Функция продукта
● Данные для идентификации и техобслуживания Да; I&M0 – I&M3

Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1 / -
● STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
● PROFIBUS, версия не ниже GSD/GSDRevision V1.0/V5.1
● PROFINET, версия не ниже GSD/GSDRevision V2.3/-

Режим работы
● DQ Да
● DQ с функцией экономии энергии Нет
● ШИМ Нет
● Выборка с запасом по частоте дискретизации Нет
● MSO Да

Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 20,4 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Защита от перепутывания полярности Да

Входной ток
Макс. потребление тока 150 mA

Выходное напряжение
Номинальное значение (перем. ток) 230 V; От 24 В пост. тока до 120 В пост. тока / от 24 В пер.
тока до 230 В пер. тока

Мощность
Потребляемая мощность шины на задней стенке 0,8 W

Рассеиваемая мощность
Нормальная рассеиваемая мощность 5 W

Цифровые выводы
Вид цифровых выходов Реле
Вид выходов 16
с вытекающим током Да
с втекающим током Да
Защита от короткого замыкания Нет
Включение цифрового входа Да

Коммутационная способность выходов
● при ламповой нагрузке, макс. 50 Вт (230 В перем. тока), 5 Вт (24 В пост. тока)

Выходной ток
● для сигнала "1", номинальное значение 2 A
● для сигнала "1", диапазон допустимых значений, мин. 10 mA; 10 В
● для сигнала "1", диапазон допустимых значений, макс. 2 A; тепловой ток длительной нагрузки
● для сигнала "0", ток покоя, макс. 0 A
