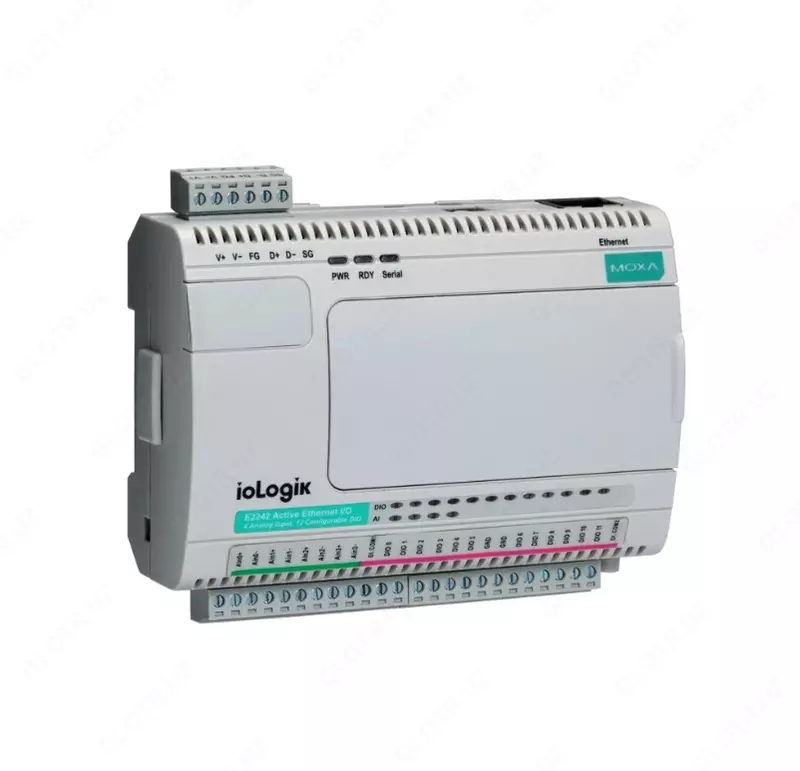

Модуль ioLogik E2240

• Параметры связи
• Тип интерфейса   Ethernet 
• Порты Ethernet   1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
• Протоколы Ethernet   Bootp 
  CGI 
  DHCP 
  HTTP 
  Modbus TCP 
  Modbus UDP 
  SMTP 
  SNMP 
  SNTP 
  TCP/IP 
• Магнитная изоляция Ethernet-портов   1,5 кВ 

• Параметры последовательной связи
• Количество последовательных портов   1
• Интерфейс   RS-485-2W: Data +, Data-, GND 
• Разъем последовательного порта   Клемма 
• Четность   нет 
• Стоповые биты   8 
• Скорость передачи данных, бит/с   1200 ~ 115200 

• Аналоговый ввод
• Количество каналов АЦП   8 
• Тип каналов аналогового ввода   Дифференциальные 
• Разрешение АЦП   16 бит 
• Точность АЦП   ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 
• Частота дискретизации   0,010 кГц 
• Диапазон входных сигналов по току   0 ~ 20 мА 
  4 ~ 20 мА 
• Входное сопротивление   >900 кОм 
• Встроенный резистор для измерения тока   120 Ом 
• Напряжение изоляции, В   3000 

• Аналоговый вывод
• Количество каналов ЦАП   2 
• Диапазон выходных сигналов по напряжению   0 ~ 10 В 
• Диапазон выходных сигналов по току   4 ~ 20 мА 
• Разрешение ЦАП   12 бит 
• Точность ЦАП   ±0,1% от полного диапазона (25°С), ±0,3% от полного диапазона (-10°С, 60°С), ±0.5% от полного диапазона (-40 ~ 75°C) 
• Сопротивление нагрузки   Менее 250 Ом 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 36 В пост. 
• Потребление тока   198 мА при 24 В
• Разъем электропитания   Клемма 

• Условия эксплуатации
• Рабочая температура, °C   -10 ~ +60 
• Температура хранения, °C   -40 ~ +85 
• Рабочая влажность, %   5 ~ 95 
• Рабочая высота над уровнем моря   до 2000 м 

• Конструктивные свойства
• Материал корпуса   Пластик 

• Размеры и вес
• Габаритные размеры, мм   115 x 79 x 45.6
• Вес нетто, кг   0.25

• Монтаж Модуль ioLogik E2240
• Монтаж   На DIN-рейку 
  Настенный 
  Настольный 

• Наличие международных сертификатов
• Безопасность   UL508 
• Электромагнитная совместимость (EMI)   CISPR 22 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS) Модуль ioLogik E2240   IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 61000-6-2  Модуль ioLogik E2240
  EN 61000-6-4 
• Удары   IEC 60068-2-27 
• Вибрации   IEC 60068-2-6 
• Среднее время наработки на отказ (MTBF), часов   155941

• Гарантийный срок Модуль ioLogik E2240
• Гарантийный срок   5 лет 

• Комплект поставки
• Комплект поставки   Краткое руководство пользователя 
  Устройство
