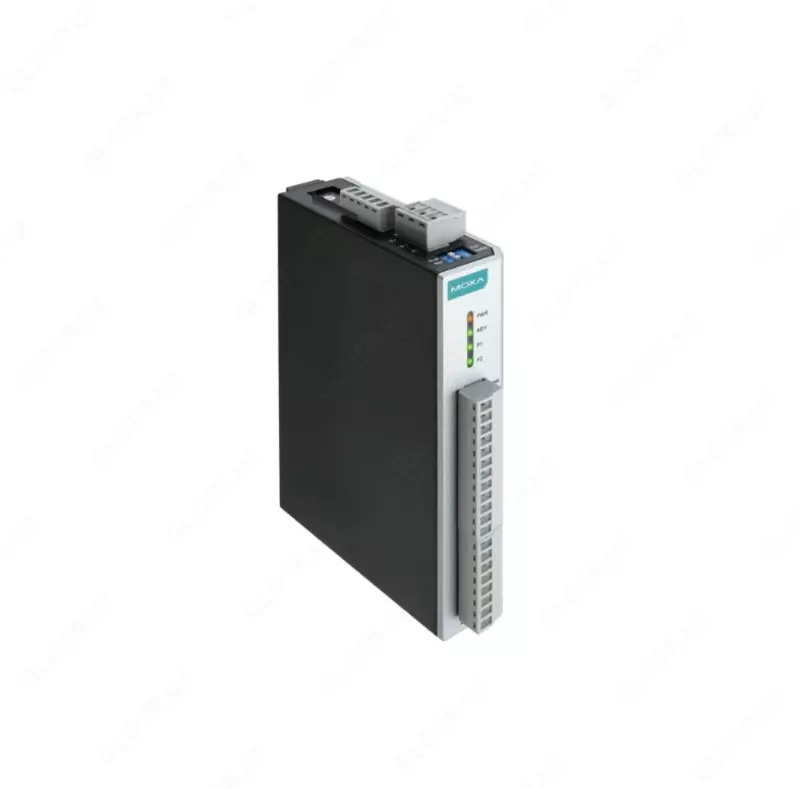

Модуль ioLogik R1212-T

Модуль ioLogik R1212-T

• Параметры последовательной связи
• Интерфейс   2 порта RS-485 (2-проводный) 
• Бит данных   8 
• Четность   нет, чет, нечет (по умолчанию = нет) 
• Стоповые биты   1, 2 (по умолчанию = 1) 
• Протоколы последовательной связи   Modbus RTU 
• Скорость передачи данных, бит/с   1200 ~ 921600 (по умолчанию = 9600) 
• Резистор Pull High/Low для RS-485   1 кОм, 150 кОм

• Дискретный ввод/вывод
• Количество каналов дискретного ввода/вывода   8 

• Дискретный ввод
• Количество каналов дискретного ввода   16 (8 DI + 8 DIO) 
• Тип каналов дискретного ввода   С общим '+', с общим '-' или сухой контакт 
• Режим работы   Дискретный вход или импульсный выход (до 2.5 кГц) 
• Сухой контакт   Логическая '1': замкнут на землю 
  Логический '0': открыт 
• Влажный контакт   Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 
• Напряжение изоляции, В   3000 

• Дискретный вывод
• Тип каналов дискретного вывода   Sink 
• Режим работы   Дискретный выход или счетчик (до 5 кГц) 
• Напряжение изоляции, В   3000 
• Защита от перегрева   175°C (типичная), 150°C (мин.) 
• Защита от перенапряжения   45 В пост. 
• Защита по току   2.6 A (4 канала при 650 мА) 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 48 В пост. 
• Потребление тока   187 мА при 24 В
• Разъем электропитания   Клемма 

• Условия эксплуатации
• Рабочая температура, °C   -40 ~ +75 
• Температура хранения, °C   -40 ~ +85 
• Рабочая влажность, %   5 ~ 95 
• Рабочая высота над уровнем моря   до 2000 м 

• Конструктивные свойства Модуль ioLogik R1212-T
• Материал корпуса   Пластик 

• Размеры и вес
• Габаритные размеры, мм   27.8 x 124 x 84

• Монтаж Модуль ioLogik R1212-T
• Монтаж   На DIN-рейку 

• Наличие международных сертификатов
• Безопасность   UL508 
• Электромагнитная совместимость (EMI)   CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)   IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 55032/24 
• Удары   IEC 60068-2-27 
• Вибрации   IEC 60068-2-6 
• Среднее время наработки на отказ (MTBF), часов   1239293

• Гарантийный срок Модуль ioLogik R1212-T
• Гарантийный срок   5 лет 

• Комплект поставки
• Комплект поставки   Краткое руководство пользователя 
  Устройство
