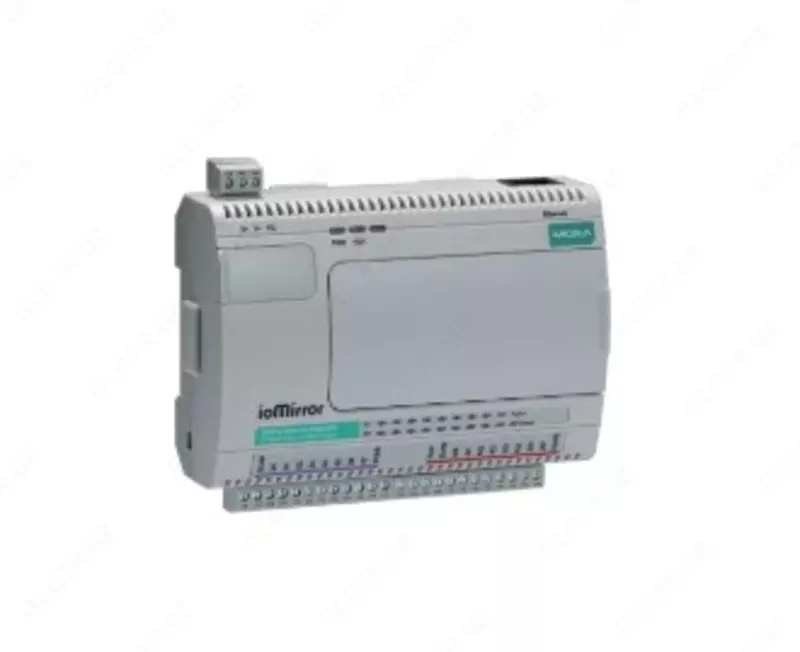

Модуль ioMirror E3210

• Параметры связи
• Тип интерфейса   Ethernet 
• Порты Ethernet   1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
• Протоколы Ethernet   Bootp 
  DHCP 
  HTTP 
  Modbus TCP 
  Modbus UDP 
  SNTP 
  TCP/IP 
• Магнитная изоляция Ethernet-портов   1,5 кВ 

• Дискретный ввод
• Тип каналов дискретного ввода   Сухой контакт (нормально открытый), влажный контакт 
• Режим работы   Дискретный вход 
• Сухой контакт   Логическая '1': открыт 
  Логический '0': замкнут на землю 
• Влажный контакт   Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 
• Напряжение изоляции, В   3000 
• Защита по току   36 В пост.

• Дискретный вывод
• Тип каналов дискретного вывода   Sink 
• Режим работы   Дискретный выход 
• Напряжение изоляции, В   3000 
• Порт оповещения о разрыве связи   1
• Защита от перегрева   160°C 
• Защита от перенапряжения   45 В пост. 
• Защита по току   2.6 А (по 650 мА на каждый из 4 каналов) 

• Требования к электропитанию
• Рабочее напряжение   24 В пост. (12 ~ 48 В пост.) 

• Условия эксплуатации
• Рабочая температура, °C   -10 ~ +60  Модуль ioMirror E3210
• Температура хранения, °C   -40 ~ +85 
• Рабочая влажность, %   5 ~ 85 
• Рабочая высота над уровнем моря   до 2000 м 

• Конструктивные свойства
• Материал корпуса   Пластик 

• Размеры и вес
• Габаритные размеры, мм   115 x 79 x 45.6 Модуль ioMirror E3210
• Вес нетто, кг   0.21

• Монтаж
• Монтаж   На DIN-рейку 

• Наличие международных сертификатов
• Безопасность   UL508 
• Электромагнитная совместимость (EMI)   EN 55022 Class A  Модуль ioMirror E3210
  FCC Part 15 Subpart B Class A 
  IEC 61000-4 
  IEC 61000-6 
• Электромагнитная совместимость (EMS)   IEC 61000-4 
  IEC 61000-6 
• Удары   IEC 60068-2-27 
• Свободное падение   IEC 60068-2-32 
• Вибрации   IEC 60068-2-6 

• Гарантийный срок
• Гарантийный срок Модуль ioMirror E3210   5 лет 

• Комплект поставки
• Комплект поставки   Заглушки для неиспользуемых портов 
  Краткое руководство пользователя 
  Устройство
