Молниезащита

OMEGA ENGINEERING GROUP, известное под брендом svet.uz,  динамично развивающаяся профессиональная энергетическая компания, присутствующая на рынке Узбекистана с 2014 года. Мы являемся поставщиком услуг по энергетике и производству низковольтного оборудования, а также систем безопасности.

Бренд: INDELEC
Страна-производитель: Франция

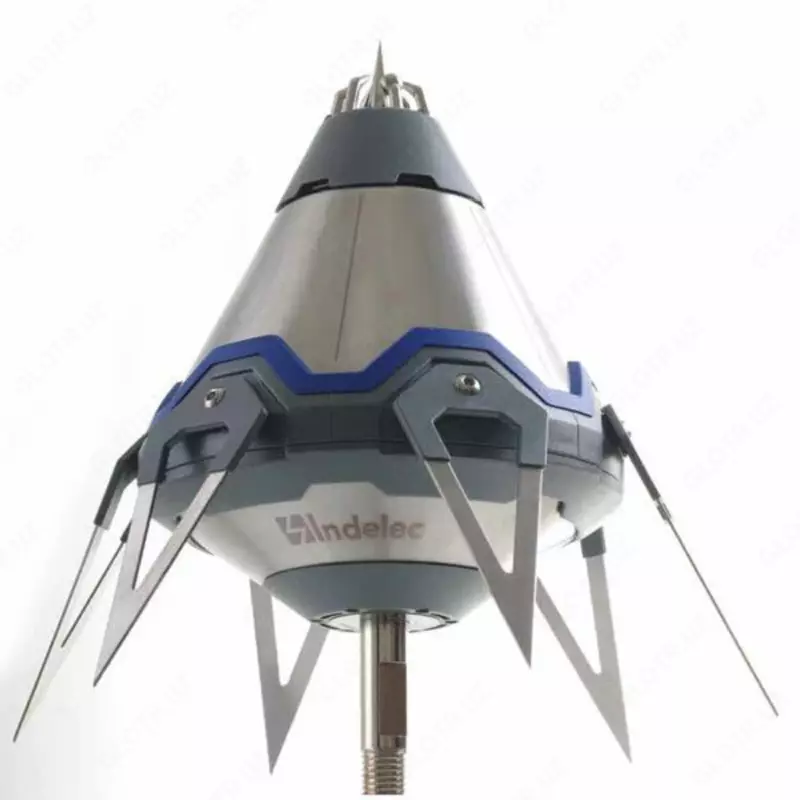

Модель: Prevectron® 3 S50
Вес: 5.050 кг

Эффективность: ΔT 50 µs
Стандарты: NF C 17 102:2011, Annexe C Bureau Veritas Certificate N°6275241/2/1/1
Размеры: 438x228x220 мм
Материал: Нержавеющая сталь, композит

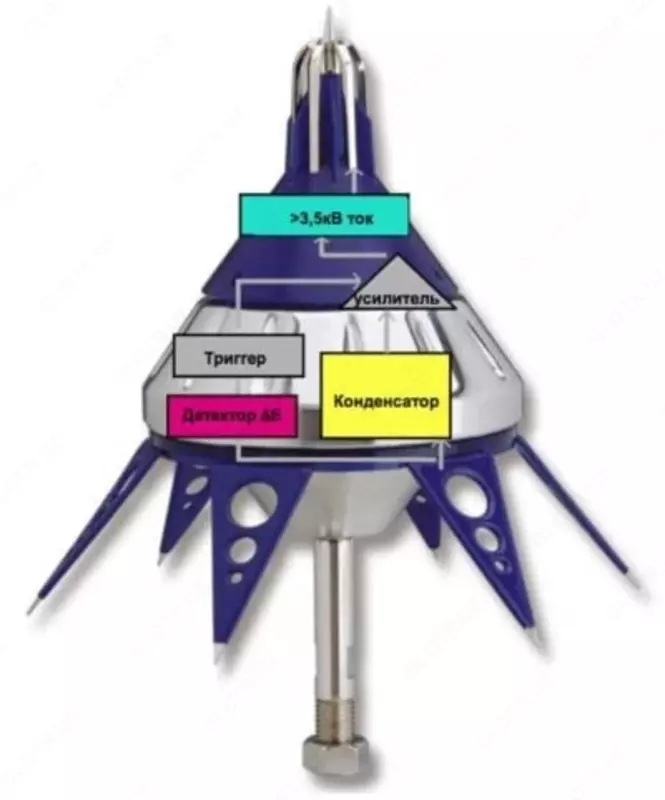

Принцип действия молниеприёмников

Молниеприёмники Prevectron 3 Model S50 имеют следующий принцип действия:

• Модули ионизации заряжаются с помощью электродов от окружающих электрических полей (миллионы вольт/метр при грозовых условиях). Благодаря этому обеспечивается полная автономность системы, которая не требует наличия внешних источников питания.
• Ионизация выполняется под контролем специального устройства, обнаруживающего появление нисходящих лидеров молнии: при неизбежно наступающем разряде напряженность локальных электрических полей сильно увеличивается.
• Датчики молниеприёмника обнаруживают изменения электрического поля, что и гарантирует предупреждающую стримерную эмиссию, реагирующую точно в те моменты, когда нисходящие лидеры проходят от тучи в направлении земли.
• Далее происходит упреждающее инициирование восходящих лидеров посредством ионизации искровыми разрядами от верхних электродов до центральных наконечников. Способность молниеприёмника инициировать восходящих лидеров раньше любых других доминирующих по высоте точек в защищаемых зонах гарантирует, что удары молний придутся именно на молниеотводы.

Основные преимущества

Компания INDELEC предоставляет широкий ассортимент молниеотводов, которые имеют множество преимуществ:

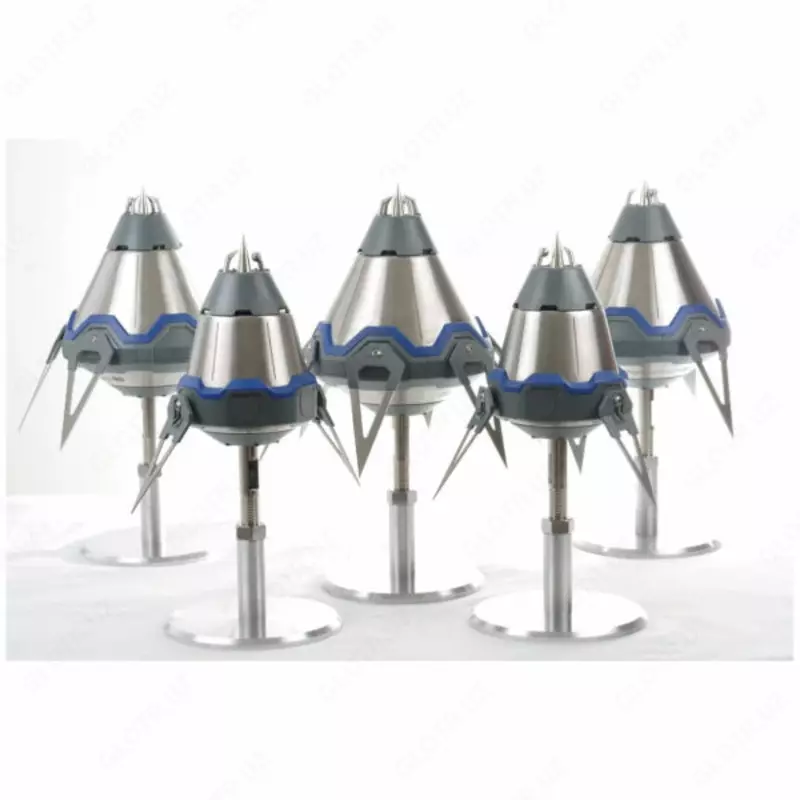

• в каталоге представлено 5 моделей, которые предназначены для применения в различных проектах (с учётом эстетических требований, площади защиты и др.);
• полная автономность работы системы;
• повышенная надёжность, не зависящая от климатических условий;
• прочность конструкции, которая выдерживает многократные удары разрядов молнии;
• так как молниеотводы становятся активными только в случае возрастания интенсивности электрических полей (если появляется иск удара разрядов молний), то система не несёт опасность для окружающих объектов инфраструктуры и людей;

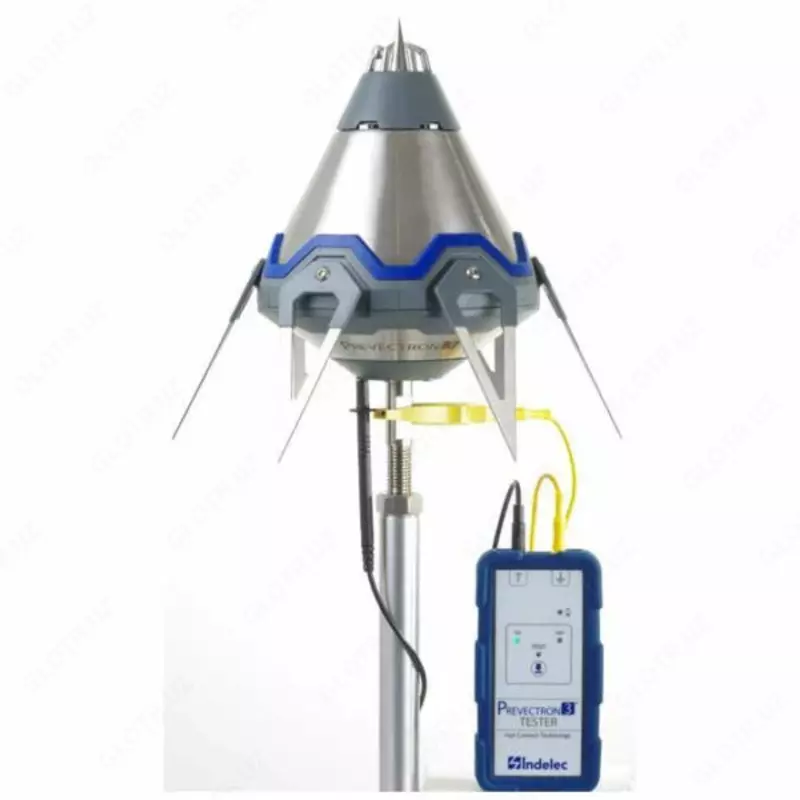

• использование специальных инструментов от INDELEC (в т. ч. программных продуктов, осуществляющих расчёт защиты, счетчика разрядов, испытательного прибора) обеспечивает простоту монтажа и техобслуживания системы;
• по желанию заказчиков производитель предоставляет документы с результатами испытаний, проведённых под высоким напряжением (в лаборатории, на практике, в ходе научных работ и др.);
• наличие в конструкции молниеприёмника сверхбезопасных наконечников обеспечивает постоянную электропроводность между наконечниками и точками заземления;
• все детали системы изготавливаются в строгом соответствии требованиям стандарта ISO 9001-2000.

Расчёт параметров защищаемых зон

Площадь территории, которую нужно защитить от разрядов молнии, зависит от различных факторов:

• время срабатывания ΔТ, которое позволяет на 100% предупредить удары молнии в окружающие объекты;
• зная время срабатывания, определяется величина ΔL с помощью формулы ΔL (метры) = V(м/мкс) · ΔТ(мкс);
• диаметр D может составлять 20, 30, 45 или 60 метров, исходя из степени защиты (I, II,
•

О компании Indelec

INDELEC Основана в 1955 г. единственный производитель активных молниеотводов Prevectron® c 1986 г. INDELEC является лидером французского рынка в сфере молниезащитной технологии с упреждающей стримерной эмиссией, полностью «сделанной во Франции». INDELEC является производителем испытанных и проверенных качественных продуктов, с солидной международной репутацией: 3/4 продукции экспортируется более 100 стран мира, включая партнерскую организацию в Ташкенте с 2022 года.

Что такое активная молниезащита или молниеотвод с упреждающей стримерной эмиссией (E.S.E.L.E.C)?

Ее главное отличие от пассивного это большая зона защиты. Представляет собой небольшой наконечник, установленный на мачте, не требующий дополнительного питания и батареек.

Экономический эффект: Применение АМЗ (Активной Молниезащиты) позволяет получить значительную экономию, так как при меньшем числе молниеприемников требуется меньшее число токоотводов и заземлителей.

Молниеотвод с упреждающей стримерной эмиссией (E.S.E.L.E.C)

Соответствует французскому стандарту NF C 17-102 и ГОСТ 34696-2020 (Узбекистан), а также международному стандарту IEC1024-1.

Защищаемая зона

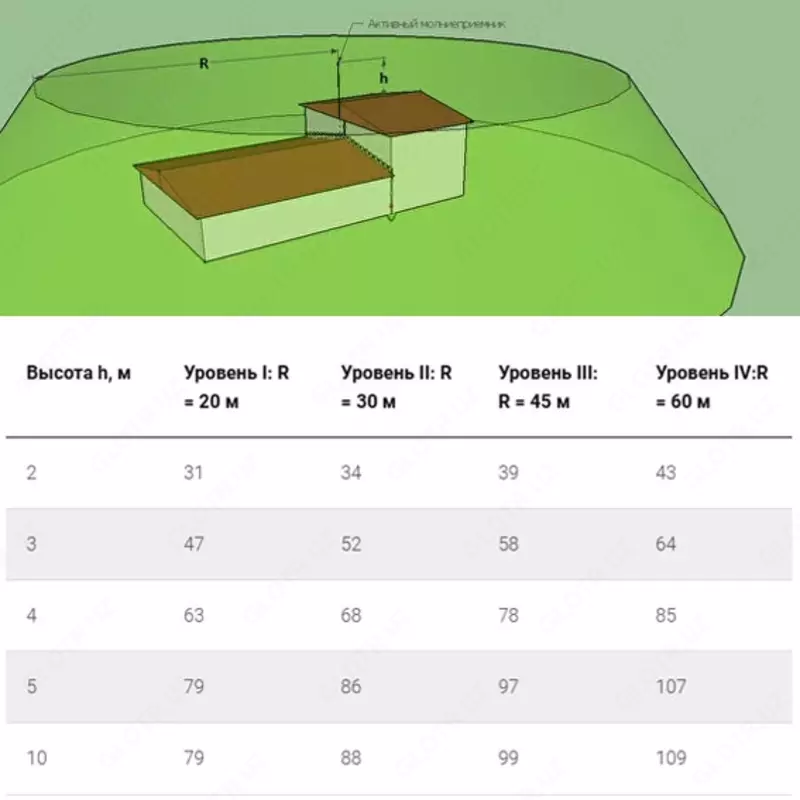

Таблица радиусов защиты активного молниеприемника Indelec.

Высота h - высота расположения молниеприменика относительно самой высокой точки здания.

Уровень I-IV - уровни защиты согласно европейской «Инструкции по оценке разрядов молнии» (NFC 17-102, ТГН 34.21-301-2008). Для частного использования и монтаже молниезащиты на производстве рекомендуется руководствоваться уровнем защиты не ниже второго.

R - радиус защиты. Простренственно молниезащита представляет собой купол. Радиус R описывает окружность на высоте молниеприемника. К земле радиус защиты расширяется.
