Моментомеры DOTE, DOT, TCC, LC

Назначение

Моментомеры серий БОТЕ, DOT, TCC, LC (далее - моментомеры) предназначены для использования при поверке и калибровке ключей моментных.

Описание

Принцип действия моментомеров серий DOTE, TCC и LC заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим выводом результата на цифровой дисплей.

Принцип действия моментомеров серии DOT заключается в преобразовании деформации измерительной пружины, находящейся внутри корпуса моментомера, в пропорциональное, приложенному к ней крутящему моменту силы перемещение стрелки кругового шкального индикатора.

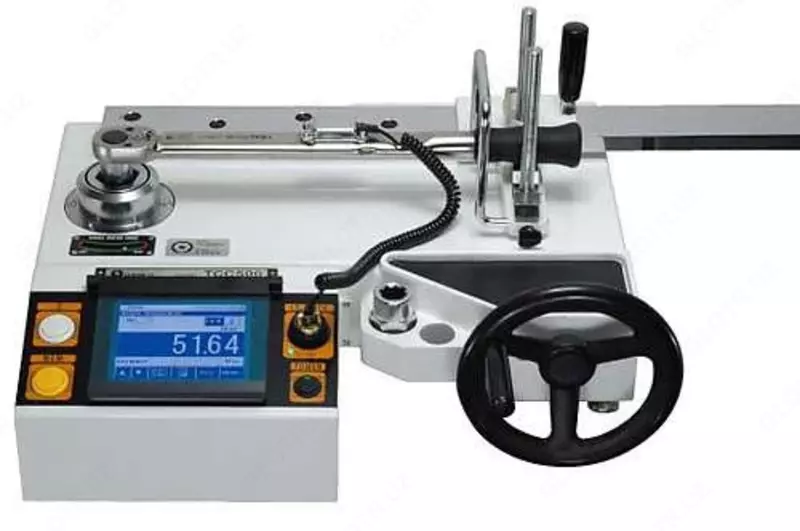

Моментомеры серий DOTB, DOT, TCC состоят из корпуса, присоединенного к нему механического нагружающего устройства для установки в него поверяемых или калибруемых средств измерений. В корпусе размещается датчик крутящего момента силы, (измерительная пружина - для моментомеров серии DOT), измерительная схема и цифровой дисплей (круговой шкальный индикатор - для моментомеров серии DOT).

Моментомеры серии LC состоят из корпуса, в котором размещается датчик крутящего момента силы, измерительная схема и цифровой дисплей. На лицевой стороне корпуса моментомеров серии LC находится адаптер с присоединительным квадратом для установки в него поверяемых или калибруемых средств измерений.

Измерительные схемы моментомеров серий DOTB, TCC, LC позволяют подсоединение их к персональному компьютеру с помощью стандартного разъема Я8-232С для последующей визуализации, регистрации результатов измерений и распечатки протоколов на принтере. Питание моментомеров осуществляется от сети переменного тока через блок питания.

Моментомеры серий DOTE и TCC работают по и против часовой стрелки.

Моментомеры серий DOT, LC работают только по часовой стрелке
