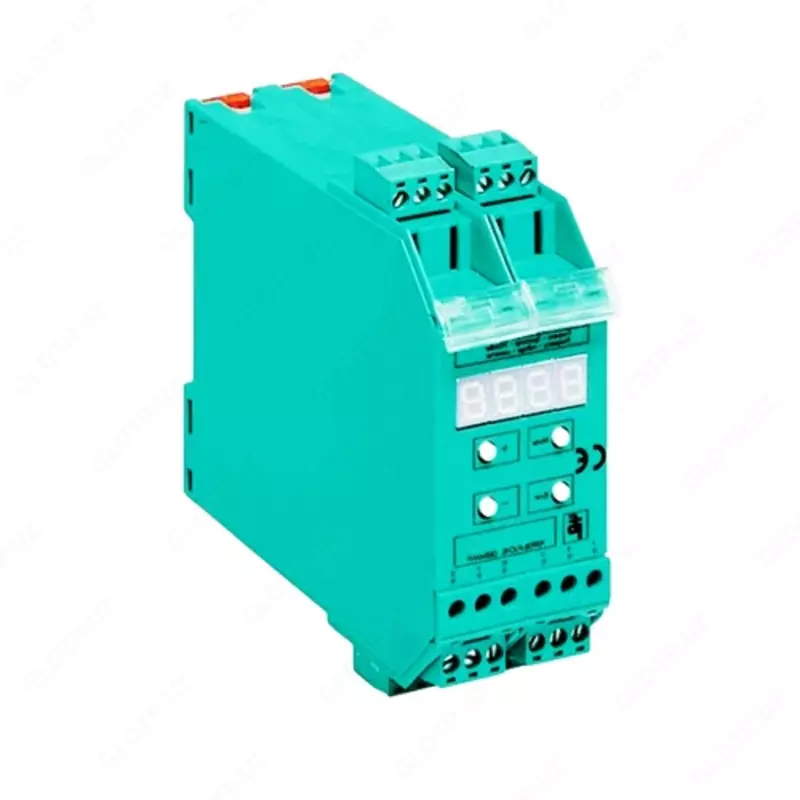

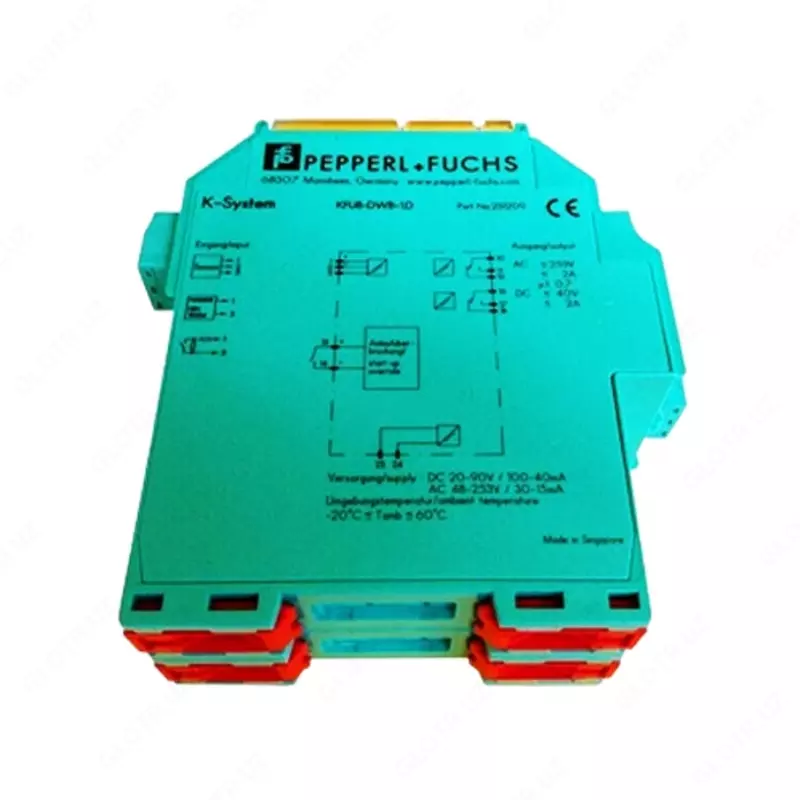

Tехнические характеристики KFU8-DW-1.D / 190149
Монитор скорости вращения
Основные Характеристики
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
MTTF d 100 а
Поставка
Номинальное напряжение 200 ... 230 В переменного тока; 100... 130 В переменного тока; 50/60 Гц
20 ... 30 В постоянного тока
Фьюзинг внешний предохранитель 4 А
Потребляемая мощность Переменный ток: <5 ВА
Постоянный ток: <5 Вт
Ввод
Сторона подключения сторона поля
Вход 1
Подключение клеммы 8-, 9+
Типы подключаемых датчиков Датчики NAMUR согласно DIN EN 60947-5-6
Напряжение разомкнутого контура 8,2 В постоянного тока
Ток короткого замыкания 6,5 мА
Точка переключения 1,2 ... 2,1 мА Гистерезис переключения прибл. 0,2 мА
Входная частота 0,002 ... 10000 Гц, длительность / длительность импульса: ≥ 20 мкс
Импеданс 1,2 кОм
Вход 2
Точка переключения высокий: 16 ... 30 В постоянного тока; макс. 10 мА за счет встроенного приемника постоянного тока; R i ≅ 3 кОм
низкий: 0 ... 6 В постоянного тока
Входная частота 0,002 ... 40000 Гц, длительность / длительность импульса: ≥ 12 мкс
Подключение клеммы 7+, 13- питание датчика
клеммы 14, 15 Вход NPN / PNP (гальванически развязан)
Типы подключаемых датчиков Двух-, трех- или четырехпроводный датчик приближения, инкрементный датчик угла поворота или генерируемые извне импульсы 16 ... 30 В
Питание датчика 19 ... 28 В постоянного тока нестабилизированный; ≤ 30 мА с защитой от короткого замыкания
Вход 3
Пусковая коррекция Срабатывание по внешнему сигналу 16 ... 30 В или Установите перемычку между клеммами 2/3 или включением напряжения питания (клемма 2 и клемма 3 замкнуты постоянно)
Время прыжка 0,1 ... 999,9 с (внешний сигнал запуска)
Выход
Сторона подключения сторона управления
Реле 1 переключающий контакт
NO, NC, COM
Питание датчика 24 В постоянного тока ± 10%, 30 мА, защита от короткого замыкания
Контактная загрузка 250 В AC / 2 A / cos φ ≥ 0,7
40 В DC / 2 A
Задержка ≤ 20 мс (включая время расчета)
Механическая жизнь ≥ 30.000.000 циклов переключения
Передаточные характеристики
Изменение интервала 5 мс (время внутренней обработки)
Задержка до доступности ≤ 400 мс
Погрешность измерения 0 ... 40000 Гц: ≤ ± 0,10%
Дисплей: ± 1 цифра
Функция таймера Задержка включения, задержка выключения, один выстрел, удлинение импульса
Время 0 ... 999,9 с; режим работы реверсивный
Индикаторы / настройки

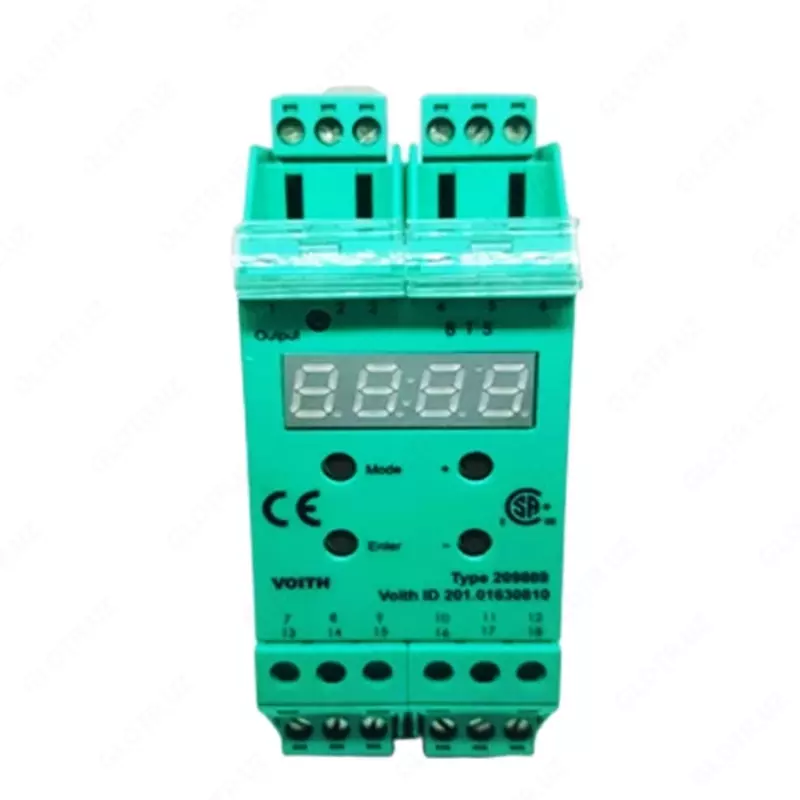

Элементы дисплея дисплей, 4-значный, 7-сегментный красный дисплей, высота цифр 7 мм и светодиод
Светодиодная индикация желтый светодиод: состояние переключения
Индикация на дисплее 0,002 ... 9999 Гц или
0,01 ... 9999 мин -1
Элементы управления Панель управления
Конфигурация с помощью кнопок управления
Маркировка место для маркировки спереди
Стандартное соответствие
Электромагнитная совместимость соотв. согласно EN 50081-2 / EN 50082-2
Условия окружающей среды
Температура окружающей среды -25 ... 40 ° C (-13 ... 104 ° F)
Температура хранения -40 ... 85 ° C (-40 ... 185 ° F)
Относительная влажность Максимум. 80%, без конденсации
Высота 0 ... 2000 м
Условия эксплуатации Устройство следует использовать только в помещении.
Механические характеристики
Соединительный узел Внимание: имейте в виду, что устройство можно подключать только к переключаемому источнику питания. Выключатель или автоматический выключатель должны быть легко доступны и идентифицированы как разделитель для устройства.
Степень защиты IP20
Подключение кодовые, съемные клеммы, макс. сечение жилы 0,34 ... 2,5 мм 2
Тип конструкции модульный клеммный корпус в Makrolon, System KF
Для использования в распределительном шкафу / модуле распределительного шкафа
Монтаж защелкивается на стандартной рейке 35 мм или на винтах
