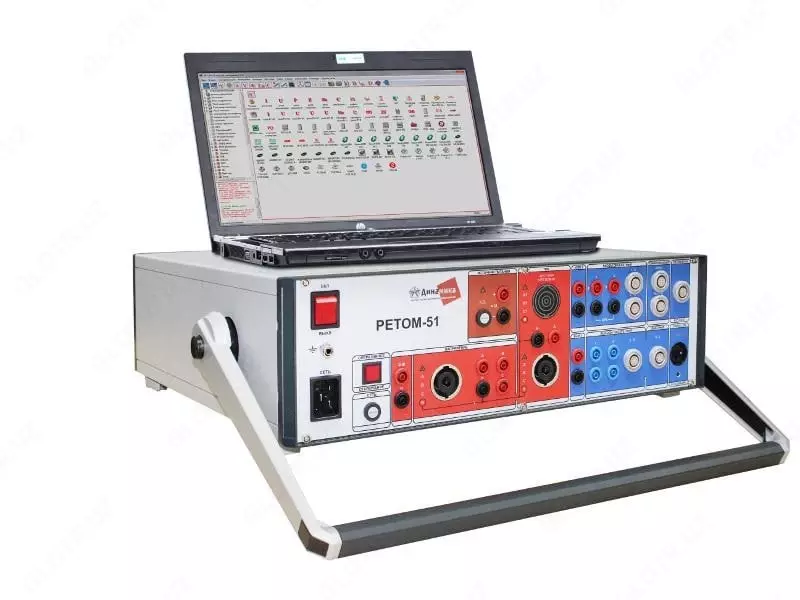

Мощный испытательный комплекс для систем РЗиА РЕТОМ-51

Мощный испытательный комплекс для систем РЗиА РЕТОМ-51 - по запросу

Мощный испытательный комплекс для систем РЗиА РЕТОМ-51

В наличии Код: P-1128583

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

испытательный комплекс для систем РЗиА РЕТОМ-51

Гибкие режимы работы с параллельным соединением источников

Показать все

Описание

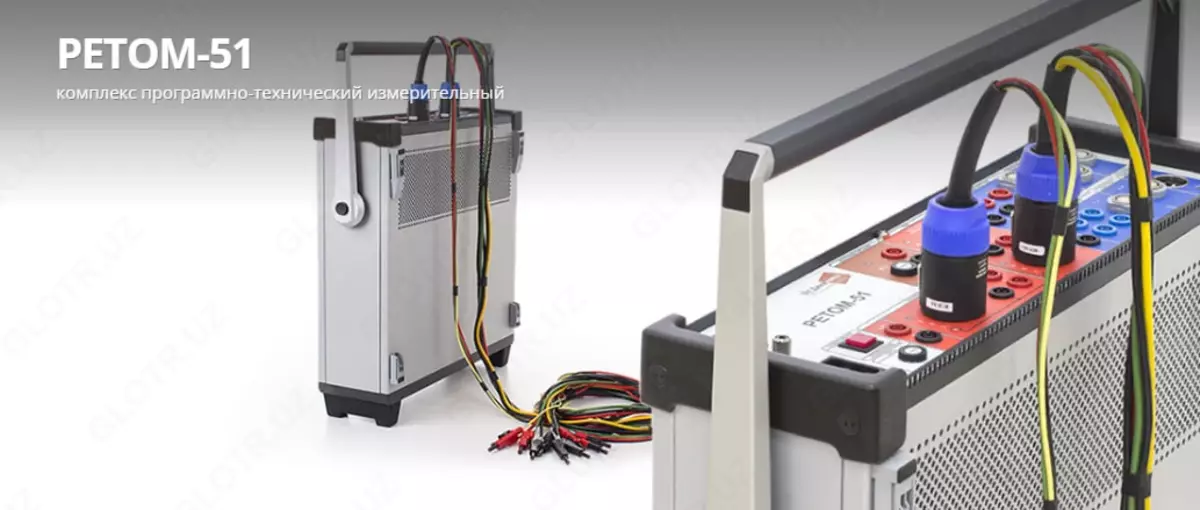

Испытательный комплекс РЕТОМ-51 предназначен для проведения комплексного тестирования систем релейной защиты и автоматики, в особенности электромеханических панелей, требующих высокой выходной мощности и точности воспроизведения токов. Комплекс является развитием предыдущих решений линейки РЕТОМ и создан с учетом пожеланий пользователей, накопленных за более чем десять лет эксплуатации аналогичного оборудования. РЕТОМ-51 оснащен тремя источниками тока, соединенными по схеме «звезда», что обеспечивает гибкость применения в трехфазных и одноканальных режимах. В трехфазном режиме или при независимом использовании источников обеспечивается выдача переменного тока до 36 А на канал, при параллельном соединении двух источников — до 72 А, а трех источников — до 108 А. Комплекс также поддерживает воспроизведение постоянного тока до 30 А. Высокая точность измерений, широкий диапазон частот и надежная конструкция делают РЕТОМ-51 оптимальным решением для испытаний и наладки устройств РЗиА.

Преимущества
Высокая выходная мощность для комплексных испытаний РЗиА
Гибкие режимы работы с параллельным соединением источников
Поддержка переменного и постоянного тока
Высокая точность воспроизведения токов
Компактное исполнение при высокой функциональности

Технические характеристики

Параметр	Значение
Количество источников	3, соединены в звезду
Переменный ток, трехфазный режим, А	0 – 36
Переменный ток, 2 источника параллельно, А	0 – 72
Переменный ток, 3 источника параллельно, А	0 – 108
Погрешность переменного тока, А	±(0,004x + 0,00004Xк)
Постоянный ток, А	0 – 30
Погрешность постоянного тока, А	±(0,005x + 0,0001Xк)
Минимальный шаг изменения тока, мА	1,0
Максимальное выходное напряжение, В	≥34
Режим L-L, ток, А	0 – 36
Максимальное напряжение L-L, В	≥68
Габариты, мм	510 × 200 × 475
Габариты с ручкой, мм	510 × 160 × 585
Рабочая температура, °С	от 1 до 40
Температура хранения, °С	от 5 до +50
Температура транспортирования, °С	от -50 до +50
Относительная влажность, %	≤80
Высота над уровнем моря, м	≤2000
Степень защиты	IP20
Напряжение питания, В	198 – 264
Частота сети, Гц	45 – 65
Потребляемая мощность, ВА	≤3600

5 часто задаваемых вопросов

Вопрос 1: Для каких задач предназначен РЕТОМ-51
Ответ: Комплекс используется для испытаний и наладки систем релейной защиты и автоматики, включая электромеханические панели

Вопрос 2: Можно ли получать ток более 36 А
Ответ: Да, при параллельном соединении источников возможно получение до 72 А и до 108 А

Вопрос 3: Поддерживает ли комплекс постоянный ток
Ответ: Да, РЕТОМ-51 воспроизводит постоянный ток до 30 А

Вопрос 4: Какова точность воспроизведения тока
Ответ: Погрешность соответствует ±(0,004x + 0,00004Xк) для переменного и ±(0,005x + 0,0001Xк) для постоянного тока

Вопрос 5: В каких условиях допускается эксплуатация
Ответ: Комплекс работает при температуре от 1 до 40 °С и влажности до 80 %
