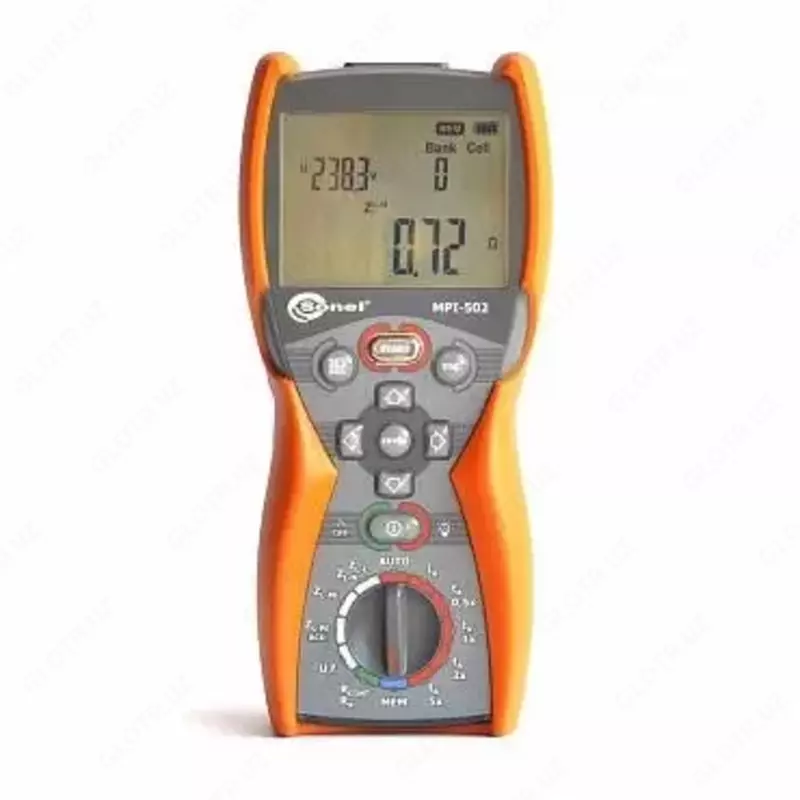

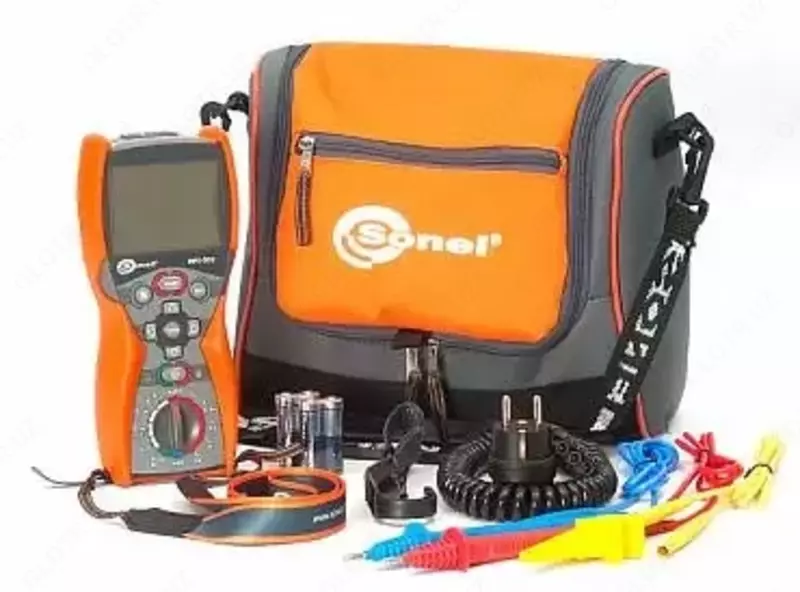

MPI-502 - измеритель параметров электробезопасности электроустановок

Характеристики MPI-502

«е.м.р.» — единица младшего разряда Измерение действующего значения напряжения переменного тока (True RMS)
Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц Измерение частоты
Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013 Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-05)
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В; Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L ) Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45 ... 65 Гц; Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс); Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом	0,1 Ом
Расчет и отображение для Zs< 200 Ом Измерение ожидаемого тока короткого замыкания I k
Диапазон	Разрешение	Основная погрешность
0,11…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО) Измерение сопротивления петли короткого замыкания Zs Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,51...1999 Ом (для измерительного провода 1,2 м)
Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
200…1999 Ом	1 Ом
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA; Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 180…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц; Контроль правильности соединения зажима PE при помощи электрода касания. Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (6% Zs + 10 е.м.р.) от Zs
20...199,9 Ом	0,1 Ом	± (6% Zs + 5 е.м.р.) от Zs
Расчет и отображение для величины Zs< 200 Ом Показания тока короткого замыкания Iк
Диапазон отображения	Разрешение	Основная погрешность
0,11…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
