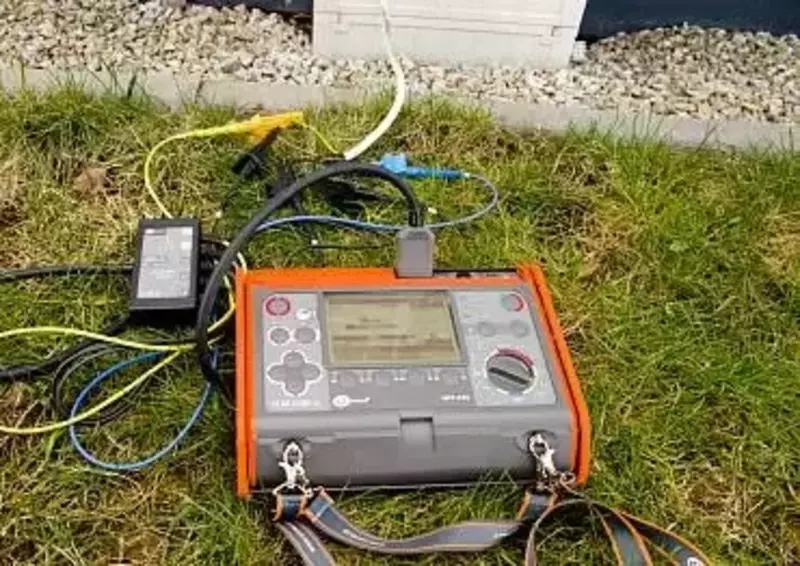

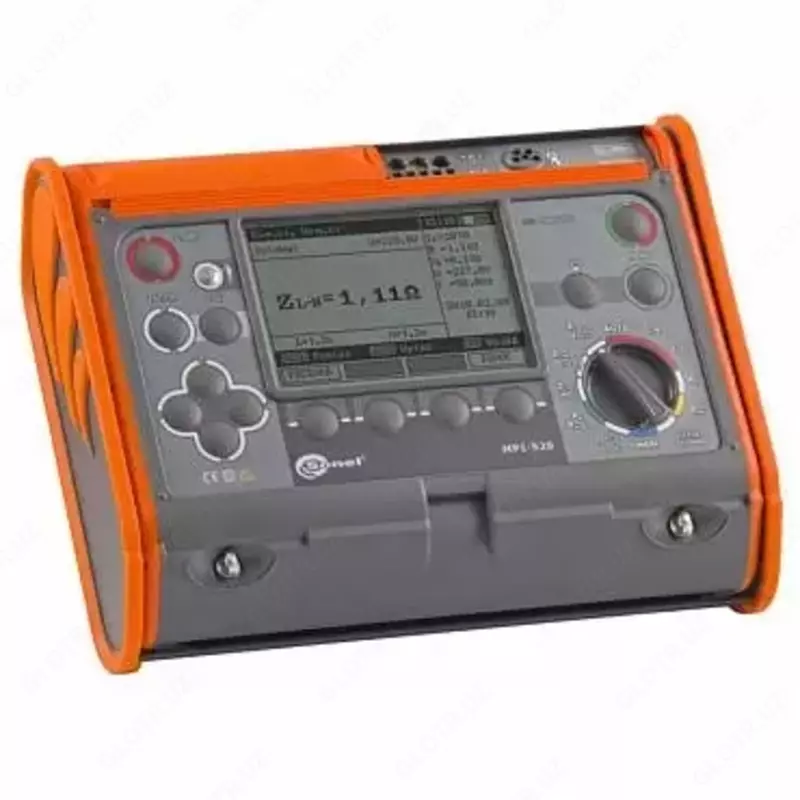

MPI-520 - измеритель параметров электробезопасности электроустановок

Характеристики MPI-520

Измерение действующего значения напряжения переменного тока
Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В
Измерение переменного тока (True RMS)
0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
100…999 мА	1 мА	± (5% I +5 е.м.р.)
1,00…9,99 A	0,01 A
10,0…99,9 A	0,1 A
100…400 A	1 A
Номинальная частота сети fn: 50 Гц, 60 Гц
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
0,00…99,9 Вт	0,1 Вт	± (7% S + 3 е.м.р.)
100…999 Вт	1 Вт
1,00…9,99 кВт	0,01 кВт	± (7% S + 5 е.м.р.)
10,0 к…99,9 кВт	0,1 кВт
100 к…200 кВт	1 кВт
Диапазон напряжения: 0…500 В; Диапазон тока: 0…400 A; Номинальная частота сети fn: 50 Гц, 60 Гц; Число фаз измеряемой цепи: 1; Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01)
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L Измерение полного сопротивления петли Zs
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В; Рабочий диапазон напряжений: 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L ) Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45 ... 65 Гц; Максимальный ток (для 415 В): 41,5 А (10 мс);
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
Расчет и отображение для Zs< 20 Ом
Измерение ожидаемого тока короткого замыкания I k
0,055…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199],9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО) Измерение сопротивления петли короткого замыкания Zs
0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
200…1999 Ом	1 Ом
Не вызывает срабатывания выключателей УЗО с IΔn 30 мA; Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 95…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц; Контроль правильности соединения зажима PE при помощи электрода касания.
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
Расчет и отображение для величины Zs< 20 Ом
Показания тока короткого замыкания Iк
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение параметров отключения УЗО
Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 95…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц.
Измерение времени отключения tA УЗО
Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
	1 IΔn
	2 IΔn	0…150 мс
	5 IΔn	0…40 мс
Селективный	0,5 IΔn	0..500 мс
	1 IΔn
	2 IΔn	0…200 мс
	5 IΔn	0…150 мс
* - для IΔn ="10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
