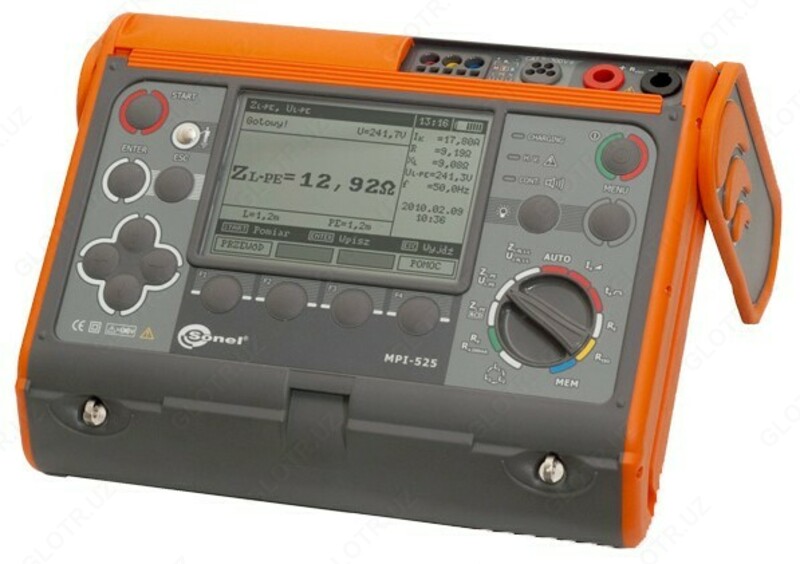

MPI-525 — измеритель параметров электробезопасности электроустановок

Назначение и область применения измерителя MPI-525:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-525:

Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:

• Действующего значения фазного и междуфазного напряжения переменного тока;
• Частоты переменного тока
• Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
• Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
• Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
• Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
• Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
• Силы тока отключения УЗО для дифференциального постоянного тока;
• Времени отключения сети при срабатывании УЗО;
• Сопротивления защитного заземления;
• Напряжения прикосновения относительно номинального дифференциального тока;
• Напряжения переменного тока помех;
• Сопротивления заземляющего устройства по 3-х полюсному методу;
• Сопротивления защитных проводников;
• Электрического сопротивления малым током;
• Сопротивления электроизоляции.

Для вычисления:

• Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
• Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

• Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

• Последовательности чередования фаз и перекоса фаз по напряжению.
