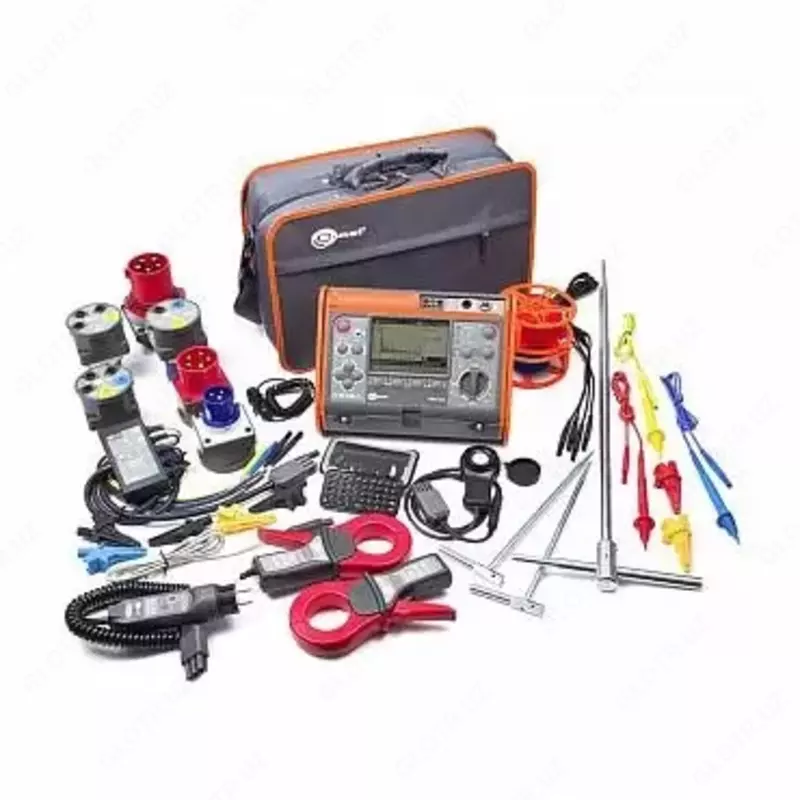

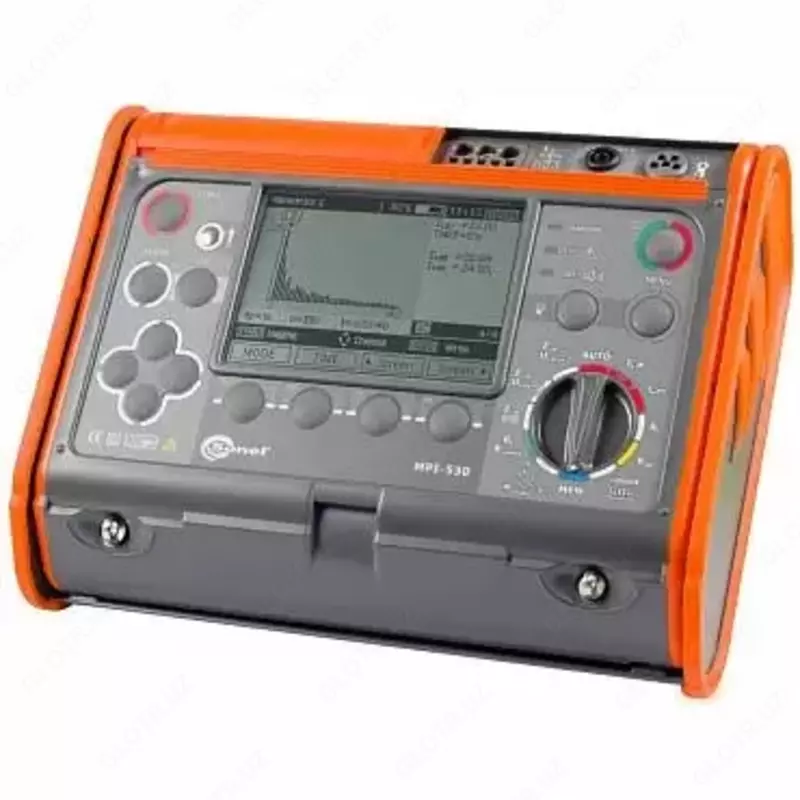

MPI-530 - измеритель параметров электробезопасности электроустановок

Характеристики MPI-530

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (True RMS)
Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
0...299,9 В	0,1 В	± (2% и.в. + 4 е.м.р.)
300...500 В	1 В	± (2% и.в. + 2 е.м.р.)
Диапазоны измерений0...299,9 В
ИЗМЕРЕНИЕ ЧАСТОТЫ
Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
45...65 Гц	0,1 Гц	±(0.1% и.в. + 1 е.м.р.)
Диапазон напряжения50...500 В
РЕЖИМ РЕГИСТРАТОРА. ИЗМЕРЕНИЕ ТОКА (True RMS)
Диапазон	Разрешение	Основная погрешность*
С измерительными клещами C-6
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...999 мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
С измерительными клещами C-3
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
10,0...99,9 А	0,1 А	± (5 % и.в. + 5 е.м.р.)
100...999 А	1 А	± (5 % и.в. + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
1...9,99 А	0,01 А	± (0,1 % Inom + 2 е.м.р.)
10,0...99,9 А	0,1 А	± (0,1 % Inom + 2 е.м.р.)
100...999 A	1 А	± (0,1 % Inom + 2 е.м.р.)
1,00...3,00 кA	0,01 кA	Не нормируется
Inom =" 3000 "A * дополнительно следует учесть погрешность токовых клещей.
ИЗМЕРЕНИЕ АКТИВНОЙ P, РЕАКТИВНОЙ Q И ПОЛНОЙ S МОЩНОСТИ, А ТАКЖЕ cos φ
Диапазон	Разрешение	Основная погрешность
Клещи C-6
0...999 ВА	1 ВА	± (10%∙Sизм + 3 е.м.р.)
1...5,00 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
Клещи C-3
0...999 ВА	1 ВА	± (10%∙Sизм + 5 е.м.р.)
1...9,99 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
10...99,9 кВА	0,1 кВА	± (8%∙Sизм + 5 е.м.р.)
100...500 кВА	1 кВа	± (8%∙Sизм + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
0...999 ВА	1 ВА	± (10%∙Sизм + 9 е.м.р.)
1...9,99 кВА	0,01 кВА	± (10%∙Sизм + 6 е.м.р.)
10...кВА	0,1 кВА	± (10%∙Sизм + 5 е.м.р.)
100...кВА	1 кВа	± (10%∙Sизм + 5 е.м.р.)
501...999 кВА	1 кВа	Не нормируется
1,00...1,50 МВА	0,01 МВа	Не нормируется
U: от 0 В до 500 В; I: от 10 мА до 1 кА – С-3; от 10 мА до 3 кА – F-1, F-2, F-3; от 10 мА до 10 А – С-6; f: от 45 Гц до 65 Гц

ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE, ZL-N, ZL-L. ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZS ДИАПАЗОН ИЗМЕРЕНИЙ, СОГЛАСНО IEC 61557-3
Измерительный провод	Диапазон измерения ZS
1,2 м	0,130 Ом...1999,9 Ом
5 м	0,170 Ом...1999,9 Ом
10 м	0,210 Ом...1999,9 Ом
20 м	0,290 Ом...1999,9 Ом
WS-03, WS-04	0,190 Ом...1999,9 Ом

ИЗМЕРЕНИЕ АКТИВНОГО RS И РЕАКТИВНОГО XS СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ
Диапазон	Разрешение	Основная погрешность
0 Ом...19,999 Ом	0,001 Ом	± (5% + 0.05 Ом) от Zs
ИЗМЕРЕНИЕ АКТИВНОГО RS И РЕАКТИВНОГО XS СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ.
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (6% + 10 е.м.р.) ZS
Рассчитывается и отображается для ZS < 20 Ом
