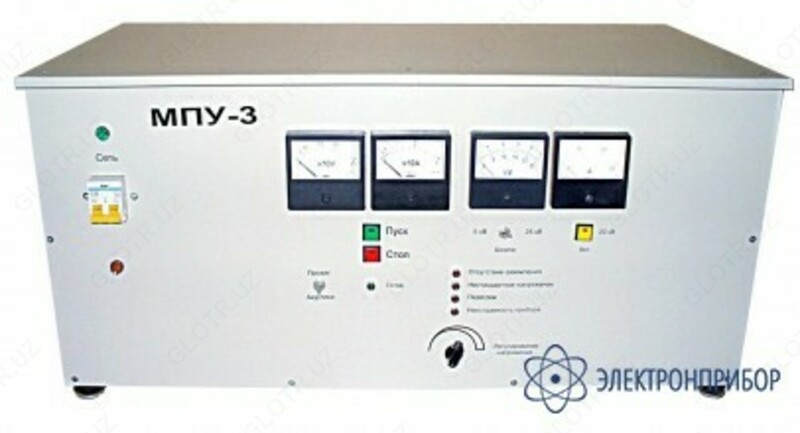

МПУ-3 Феникс — малогабаритное прожигающее устройство

Назначение малогабаритного прожигающего устройства МПУ-3 Феникс:

Малогабаритное прожигающее устройство МПУ-3 Феникс предназначено для прожига поврежденной изоляции кабелей номиналом от 380 В до 10 кВ с целью дальнейшего поиска места повреждения индукционным либо акустическим методами.

МПУ-3 Феникс может использоваться:

• как отдельный прибор;
• в составе испытательно-прожигающего комплекса ИПК-1;
• в составе передвижной электротехнической лаборатории ЛК-10. В составе лаборатории МПУ-3 Феникс используется также как зарядное устройство для генератора высоковольтных импульсов ГВИ-1. Для зарядки других акустических генераторов прибор не предназначен!

Преимущества малогабаритного прожигающего устройства МПУ-3 Феникс:

По сравнению с используемыми в настоящее время системами для прожигания поврежденных кабелей устройство МПУ-3 Феникс может запитываться от однофазной сети малой мощности и имеет на порядок лучшие массогабаритные показатели. Процесс прожигания полностью автоматизирован и обеспечивает оптимальное энерговыделение в месте повреждения, что приводит к сокращению времени работы в 2-3 раза. МПУ-3 Феникс обеспечивает непрерывный прожиг на протяжении около 3 часов при температуре +20 °С и работает без ограничений прожига по времени при температуре ниже 0 °С.

Устройство защищено от перенапряжения и перегрева.

Описание малогабаритного прожигающего устройства МПУ-3 Феникс:

МПУ-3 Феникс представляет собой три регулируемых источника постоянного тока, соединённых последовательно и разделённых диодной линейкой. Первый источник – нерегулируемый, формирует на своём выходе напряжение 600 В и выдаёт ток 20 А. Второй источник регулируемый и формирует на своём выходе напряжение 0 - 5 кВ и ток 1,2 А. Третий источник регулируемый и формирует на своём выходе напряжение 5 – 20 кВ и ток 150 мА. Поддержание токов на уровнях, указанных выше, в каждом источнике осуществляется автоматически.

Прожиг поврежденной изоляции кабеля осуществляется следующим образом:

1. МПУ-3 Феникс подключается между поврежденными жилами или жилой и оболочкой.
2. Кнопкой "Пуск" на поврежденный кабель сразу подается 600 В. Если это напряжение удерживается кабелем, включается средний источник, и на нем плавно поднимается напряжение до 5 кВ, или до момента пробоя.
3. Если 5 кВ удерживается кабелем, то необходимо включить высоковольтный источник и поднимая напряжение до 20 кВ добиться пробоя, после чего начинается процесс прожига.
4. Высоковольтный источник будет разрушать изоляцию кабеля током 150 мА до тех пор, пока напряжение в месте повреждения не снизится до 5 кВ, затем автоматически включится средний источник и будет разрушать изоляцию током 1,2 А. При снижении напряжения до 600 В произойдет автоматическое подключение низковольтного источника, который будет дожигать изоляцию кабеля током 20 А.
