Технические харакетристики RLC-метра MS5308

Параметр	Значение
Дисплей	Двойной 19999 / 1999 отсчетов
Режим измерения	Последовательный и парралельный
Измерения	Ls/Lp; Cs/Cp; Rs/Rp; D,Q,ESR, фаза, импеданс
Тестовые частоты	100-120Гц/1кГц/10kГц/100kГц
Индуктивность	0.01 мкГн ~ 20 000 Гн
Емкость	0.01 пФ ~ 20 000 мкФ
Сопротивление	0.01 Ом  ~ 200 МОм
Габаритные размеры	224мм x 172мм x 59мм

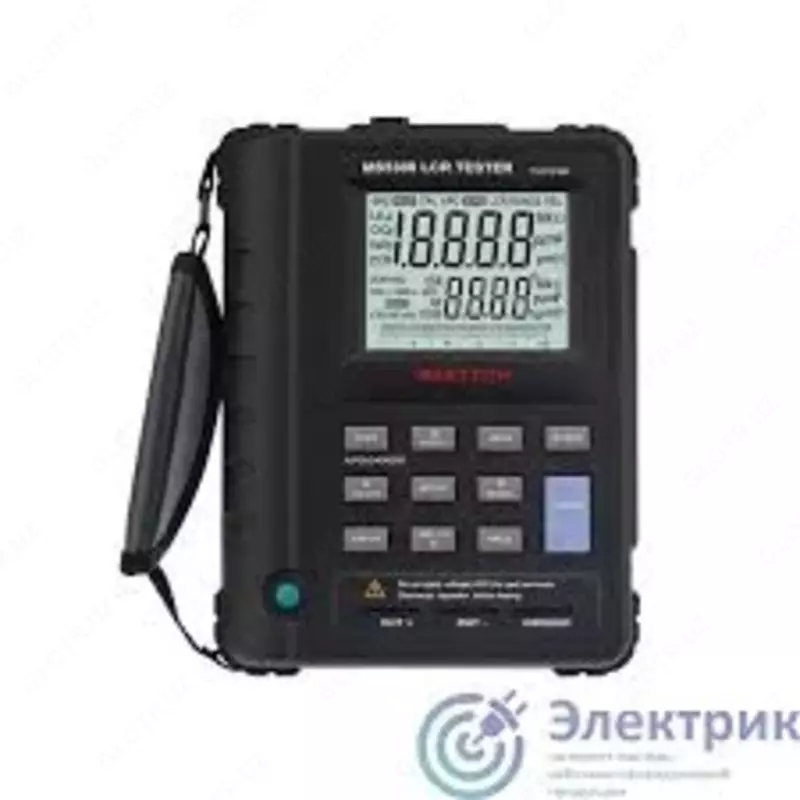

Назначение RLC-метра MS5308

RLC-метр MS5308 имеет микропроцессорное управление и предназначен для измерения индуктивности L, емкости C, сопротивления R, импеданса |Z|, тангенса угла потерь D, добротности Q, угла сдвига фазы Θ, а также эквивалентного последовательного сопротивления конденсаторов и катушек индуктивности (ESR).

Питание RLC-метра MS5308 осуществляется от 8-ми батарей 1,5В типа AA или от внешнего блока питания (в комплекте поставки).

RLC-метр MS5308 отличается высокой точностью и стабильностью показаний, имеет широкий диапазон измерений, автоматическое определения типа тестируемого компонента и так далее.

В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, измеритель MS5308 позволяет работать в режимах как постоянного, так и переменного тока. В режиме переменного тока для лучшего соответствия имеющимся потребностям при измерении индуктивности, емкости и сопротивления в приборе предусмотрен набор частот вплоть до 100 КГц.

RLC-метр MS530 имеет режим относительных измерений, функцию сортировки компонентов, может производить измерения по параллельной и последовательной схемам, RS232 интерфейс.

Особенности RLC-метра MS5308

• измерение всех основных параметров RLC-компонентов, включая эквивалентное последовательное сопротивление (ESR)
• базовая погрешность 0,3%
• тестовые частоты 100Гц, 120Гц, 1КГц, 10КГц, 100КГц
• ЖК дисплей с двойной индикацией на 20 000 отсчётов с отключаемой подсветкой
• разрешение до 0,001 при измерении добротности и тангенса угла диэлектрических потерь
• высокая скорость измерений (до 4 изм/с)
• простой и понятный интерфейс
• возможность процентного отображения и режим сортировки по допуску (1%, 2%, 5%, 10%, 20%)
• 5-ти проводная технология соединения с компонентом
• автоматическое определения типа тестируемого компонента
• RS232 интерфейс для подключения к компьютеру с программным обеспечением
• пинцет для SMD-компонентов и зажим Кельвина
• автоотключение
