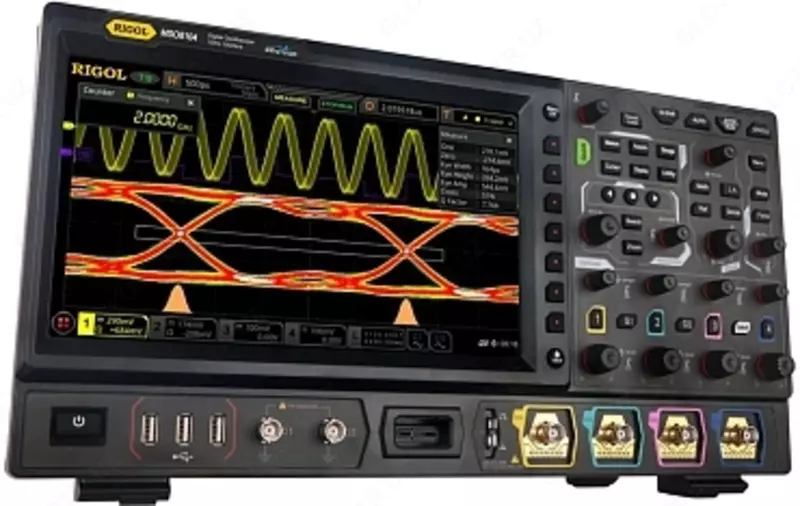

MSO8064 - осциллограф смешанных сигналов

Характеристики MSO8064

Характеристика				Значение
Полоса пропускания				50 Ом	600 MГц 1000 МГц (опция MSO8000-BW6T10) 2000 МГц (опция MSO8000-BW6T20) При всех включенных каналах максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц
				1 МОм	500 МГц
Режим дискретизации				Реальное время
Количество каналов				4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации
Максимальная скорость захвата осциллограмм				≥600000 осц./с
Регистрация		Режим		Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит
		Максимальная дискретизация (реальное время)		Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц
				Цифровые каналы: 1,25 Гвыб/с на канал
		Глубина записи		Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы)
				Цифровые каналы: 62,5 М точек
Параметры вертикальной системы		Аналоговые каналы
		Связь по входу		открытый, закрытый
		Входной импеданс		1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1%
		Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
		Определение пробников		автоматическое определение пробников Rigol
		Максимальное входное напряжение		1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
				50 Ом	5 Вскз
		Вертикальное разрешение		8 бит
		Вертикальное отклонение		1 МОм	1 мВ/дел ~ 10 В/дел
				50 Ом	1 мВ/дел ~ 1 В/дел
		Диапазон смещения		1 МОм	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел )
				50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
		Динамический диапазон		±5 дел (8 бит)
		Ограничение полосы пропускания		1 МОм	20 МГц, 250 МГц; выбирается для каждого канала
				50 Ом	20 МГц
		Погрешность коэффициента усиления		±2% от полной шкалы
		Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
		ESD защита		±8 кВ (на входе BNC)
		Изоляция между каналами		≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
		Цифровые каналы
		Группировка каналов		16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
		Диапазон порогов		±20 В с шагом 10 мВ
		Погрешность установки порога		±(100 мВ + 3% от установленного значения)
		Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
		Максимальное входное напряжение		±40 В Впик CAT I; переходное перенапряжение 800 Впик
		Максимальный динамический диапазон		±10 В + значение порога
		Минимальный размах напряжения		500 мВп-п
		Входной импеданс		~101 кОм || 8 пФ
		Вертикальное разрешение		1 бит
Параметры горизонтальной системы		Аналоговые каналы
		Коэффициент развертки		500 пс/дел ~ 1000 с/дел
		Временное разрешение		2 пс
		Погрешность временной баз		±1 ppm ± 2 ppm/год
						Максимальная задержка		Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
		Диапазон коррекции смещения между каналами		±100 нс
		Режимы		Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
		Цифровые каналы
