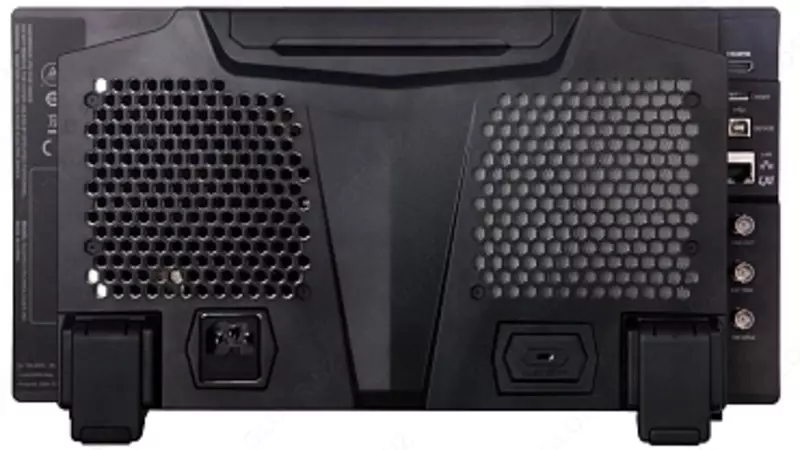

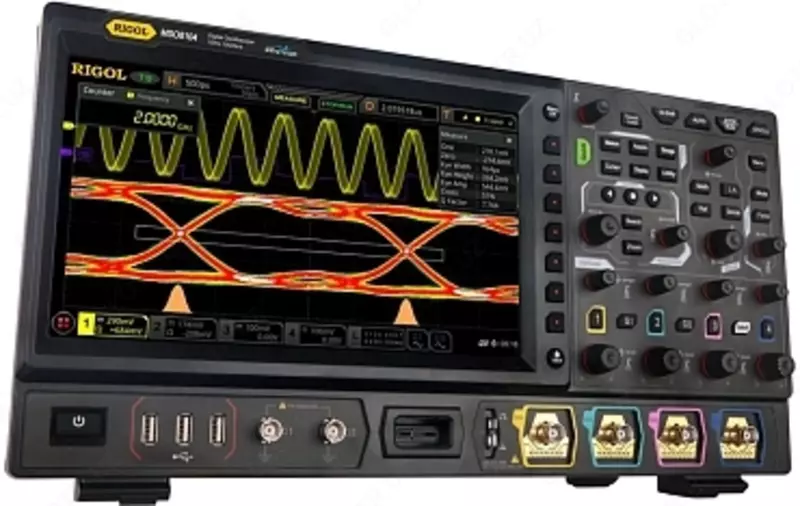

MSO8104, цифровой осциллограф реального, времени класса hi-end с полосой 1 ггц

Характеристики MSO8104

Полоса попускания				50 Ом	1000 МГц 2000 МГц (опция MSO8000-BW10T20) При всех включенных каналах максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц
				1 МОм	500 МГц
Режим дискретизации				Реальное время
Количество каналов				4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации
Максимальная скорость захвата осциллограмм				≥600000 осц./с
Регистрация		Режим		Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит
		Максимальная  дискретизация (реальное время)		Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц
				Цифровые каналы: 1,25 Гвыб/с на канал
		Глубина записи		Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы)
				Цифровые каналы: 62,5 М точек
Параметры вертикальной системы		Аналоговые каналы
		Связь по входу		открытый, закрытый
		Входной импеданс		1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1%
		Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
		Определение пробников		автоматическое определение пробников Rigol
		Максимальное входное напряжение		1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
				50 Ом	5 Вскз
		Вертикальное разрешение		8 бит
		Вертикальное отклонение		1 МОм	1 мВ/дел ~ 10 В/дел
				50 Ом	1 мВ/дел ~ 1 В/дел
		Диапазон смещения		1 МОм	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел )
				50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
		Динамический диапазон		±5 дел (8 бит)
		Ограничение полосы пропускания		1 МОм	20 МГц, 250 МГц; выбирается для каждого канала
				50 Ом	20 МГц
		Погрешность коэффициента усиления		±2% от полной шкалы
		Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
		ESD защита		±8 кВ (на входе BNC)
		Изоляция между каналами		≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
		Цифровые каналы
		Группировка каналов		16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
		Диапазон порогов		±20 В с шагом 10 мВ
		Погрешность установки порога		±(100 мВ + 3% от установленного значения)
		Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
		Максимальное входное напряжение		±40 В Впик CAT I; переходное перенапряжение 800 Впик
		Максимальный динамический диапазон		±10 В + значение порога
		Минимальный размах напряжения		500 мВп-п
		Входной импеданс		~101 кОм || 8 пФ
		Вертикальное разрешение		1 бит
