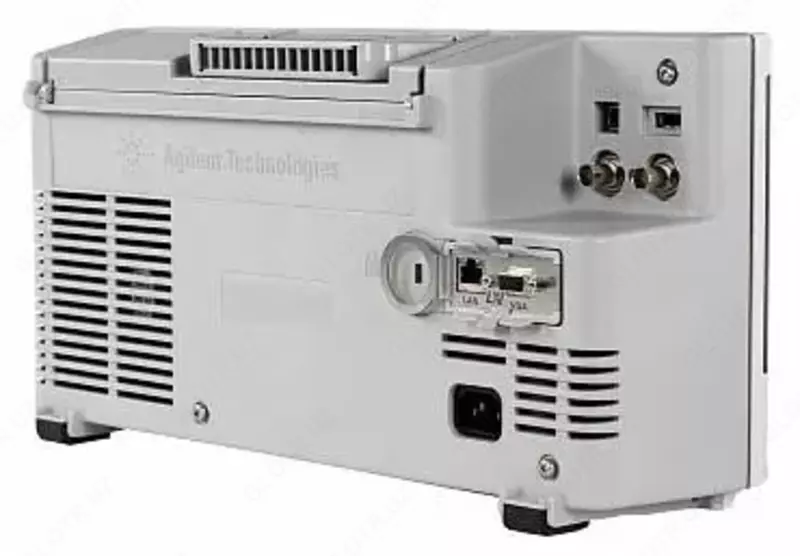

MSOX3102A - осциллограф смешанных сигналов

Характеристики MSOX3102A

Полоса пропускания	1 ГГц
Частота дискретизации	4 Гвыб/с на половине каналов,2 Гвыб/с на всех каналах
	5 Гвыб/с на половине каналов, 2,5 Гвыб/с на всех каналах (для 1ГГц моделей)
Глубина памяти	2 Мвыб (4 Мвыб опционально)
Число каналов	2
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	± 2%
Горизонтальное разрешение	2,5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм/50 Ом, интерфейс AutoProbe
Погрешность временной базы	25 ± 5 ppm
Режимы сбора данных
Нормальный	Отображение собранных данных на экране в реальном времени
С усреднением	Число усреднений 2, 4, 8, 16, 32, 64… до 65 536
Сегментированный	Период захвата не менее 19 мкс
С обнаружением пиков	Захват глитчей длительностью от 250 пс
Режим высокого разрешения	Разрешение 12 бит при развертке ≥ 1 мкс/дел
Режимы запуска
Принудительный	Немедленный запуск при нажатии клавиши на панели
По перепаду	Запуск по положительному или отрицательному перепаду сигнала в любом канале
По длительности импульса	Запуск по импульсу, длительность которого ≥ или < заданной (от 2 нс до 10 с)
По ранту	Запуск по ранту
По ТВ сигналу	Запуск по стандартному сигналу NTSC, PAL или SECAM
По сигналам шин	Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S
По комбинации	Запуск по комбинации аналоговых или цифровых каналов
Прочие	Прочие режимы запуска, см. подробные технические характеристики
Измерения	34 автоматических измерения
Математические функции	Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ
Логические каналы
Количество каналов	16 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Генератор сигналов
Частота	0,1 Гц – 20 МГц
Формы сигнала	Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	1 000 000 осцилограмм в секунду
Интерфейс
Стандартно	USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
	USB порт для удаленного управления с ПК
Опционально	GPIB, LAN, VGA
Габаритные размеры	38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес	3,85 кг
